鸿蒙Harmony开发实战：自定义圆形组件-Canvas

慢吞云雾缓吐愁  论坛元老 | 2024-9-2 14:23:47 | 显示全部楼层 | 阅读模式
打印 上一主题 下一主题
楼主

主题 1732|帖子 1732|积分 5196

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有账号？立即注册

x
在接纳Java共同xml结构编写鸿蒙app页面的时间，发现sdk自带的Image组件并不能将图片设置成圆形，反复了翻阅了官方API手册（紧张查阅了Compont和Image相关的API），早先发现了一个setCornerRadius方法，于是想着将图片宽度和高度设置为一样，然后调用该方法将radios设置为宽度大概高度的一半，以为可以实现圆形图片的效果，厥后发现不行。于是乎想着能不能通过继承原有的Image自己来动手重新自定义一个支持圆形的图片组件。
二、思路：
1、对比之前自己在其他程序开发中自定义组件的思路，起首探求父组件Image和Component相关的Api，看看是否具备OnDraw方法。
2、了解Canvas相关Api利用，特殊是涉及到位图的利用。

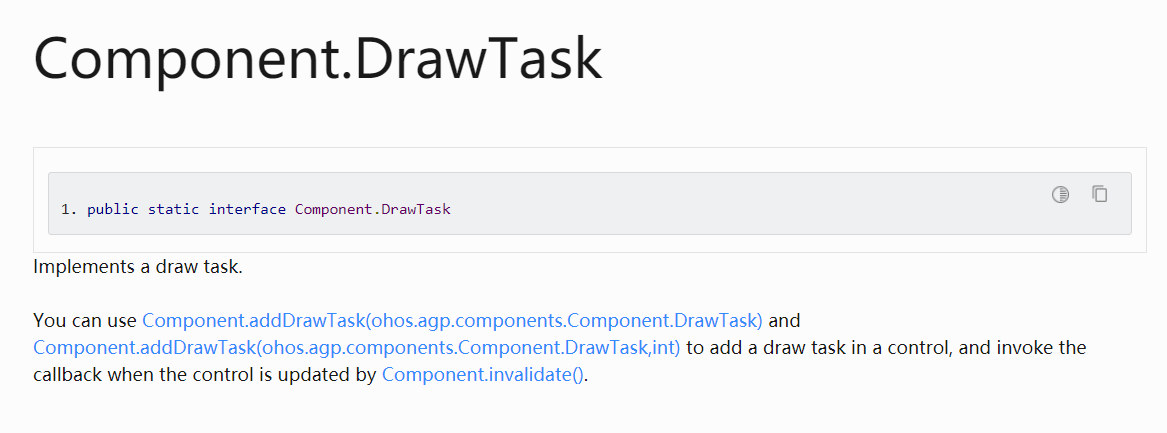

通过翻阅大量资料，发现了两个关键的api，分别是Component的addDrawTask方法和其内部静态接口DrawTask

三、自定义组件模块
1、新建一个工程之后，创建一个独立的Java FA模块，然后删撤除内里全部结构以及自动生成的java代码，然后自己创建一个class继承ImageView
2、写一个类继承ImageView，在其中暴暴露public的设置圆形图片的api方法以供后面调用；
3、在原有的Image组件获取到位图之后，利用该位图数据利用addDrawTask方法共同Canvas进行位图输出形状的重新绘制，这里必要使用Canvas的一个
关键api方法drawPixelMapHolderRoundRectShape；
4、留意，为了让Canvas末了输出的图片为圆形，必要将图片在结构中的宽度和高度设置成一样，否则输出的为圆角矩形大概椭圆形。
末了封装后的详细代码如下：
  1. package com.xdw.customview;
  3. import ohos.agp.components.AttrSet;
  4. import ohos.agp.components.Image;
  5. import ohos.agp.render.PixelMapHolder;
  6. import ohos.agp.utils.RectFloat;
  7. import ohos.app.Context;
  8. import ohos.hiviewdfx.HiLog;
  9. import ohos.hiviewdfx.HiLogLabel;
  10. import ohos.media.image.ImageSource;
  11. import ohos.media.image.PixelMap;
  12. import ohos.media.image.common.PixelFormat;
  13. import ohos.media.image.common.Rect;
  14. import ohos.media.image.common.Size;
  16. import java.io.InputStream;
  18. /**
  19. * Created by 夏德旺 on 2021/1/1 11:00
  20. */
  21. public class RoundImage extends Image {
  22.     private static final HiLogLabel LABEL = new HiLogLabel(HiLog.DEBUG, 0, "RoundImage");
  23.     private PixelMapHolder pixelMapHolder;//像素图片持有者
  24.     private RectFloat rectDst;//目标区域
  25.     private RectFloat rectSrc;//源区域
  26.     public RoundImage(Context context) {
  27.         this(context,null);
  29.     }
  31.     public RoundImage(Context context, AttrSet attrSet) {
  32.         this(context,attrSet,null);
  33.     }
  35.     /**
  36.      * 加载包含该控件的xml布局，会执行该构造函数
  37.      * @param context
  38.      * @param attrSet
  39.      * @param styleName
  40.      */
  41.     public RoundImage(Context context, AttrSet attrSet, String styleName) {
  42.         super(context, attrSet, styleName);
  43.         HiLog.error(LABEL,"RoundImage");
  44.     }
  48.     public void onRoundRectDraw(int radius){
  49.         //添加绘制任务
  50.         this.addDrawTask((view, canvas) -> {
  51.             if (pixelMapHolder == null){
  52.                 return;
  53.             }
  54.             synchronized (pixelMapHolder) {
  55.                 //给目标区域赋值，宽度和高度取自xml配置文件中的属性
  56.                 rectDst = new RectFloat(0,0,getWidth(),getHeight());
  57.                 //绘制圆角图片
  58.                 canvas.drawPixelMapHolderRoundRectShape(pixelMapHolder, rectSrc, rectDst, radius, radius);
  59.                 pixelMapHolder = null;
  60.             }
  61.         });
  62.     }
  64.     //使用canvas绘制圆形
  65.     private void onCircleDraw(){
  66.         //添加绘制任务，自定义组件的核心api调用，该接口的参数为Component下的DrawTask接口
  67.         this.addDrawTask((view, canvas) -> {
  68.             if (pixelMapHolder == null){
  69.                 return;
  70.             }
  71.             synchronized (pixelMapHolder) {
  72.                 //给目标区域赋值，宽度和高度取自xml配置文件中的属性
  73.                 rectDst = new RectFloat(0,0,getWidth(),getHeight());
  74.                 //使用canvas绘制输出圆角矩形的位图，该方法第4个参数和第5个参数为radios参数，
  75.                 // 绘制图片，必须把图片的宽度和高度先设置成一样，然后把它们设置为图片宽度或者高度一半时则绘制的为圆形
  76.                 canvas.drawPixelMapHolderRoundRectShape(pixelMapHolder, rectSrc, rectDst, getWidth()/2, getHeight()/2);
  77.                 pixelMapHolder = null;
  78.             }
  79.         });
  80.     }
  83.     /**
  84.      *获取原有Image中的位图资源后重新检验绘制该组件
  85.      * @param pixelMap
  86.      */
  87.     private void putPixelMap(PixelMap pixelMap){
  88.         if (pixelMap != null) {
  89.             rectSrc = new RectFloat(0, 0, pixelMap.getImageInfo().size.width, pixelMap.getImageInfo().size.height);
  90.             pixelMapHolder = new PixelMapHolder(pixelMap);
  91.             invalidate();//重新检验该组件
  92.         }else{
  93.             pixelMapHolder = null;
  94.             setPixelMap(null);
  95.         }
  96.     }
  99.     /**
  100.      * 通过资源ID获取位图对象
  101.      **/
  102.     private PixelMap getPixelMap(int resId) {
  103.         InputStream drawableInputStream = null;
  104.         try {
  105.             drawableInputStream = getResourceManager().getResource(resId);
  106.             ImageSource.SourceOptions sourceOptions = new ImageSource.SourceOptions();
  107.             sourceOptions.formatHint = "image/png";
  108.             ImageSource imageSource = ImageSource.create(drawableInputStream, null);
  109.             ImageSource.DecodingOptions decodingOptions = new ImageSource.DecodingOptions();
  110.             decodingOptions.desiredSize = new Size(0, 0);
  111.             decodingOptions.desiredRegion = new Rect(0, 0, 0, 0);
  112.             decodingOptions.desiredPixelFormat = PixelFormat.ARGB_8888;
  113.             PixelMap pixelMap = imageSource.createPixelmap(decodingOptions);
  114.             return pixelMap;
  115.         } catch (Exception e) {
  116.             e.printStackTrace();
  117.         } finally {
  118.             try{
  119.                 if (drawableInputStream != null){
  120.                     drawableInputStream.close();
  121.                 }
  122.             }catch (Exception e) {
  123.                 e.printStackTrace();
  124.             }
  125.         }
  126.         return null;
  127.     }
  129.     /**
  130.      * 对外调用的api，设置圆形图片方法
  131.      * @param resId
  132.      */
  133.     public void setPixelMapAndCircle(int resId){
  134.         PixelMap pixelMap = getPixelMap(resId);
  135.         putPixelMap(pixelMap);
  136.         onCircleDraw();
  137.     }
  139.     /**
  140.      * 对外调用的api，设置圆角图片方法
  141.      * @param resId
  142.      * @param radius
  143.      */
  144.     public void setPixelMapAndRoundRect(int resId,int radius){
  145.         PixelMap pixelMap = getPixelMap(resId);
  146.         putPixelMap(pixelMap);
  147.         onRoundRectDraw(radius);
  148.     }
  149. }
复制代码
5、修改config.json文件，代码如下
  1. {
  2.   "app": {
  3.     "bundleName": "com.xdw.customview",
  4.     "vendor": "xdw",
  5.     "version": {
  6.       "code": 1,
  7.       "name": "1.0"
  8.     },
  9.     "apiVersion": {
  10.       "compatible": 4,
  11.       "target": 4,
  12.       "releaseType": "Beta1"
  13.     }
  14.   },
  15.   "deviceConfig": {},
  16.   "module": {
  17.     "package": "com.xdw.customview",
  18.     "deviceType": [
  19.       "phone",
  20.       "tv",
  21.       "tablet",
  22.       "car",
  23.       "wearable"
  24.     ],
  25.     "reqPermissions": [
  26.       {
  27.         "name": "ohos.permission.INTERNET"
  28.       }
  29.     ],
  30.     "distro": {
  31.       "deliveryWithInstall": true,
  32.       "moduleName": "roundimage",
  33.       "moduleType": "har"
  34.     }
  35.   }
  36. }
复制代码
这样该模块就可以导出后续给其他全部工程引用了，后面还可以编译之后发布到gradle上直接通过添加依赖来进行使用（这个是后话），下面我们先通过当地依赖导入的方式来调用这个自定义组件模块吧。
四、其他工程调用该自定义组件并测试效果
1、再来新建一个工程，然后将之前的模块导入到新建的工程中（DevEco暂时不支持自动导入外部模块的利用，必要手动导入利用，请关注我的另外一篇博客）
2、在gradle中引用导入的模块的组件，代码如下：
  1. dependencies {
  2.     entryImplementation project(':entry')
  3.     implementation fileTree(dir: 'libs', include: ['*.jar', '*.har'])
  4.     testCompile'junit:junit:4.12'
  5. }
复制代码
3、在结构中引用自定义的圆形图片，代码如下：
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <DirectionalLayout
  3.     xmlns:ohos="http://schemas.huawei.com/res/ohos"
  4.     ohos:height="match_parent"
  5.     ohos:width="match_parent"
  6.     ohos:orientation="vertical">
  8.     <Text
  9.         ohos:id="$+id:text_helloworld"
  10.         ohos:height="match_content"
  11.         ohos:width="match_content"
  12.         ohos:background_element="$graphic:background_ability_main"
  13.         ohos:layout_alignment="horizontal_center"
  14.         ohos:text="Hello World"
  15.         ohos:text_size="50"
  16.         />
  18.     <com.xdw.customview.RoundImage
  19.         ohos:id="$+id:image"
  20.         ohos:height="200vp"
  21.         ohos:width="200vp"/>
  22. </DirectionalLayout>
复制代码
4、在Java代码中进行调用，代码如下：
  1. package com.example.testcustomview.slice;
  3. import com.example.testcustomview.ResourceTable;
  4. import com.xdw.customview.RoundImage;
  5. import ohos.aafwk.ability.AbilitySlice;
  6. import ohos.aafwk.content.Intent;
  8. public class MainAbilitySlice extends AbilitySlice {
  9.     @Override
  10.     public void onStart(Intent intent) {
  11.         super.onStart(intent);
  12.         super.setUIContent(ResourceTable.Layout_ability_main);
  13.         RoundImage roundImage = (RoundImage) findComponentById(ResourceTable.Id_image);
  14.         roundImage.setPixelMapAndCircle(ResourceTable.Media_man);
  15.     }
  17.     @Override
  18.     public void onActive() {
  19.         super.onActive();
  20.     }
  22.     @Override
  23.     public void onForeground(Intent intent) {
  24.         super.onForeground(intent);
  25.     }
  26. }
复制代码

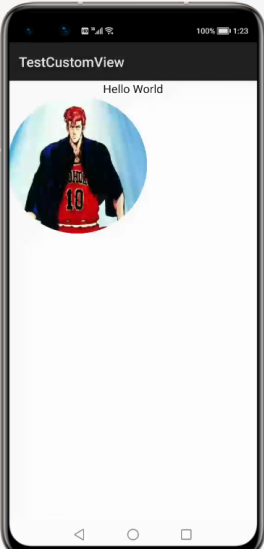

5、开启手机模仿器进行测试，效果如下
