stable diffusion中的UNet2DConditionModel代码解读

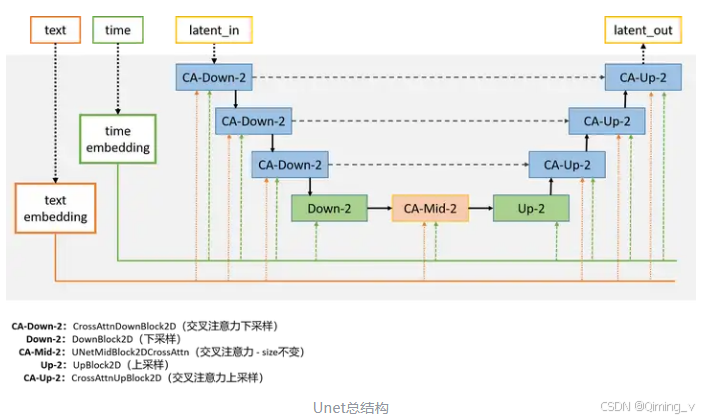

UNet2DConditionModel总体布局

图片来自于 https://zhuanlan.zhihu.com/p/635204519
stable diffusion 运行unet部分的代码。

1. noise_pred = self.unet(
2.     sample=latent_model_input,  #(2,4,64,64) 生成的latent
3.     timestep=t,  #时刻t
4.     encoder_hidden_states=prompt_embeds, #(2,77,768) #输入的prompt和negative prompt 生成的embedding
5.     timestep_cond=timestep_cond,#默认空
6.     cross_attention_kwargs=self.cross_attention_kwargs, #默认空
7.     added_cond_kwargs=added_cond_kwargs, #默认空
8.     return_dict=False,
9. )[0]

复制代码

1.time

get_time_embed使用了sinusoidal timestep embeddings，
time_embedding 使用了两个线性层和激活层举行映射，将320转换到1280。
如果还有class_labels，added_cond_kwargs等参数，也转换为embedding，并且相加。

1. t_emb = self.get_time_embed(sample=sample, timestep=timestep)  #(2,320)
2. emb = self.time_embedding(t_emb, timestep_cond)  #(2,1280)

复制代码

2.pre-process

卷积转换，输入latent从(2,4,64,64) 到(2,320,64,64)

1. sample = self.conv_in(sample)  #(2,320,64,64)
2. self.conv_in = nn.Conv2d(
3.             in_channels, block_out_channels[0], kernel_size=conv_in_kernel, padding=conv_in_padding
4.         )

复制代码

3.down

down_block 由三个CrossAttnDownBlock2D和一个DownBlock2D组成。输入包罗：

• hidden_states：latent

• temb：时刻t的embdedding

• encoder_hidden_states：prompt和negative prompt的embedding


网络布局

1. CrossAttnDownBlock2D(
2.     ResnetBlock2D()
3.     Transformer2DModel()
4.     ResnetBlock2D()
5.     Transformer2DModel()
6.     Downsample2D()  #(2,320,32,32)
7. )
8. CrossAttnDownBlock2D(
9.     ResnetBlock2D()
10.     Transformer2DModel()
11.     ResnetBlock2D()
12.     Transformer2DModel()
13.     Downsample2D()  #(2,640,16,16)
14. )
15. CrossAttnDownBlock2D(
16.     ResnetBlock2D()
17.     Transformer2DModel()
18.     ResnetBlock2D()
19.     Transformer2DModel()
20.     Downsample2D()  #(2,1280,8,8)
21. )
22. DownBlock2D(
23.     ResnetBlock2D()
24.     ResnetBlock2D()  #(2,1280,8,8)
25. )

复制代码

4.mid

UNetMidBlock2DCrossAttn 包含 resnet，attn，resnet三个模块，输入输出维度稳固。输入包罗：

• hidden_states：latent

• temb，时刻t的embdedding

• encoder_hidden_states：prompt和negative prompt的embedding


1. UNetMidBlock2DCrossAttn(
2.     ResnetBlock2D()
3.     Transformer2DModel()
4.     ResnetBlock2D()
5. )

复制代码

5.up

up由一个UpBlock2D和三个CrossAttnUpBlock2D组成，输入包罗：

• hidden_states：latent

• temb: 时刻t的embdedding

• encoder_hidden_states：prompt和negative prompt的embedding

• res_hidden_states_tupleL：下采样时每个block的效果，skip connection。


1. UpBlock2D(
2.     ResnetBlock2D()
3.     ResnetBlock2D()
4.     ResnetBlock2D()
5.     Upsample2D()  #(2,1280,16,16)
6. )
7. CrossAttnUpBlock2D(
8.     ResnetBlock2D()
9.     Transformer2DModel()
10.     ResnetBlock2D()
11.     Transformer2DModel()
12.     ResnetBlock2D()
13.     Transformer2DModel()
14.     Downsample2D()  #(2,1280,32,32)
15. )
16. CrossAttnUpBlock2D(
17.     ResnetBlock2D()
18.     Transformer2DModel()
19.     ResnetBlock2D()
20.     Transformer2DModel()
21.     ResnetBlock2D()
22.     Transformer2DModel()
23.     Downsample2D()  #(2,640,64,64)
24. )
25. CrossAttnUpBlock2D(
26.     ResnetBlock2D() #(2,320,64,64)
27.     Transformer2DModel()
28.     ResnetBlock2D()
29.     Transformer2DModel()
30.     ResnetBlock2D()
31.     Transformer2DModel()
32. )

复制代码

6.post-process

卷积变动通道数，得到最终效果

1. if self.conv_norm_out:
2.      sample = self.conv_norm_out(sample)
3.      sample = self.conv_act(sample)
4. sample = self.conv_out(sample) #(2,4,64,64)

复制代码

时刻t，种别class等参数作用在resnet部分，都是和输入直接相加。
由prompt，negative prompt 盘算得到的encoder_hidden_states，作用在attention部分，作为key和value，参与盘算。
ResnetBlock2D

x在标准化、激活、卷积之后，和temb相加，再次标准化、激活、卷积之后作为残差，与x相加。

1. hidden_states = input_tensor
2. hidden_states = self.norm1(hidden_states)
3. hidden_states = self.nonlinearity(hidden_states) #激活函数
4. hidden_states = self.conv1(hidden_states)
5. if self.time_emb_proj is not None:
6.     if not self.skip_time_act:
7.         temb = self.nonlinearity(temb)
8.     temb = self.time_emb_proj(temb)[:, :, None, None] #(2,320,1,1)
10. if self.time_embedding_norm == "default":
11.     if temb is not None:
12.         hidden_states = hidden_states + temb  #与temb相加
13.     hidden_states = self.norm2(hidden_states)
14. hidden_states = self.nonlinearity(hidden_states)
15. hidden_states = self.dropout(hidden_states)
16. hidden_states = self.conv2(hidden_states)
17. output_tensor = (input_tensor + hidden_states) / self.output_scale_factor
19. return output_tensor

复制代码

Transformer2DModel attentions部分

每个attention 包罗 Self-Attention 和Cross-Attention两部分。

1. #Self-Attention ，encoder_hidden_states=None
2. attn_output = self.attn1(
3.     norm_hidden_states,
4.     encoder_hidden_states=encoder_hidden_states if self.only_cross_attention else None,
5.     attention_mask=attention_mask,
6.     **cross_attention_kwargs,
7.        )
9. #Cross-Attention，encoder_hidden_states由prompt计算得来，在这里和latent交互。
10. attn_output = self.attn2(
11.     norm_hidden_states,
12.     encoder_hidden_states=encoder_hidden_states,
13.     attention_mask=encoder_attention_mask,
14.     **cross_attention_kwargs,
15. )
17. #query由norm_hidden_states计算而来，
18. #key、value由encoder_hidden_states计算而来。
19. query = query.view(batch_size, -1, attn.heads, head_dim).transpose(1, 2)  #(2,8,4096,40)
20. key = key.view(batch_size, -1, attn.heads, head_dim).transpose(1, 2)  #(2,8,77,40)
21. value = value.view(batch_size, -1, attn.heads, head_dim).transpose(1, 2) #(2,8,77,40)
22. hidden_states = F.scaled_dot_product_attention(
23.     query, key, value, attn_mask=attention_mask, dropout_p=0.0, is_causal=False  #(2,8,4096,40)
24. )

复制代码

参考：stable diffusion 中使用的 UNet 2D Condition Model 布局解析（diffusers库）
