二、Spring Boot集成Spring Security之实现原理

二、Spring Security实现原理简介

• 使用WebSecurityConfiguration向Spring容器中注册对象springSecurityFilterChain（类型FilterChainProxy）

• 使用SecurityFilterAutoConfiguration向Spring容器中注册对象securityFilterChainRegistration（类型DelegatingFilterProxyRegistrationBean，ServletContextInitializer接口的实现类）

• 使用ServletContextInitializer方式向Servlet上下文中注册原生过滤器springSecurityFilterChain（类型DelegatingFilterProxy）

• 发送请求时Servlet原生过滤器DelegatingFilterProxy拦截请求，从Spring容器中获取名称为springSecurityFilterChain（类型FilterChainProxy）的被代理的filter对象

• 调用Spring容器中的springSecurityFilterChain过滤器对象的doFilter方法


  • 从配置的securityFilterChain过滤器链中获取匹配的过滤器链

  • 创建新的过滤器链对象VirtualFilterChain，参数为请求对象，原生的Servlet过滤器链，匹配的securityFilterChain

  • 调用VirtualFilterChain对象的doFilter方法

  • 先执行securityFilterChain过滤器链，后执行原生的Servlet过滤器链




三、使用WebSecurityConfiguration向Spring容器中注册对象springSecurityFilterChain（类型FilterChainProxy）

1、未配置securityFilterChain过滤器链时使用默认配置用于天生默认securityFilterChain

2、注册securityFilterChain过滤器链构造器

3、构建springSecurityFilterChain对象（类型FilterChainProxy）并注册到Spring容器中

四、向Servlet容器中注册原生Servlet过滤器springSecurityFilterChain（类型DelegatingFilterProxy）

1、初始化DelegatingFilterProxyRegistrationBean对象

• 初始化过程

• DelegatingFilterProxyRegistrationBean类图





五、使用ServletContextInitializer方式注册DelegatingFilterProxy（模板模式）

• ServletContextInitializer接口onStartup方法（未探究该接口的实现机制，后续探究）

• RegistrationBean实现onStartup方法，并调用预留抽象方法register

• DynamicRegistrationBean实现register方法，并调用预留抽象方法addRegistration

• AbstractFilterRegistrationBean实现addRegistration方法，并调用预留抽象方法getFilter获取过滤器，并将过滤器注册到Servlet上下文中

• DelegatingFilterProxyRegistrationBean实现getFilter方法，创建DelegatingFilterProxy对象，并设置targetBeanName为springSecurityFilterChain和通报Spring容器上下文对象；DelegatingFilterProxy对象注册到servlet上下文中，未注册到Spring容器中


六、请求处理流程

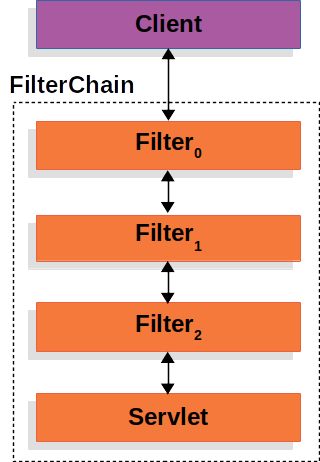

1、servlet方式请求处理流程

• servlet原生过滤器处理：执行doFilter及之前的代码

• servlet处理：执行service方法

• servlet原生过滤器处理：执行doFilter之后的代码





2、Spring Security方式请求处理流程

• servlet原生过滤器处理：执行chain.doFilter及之前的代码


  • 执行到Servlet容器中springSecurityFilterChain（类型DelegatingFilterProxy）的doFilter方法

  • 从Spring容器中获取名称springSecurityFilterChain（类型FilterChainProxy）对象（第一次请求时执行，后续不在执行）

  • 调用springSecurityFilterChain（类型FilterChainProxy）的doFilter方法

  • 从配置的securityFilterChain过滤器链中获取匹配的过滤器链

  • 以原生的Servlet过滤器链，请求对象，匹配的securityFilterChain为参数创建新的过滤器链对象VirtualFilterChain

  • 调用VirtualFilterChain对象的doFilter方法

  • 先执行securityFilterChain过滤器链，后执行原生的Servlet过滤器链



• servlet处理：执行service方法

• servlet原生过滤器处理：执行chain.doFilter之后的代码


  • 执行到DelegatingFilterProxy的doFilter之后的方法

  • 调用FilterChainProxy的doFilter之后的方法

  • 调用VirtualFilterChain对象的doFilter之后的方法

  • 执行原生的Servlet过滤器链之后的方法







七、总结

• 向Servlet容器中注册springSecurityFilterChain（类型DelegatingFilterProxy）

• DelegatingFilterProxy代理的过滤器是springSecurityFilterChain（类型FilterChainProxy）

• springSecurityFilterChain中有securityFilterChain聚集

• DelegatingFilterProxy.doFilter方法会调用springSecurityFilterChain.doFilter方法

• springSecurityFilterChain.doFilter方法会创建虚拟过滤器VirtualFilterChain，并调用VirtualFilterChain.doFilter方法

• VirtualFilterChain.doFilter方法会先执行securityFilterChain，再执行后续的原生过滤器链
