西门子 SMART PLC 扫码串口通讯

西门子SMART PLC自集成485端口，别的可以外加一个信号板485/232串口通讯，扫码枪一样平常的都是232通讯，这时候你需要用485转232串口设备，扫码枪扫码到条码信息后通过232发送到PLC，PLC通过RCV接收报文，并在接收中断中接收后再次使能RCV接收

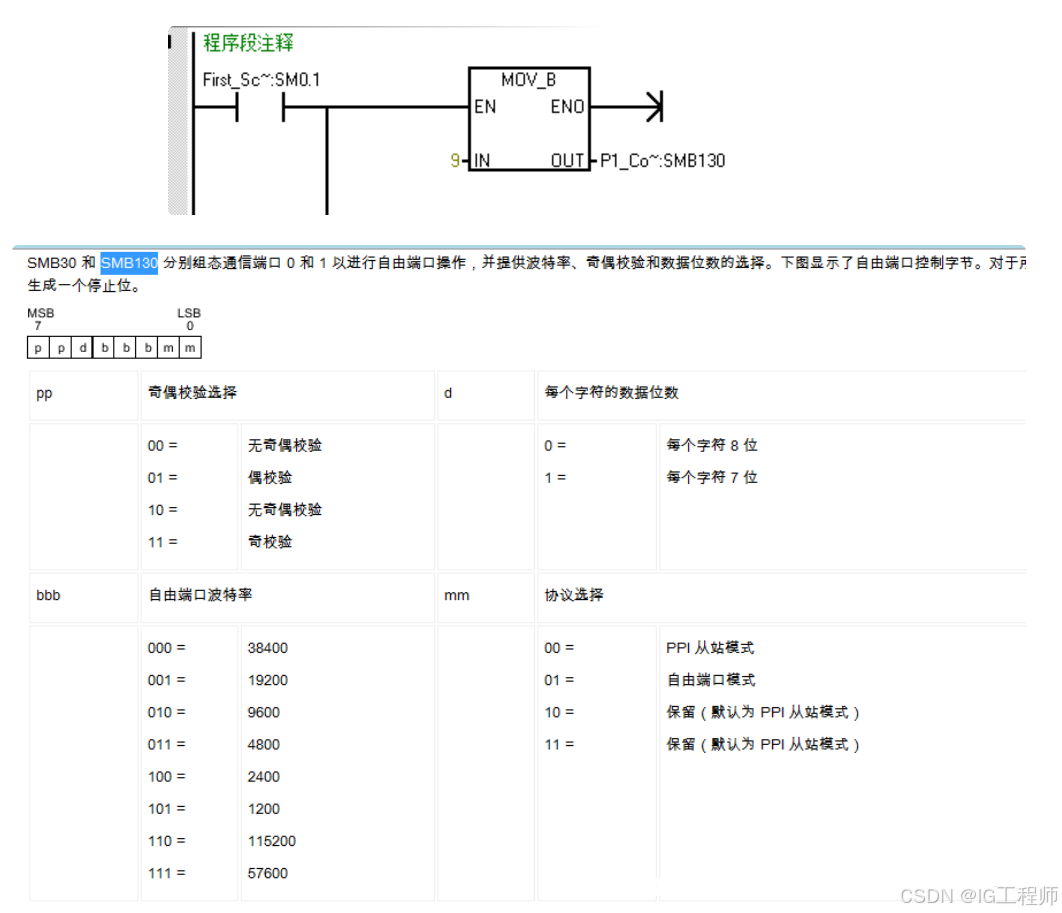

1. 先要设置通讯格式，集成的485用SMB30，信号板用SMB130设置，如下图设置成9，相当于是无奇偶校验，字符8位，波特率9600，自由端口模式，也可以用2进制写入2#1001

2.0 如下图，148相当于二进制的2#10010100，设置RCV使能，忽略SMB188,SMB189他们是字符开始竣事

2.1 设置接收周期，超时时间，接收最大字符数

3.0 如下所示，集成485端口接收完成未23，这里把端口1接收完成后24触发中断程序绑定，ENI中断打开，RCV接收从VB600开始

4.0 中断程序，当收到SM86.2为1时代表字符间超时信息接收竣事，这时候可以递加VB800，做接收计数，用VB1100擦干净接收的数据地区，然后把接收缓冲区VB600拷贝到VB840接收区中，这里还做了不清空，实在不用也可以

5.0 然后在中断中再次启动RCV接收就行了，PORT就是端口号，SMART的话要么0要么1,0就是集成端口，1就是信号板

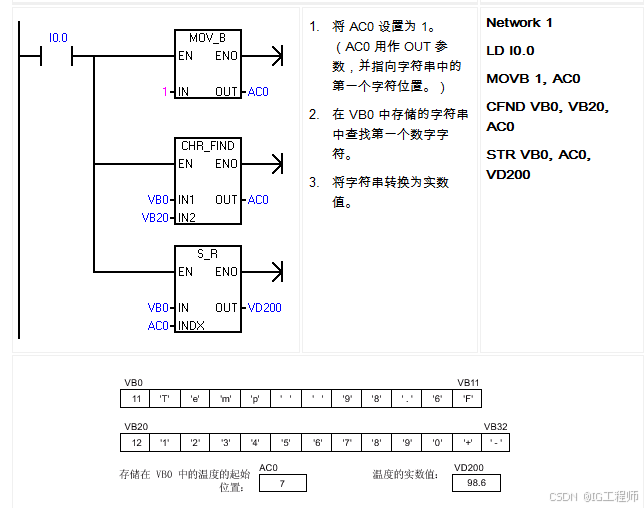

示例：

2. 改变字符串某一位的值，依次的解释如下，把&VB900在内存中的地点给到LD10，AC0（累加寄存器即32位暂存数据寄存器）为寻址到位数，把VD1600跟LD10的地点相加，比如AC0为5，减1得VD1600为4，那LD10是指向地点为VB904,而*LD10就是指向VB904这个地点在内存中的值，可以直接赋0到给*LD10，也就是给VB904赋0，LD10为临时双字存储区
