Android SystemUI组件（05）状态栏-系统状态图标表现&管理 ...

该系列文章总纲链接：专题分纲目录 Android SystemUI组件

---

本章关键点总结 & 说明：

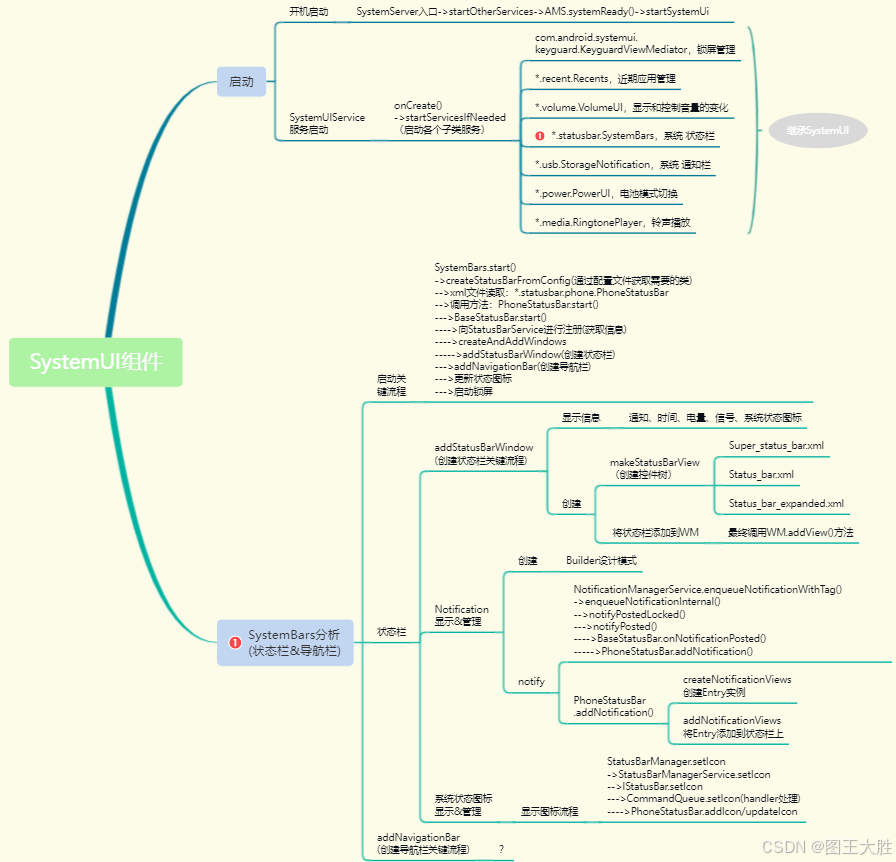

说明：本章节持续迭代之前章节的头脑导图，主要关注下方 SystemBars分析中状态栏中的部门-系统状态图标表现&管理 即可。
1 系统状态图标表现和管理根本解读

系统状态图标区域通常位于状态栏的右侧，表现了诸如电池电量、信号强度、Wi-Fi毗连、蓝牙状态、闹钟、自动旋转锁定等系统信息的图标。以下是对这一功能方面的团体描述：

• 状态栏的构成：状态栏通常位于屏幕的顶部，是一个水平的条状区域。它包罗系统状态图标区域和关照图标区域。系统状态图标区域表现了各种系统状态信息，而关照图标区域则表现了应用程序的关照。

• 系统状态图标的表现：每个系统状态图标都代表了一个特定的系统状态或功能。图标通常会根据其代表的状态变化而变化，比方，当手机毗连到Wi-Fi网络时，Wi-Fi图标会表现为激活状态。某些图标可能会有多种状态，比方电池图标会根据电量的多少表现不同的充电状态。

• 图标的交互：用户可以通过点击某些图标来打开相干的设置界面，比方点击音量图标可能会打开音量调节滑块。长按某些图标可能会触发特定的操纵或表现更多的选项，比方长按Wi-Fi图标可能会表现可用的Wi-Fi网络列表。

• 状态栏的自界说：用户可以在系统设置中对状态栏的某些方面举行自界说，好比选择表现或隐蔽某些图标。一些制造商可能还会提供额外的自界说选项，如改变状态栏的透明度或颜色。

• 多用户和多任务处理：在多用户情况中，状态栏可能会表现与当前活跃用户相干的信息。在多任务处理时，状态栏可以提供快速切换最近使用应用的入口。

• 系统状态图标的更新：当系统状态发生变化时（如毗连到新的Wi-Fi网络），状态栏会自动更新相应的图标。系统状态图标的更新通常是由系统服务如StatusBarManagerService通过SystemUI来实现的。

• 锁屏状态下的状态栏：在锁屏状态下，状态栏可能会表现简化的信息，或者根据安全策略隐蔽某些敏感信息。

• 沉醉式体验：在某些全屏应用中，状态栏可能会被隐蔽，以提供更加沉醉式的用户体验。


团体而言，系统状态图标区域是Android系统中用户界面的一个重要组成部门，它为用户提供了快速查看和交互系统状态的便捷方式。
2 系统状态图标区域表现图标流程解读

这里的关键流程分析为：系统状态图标区域中表现一个图标的流程，主要分析StatusBarManager的setIcon方法实现。拆毁分成2个过程，具体如下：
2.1 从StatusBarManager的setIcon到mBar.setIcon详细解读

StatusBarManager的setIcon代码实现如下：

1. public class StatusBarManager {
2.     //...
3.     private Context mContext;
4.     private IStatusBarService mService;
5.     private IBinder mToken = new Binder();
6.
7.     //...
8.     StatusBarManager(Context context) {
9.         mContext = context;
10.     }
11.     //...
12.     private synchronized IStatusBarService getService() {
13.         if (mService == null) {
14.             mService = IStatusBarService.Stub.asInterface(
15.                     ServiceManager.getService(Context.STATUS_BAR_SERVICE));
16.             if (mService == null) {
17.                 Slog.w("StatusBarManager", "warning: no STATUS_BAR_SERVICE");
18.             }
19.         }
20.         return mService;
21.     }
22.     //...
23.     public void setIcon(String slot, int iconId, int iconLevel, String contentDescription) {
24.         try {
25.             final IStatusBarService svc = getService();
26.             if (svc != null) {
27.                 svc.setIcon(slot, mContext.getPackageName(), iconId, iconLevel,
28.                     contentDescription);
29.             }
30.         } catch (RemoteException ex) {
31.             // system process is dead anyway.
32.             throw new RuntimeException(ex);
33.         }
34.     }
35.     //...
36. }

复制代码

这个方法的作用是将一个图标添加到状态栏的指定位置，并提供图标的资源ID和描述信息。如果调用乐成，状态栏上会在相应的位置表现这个图标。如果svc（IStatusBarService的实例）为空或者发生了远程非常（RemoteException），则表示无法与状态栏服务通讯，通常会抛出一个运行时非常。此中的4个参数解读如下：

• slot：这是一个字符串参数，代表了图标在状态栏中的位置或者"插槽"。状态栏可以有多个如许的"插槽"来表现不同的图标，好比信号强度、电池电量、Wi-Fi毗连等。开辟者可以通过指定不同的slot来控制图标在状态栏中的具体位置。

• iconId：这是一个整型参数，代表了要表现的图标资源的ID。它在config_statusBarIcons所预界说的意图列表之中。这个ID通常指向应用程序的资源文件中的一个图标。比方，如果你有一个表示Wi-Fi毗连状态的图标，它可能在资源文件中有一个唯一的ID。

• iconLevel：这个整型参数通常用于表示图标的状态或者级别。比方，电池电量图标可能会使用不同的iconLevel来表示不同的电量状态。在某些情况下，这个参数可能不被使用，具体取决于图标的范例和状态栏的实现。

• contentDescription：这是一个字符串参数，为图标提供了内容描述。这对于辅助功能（如屏幕阅读器）非常重要，因为它们可以使用这个描述来向用户报告图标的寄义。比方，如果图标表示Wi-Fi毗连，contentDescription可能会设置为"Wi-Fi毗连"。


实际上就是调用StatusBarManagerService的setIcon方法，代码具体实现为：

1. public class StatusBarManagerService extends IStatusBarService.Stub {
2.     private static final String TAG = "StatusBarManagerService";
4.     //...
5.     private NotificationDelegate mNotificationDelegate;
6.     private volatile IStatusBar mBar;
7.     private StatusBarIconList mIcons = new StatusBarIconList();
9.     //...
10.     public StatusBarManagerService(Context context, WindowManagerService windowManager) {
11.         mContext = context;
12.         mWindowManager = windowManager;
14.         final Resources res = context.getResources();
15.         mIcons.defineSlots(res.getStringArray(com.android.internal.R.array.config_statusBarIcons));
17.         LocalServices.addService(StatusBarManagerInternal.class, mInternalService);
18.     }
20.     //...
21.     @Override
22.     public void setIcon(String slot, String iconPackage, int iconId, int iconLevel,
23.             String contentDescription) {
24.         //安全性检查，必须有android.permission.STATUS_BAR系统权限才能设置系统状态图标。
25.         enforceStatusBar();
27.         synchronized (mIcons) {
28.             //从mIcons中获取预定义的意图索引，找不到抛异常
29.             int index = mIcons.getSlotIndex(slot);
30.             if (index < 0) {
31.                 throw new SecurityException("invalid status bar icon slot: " + slot);
32.             }
33.             //创建StatusBarIcon对象（封装图标相关信息）
34.             StatusBarIcon icon = new StatusBarIcon(iconPackage, UserHandle.OWNER, iconId,
35.                     iconLevel, 0,
36.                     contentDescription);
38.             //这里将图标信息保存在副本中，主要用于SystemUI意外退出后恢复使用。
39.             mIcons.setIcon(index, icon);
41.             if (mBar != null) {
42.                 try {
43.                     //这里设置请求发送给BaseSstatusBar，提交到SystemUI状态栏
44.                     mBar.setIcon(index, icon);
45.                 } catch (RemoteException ex) {
46.                 }
47.             }
48.         }
49.     }
50.     //...
51. }

复制代码

接下来对mBar.setIcon的实现举行详细解读。因为这里涉及了IStatusBar，这里先简单做一个根本的解读。SystemUI是负责提供用户与系统交互界面的组件，此中包罗状态栏、关照栏、锁屏界面等。在这个上下文中，CommandQueue、StatusBarWindowView、BaseStatusBar和PhoneStatusBar是构成状态栏的关键组件。下面是它们之间的关系和作用的解读：

• BaseStatusBar：BaseStatusBar是一个抽象类，它界说了状态栏的根本接口和一些共用的逻辑。它作为状态栏的焦点，处理与状态栏相干的各种事件和请求，好比图标的更新、关照的表现等。它实现了CommandQueue.Callbacks接口，这意味着它可以吸收来自CommandQueue的下令并作出相应。

• PhoneStatusBar：PhoneStatusBar是BaseStatusBar的具体实现，它针对手机设备（而不是平板电脑）提供了状态栏的具体逻辑和UI实现。它负责创建和管理状态栏的视图，包罗初始化状态栏的结构、处理用户交互（如下拉关照栏）、更新系统图标等。PhoneStatusBar在启动时会创建CommandQueue的实例，并将自己设置为下令的回调对象。

• CommandQueue：CommandQueue继承了IStatusBar.Stub，它作为状态栏与其他系统服务（如StatusBarManagerService）通讯的桥梁。它吸收来自系统服务的下令，并将这些下令分发到BaseStatusBar的实现（在这个场景中是PhoneStatusBar）。CommandQueue还持有一个StatusBarIconList的引用，用于管理状态栏图标的状态。

• StatusBarWindowView：StatusBarWindowView是状态栏窗口的根视图组件，它是所有状态栏UI元素的容器。这个视图在PhoneStatusBar的makeStatusBarView()方法中被创建和初始化，它包罗了状态栏的结构和子视图，如时钟、电池图标、信号强度指示器等。StatusBarWindowView负责在屏幕上表现状态栏，并且相应系统主题的变化（如深色模式）。


在Android 系统中，当系统需要更新状态栏（比方，收到新关照、信号强度变化等）时，StatusBarManagerService会通过CommandQueue发送相应的下令。CommandQueue将这些下令转发给PhoneStatusBar（BaseStatusBar的具体实现），PhoneStatusBar根据下令更新StatusBarWindowView中的内容，从而在用户设备上反映这些变化。
有了上面的基础，我们继承分析mBar.setIcon的实现。
2.2 mBar.setIcon详细解读

这里的mBar是IStatusBar范例，实际上是CommandQueue（它继承了IStatusBar.Stub）范例。因此继承分析mBar对应范例CommandQueue的setIcon方法。具体实现如下：

1. public class CommandQueue extends IStatusBar.Stub {
2.     private static final int INDEX_MASK = 0xffff;
3.     private static final int MSG_SHIFT  = 16;
4.     private static final int MSG_MASK   = 0xffff << MSG_SHIFT;
6.     private static final int OP_SET_ICON    = 1;
7.     private static final int OP_REMOVE_ICON = 2;
8.     //...
9.     public CommandQueue(Callbacks callbacks, StatusBarIconList list) {
10.         mCallbacks = callbacks;
11.         mList = list;
12.     }
14.     public void setIcon(int index, StatusBarIcon icon) {
15.         synchronized (mList) {
16.             int what = MSG_ICON | index;
17.             mHandler.removeMessages(what);
18.             //hanlder发送消息OP_SET_ICON
19.             mHandler.obtainMessage(what, OP_SET_ICON, 0, icon.clone()).sendToTarget();
20.         }
21.     }
23.     public void removeIcon(int index) {
24.         synchronized (mList) {
25.             int what = MSG_ICON | index;
26.             mHandler.removeMessages(what);
27.             //hanlder发送消息OP_REMOVE_ICON
28.             mHandler.obtainMessage(what, OP_REMOVE_ICON, 0, null).sendToTarget();
29.         }
30.     }
31.     //...
32.     private final class H extends Handler {
33.         public void handleMessage(Message msg) {
34.             final int what = msg.what & MSG_MASK;
35.             switch (what) {
36.                 case MSG_ICON: {
37.                     final int index = msg.what & INDEX_MASK;
38.                     final int viewIndex = mList.getViewIndex(index);
39.                     switch (msg.arg1) {
40.                         case OP_SET_ICON: {//处理消息OP_SET_ICON
41.                             StatusBarIcon icon = (StatusBarIcon)msg.obj;
42.                             StatusBarIcon old = mList.getIcon(index);
43.
44.                             if (old == null) {//不存在则添加图标
45.                                 mList.setIcon(index, icon);
46.                                 //这里的mCallbacks是初始化时传递进来的，实际上就是PhoneStatusBar
47.                                 mCallbacks.addIcon(mList.getSlot(index), index, viewIndex, icon);
48.                             } else {//存在则更新图标
49.                                 mList.setIcon(index, icon);
50.                                 mCallbacks.updateIcon(mList.getSlot(index), index, viewIndex,
51.                                         old, icon);
52.                             }
53.                             break;
54.                         }
55.                         case OP_REMOVE_ICON:
56.                             if (mList.getIcon(index) != null) {
57.                                 mList.removeIcon(index);
58.                                 //这里的mCallbacks是初始化时传递进来的，实际上就是PhoneStatusBar
59.                                 mCallbacks.removeIcon(mList.getSlot(index), index, viewIndex);
60.                             }
61.                             break;
62.                     }
63.                     break;
64.                 }
65.                 //...
66.             }
67.         }
68.     }
69.     //...
70. }

复制代码

接下来我们对mCallbacks部门举行简单解读，实际上就是PhoneStatusBar在构造函数阶段初始化时传递给CommandQueue。而PhoneStatusBar又是继承自BaseStatusBar的，BaseStatusBar代码实现如下：

1. public abstract class BaseStatusBar extends SystemUI implements
2.         CommandQueue.Callbacks, ActivatableNotificationView.OnActivatedListener,
3.         RecentsComponent.Callbacks, ExpandableNotificationRow.ExpansionLogger,
4.         NotificationData.Environment {
5.     public static final String TAG = "StatusBar";
6.     public static final boolean DEBUG = Log.isLoggable(TAG, Log.DEBUG);
7.     public static final boolean MULTIUSER_DEBUG = false;
9.     public void start() {
10.         //...
11.         // Connect in to the status bar manager service
12.         StatusBarIconList iconList = new StatusBarIconList();
13.         //这里初始化CommandQueue时传入的实际山是PhoneStatusBar
14.         mCommandQueue = new CommandQueue(this, iconList);
15.         //...
16.     }
17.     //...
18. }

复制代码

接下来继承看PhoneStatusBar的实现与对setIcon的分别处理（addIcon和updateIcon），代码实现如下：

1. public class PhoneStatusBar extends BaseStatusBar implements DemoMode,
2.         DragDownHelper.DragDownCallback, ActivityStarter, OnUnlockMethodChangedListener {
3.     static final String TAG = "PhoneStatusBar";
4.     public static final boolean DEBUG = BaseStatusBar.DEBUG;
5.     public static final boolean SPEW = false;
6.     public static final boolean DUMPTRUCK = true; // extra dumpsys info
7.     public static final boolean DEBUG_GESTURES = false;
8.     public static final boolean DEBUG_MEDIA = false;
9.     public static final boolean DEBUG_MEDIA_FAKE_ARTWORK = false;
10.     //...
11.     public void addIcon(String slot, int index, int viewIndex, StatusBarIcon icon) {
12.         StatusBarIconView view = new StatusBarIconView(mContext, slot, null);
13.         view.set(icon);
14.         mStatusIcons.addView(view, viewIndex, new LinearLayout.LayoutParams(
15.                 LayoutParams.WRAP_CONTENT, mIconSize));
16.         view = new StatusBarIconView(mContext, slot, null);
17.         view.set(icon);
18.         mStatusIconsKeyguard.addView(view, viewIndex, new LinearLayout.LayoutParams(
19.                 LayoutParams.WRAP_CONTENT, mIconSize));
20.     }
22.     public void updateIcon(String slot, int index, int viewIndex,
23.             StatusBarIcon old, StatusBarIcon icon) {
24.         StatusBarIconView view = (StatusBarIconView) mStatusIcons.getChildAt(viewIndex);
25.         view.set(icon);
26.         view = (StatusBarIconView) mStatusIconsKeyguard.getChildAt(viewIndex);
27.         view.set(icon);
28.     }
30.     public void removeIcon(String slot, int index, int viewIndex) {
31.         mStatusIcons.removeViewAt(viewIndex);
32.         mStatusIconsKeyguard.removeViewAt(viewIndex);
33.     }
34.     //...
35. }

复制代码

至此，关键代码的流程就分析竣事了。总结下：

• BaseStatusBar界说了状态栏的根本举动。

• PhoneStatusBar提供了这些举动的具体实现。

• CommandQueue处理来自系统服务的下令。

• StatusBarWindowView则是状态栏UI的展示层。
