【ADS射频电路计划教程】1. ADS根本操纵

下面介绍ADS中主要仿真器的使用
1. 直流仿真

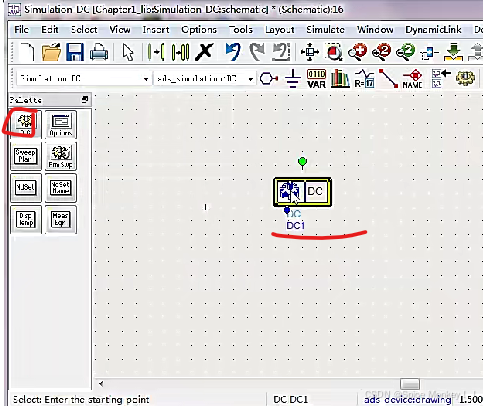

• 直流仿真器在控制面板的simulator-dc




• 直流仿真器




• 但是ADS自带有许多仿真器，可以直接来调用

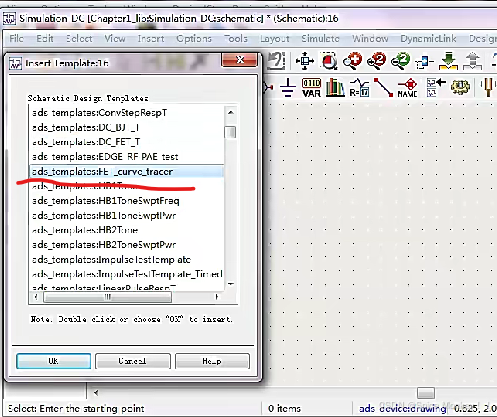

• 选用晶体管电流扫描的模板




• 就可以输出模板

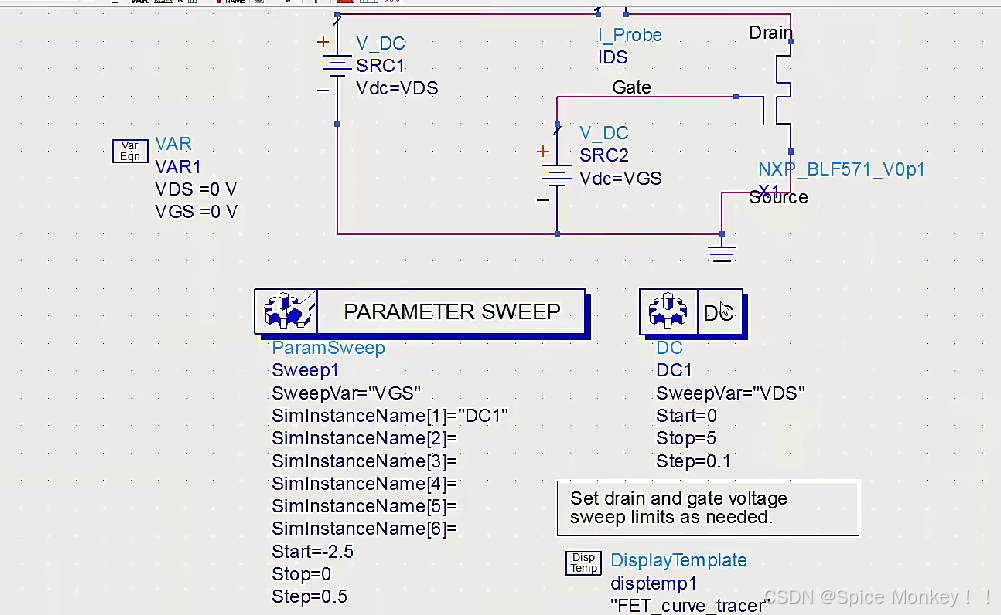

• 然后调入晶体管模型




• 然后要设置扫描的电压，

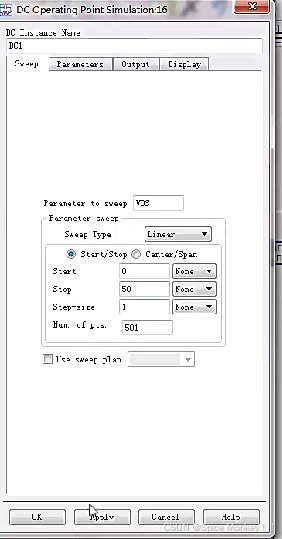

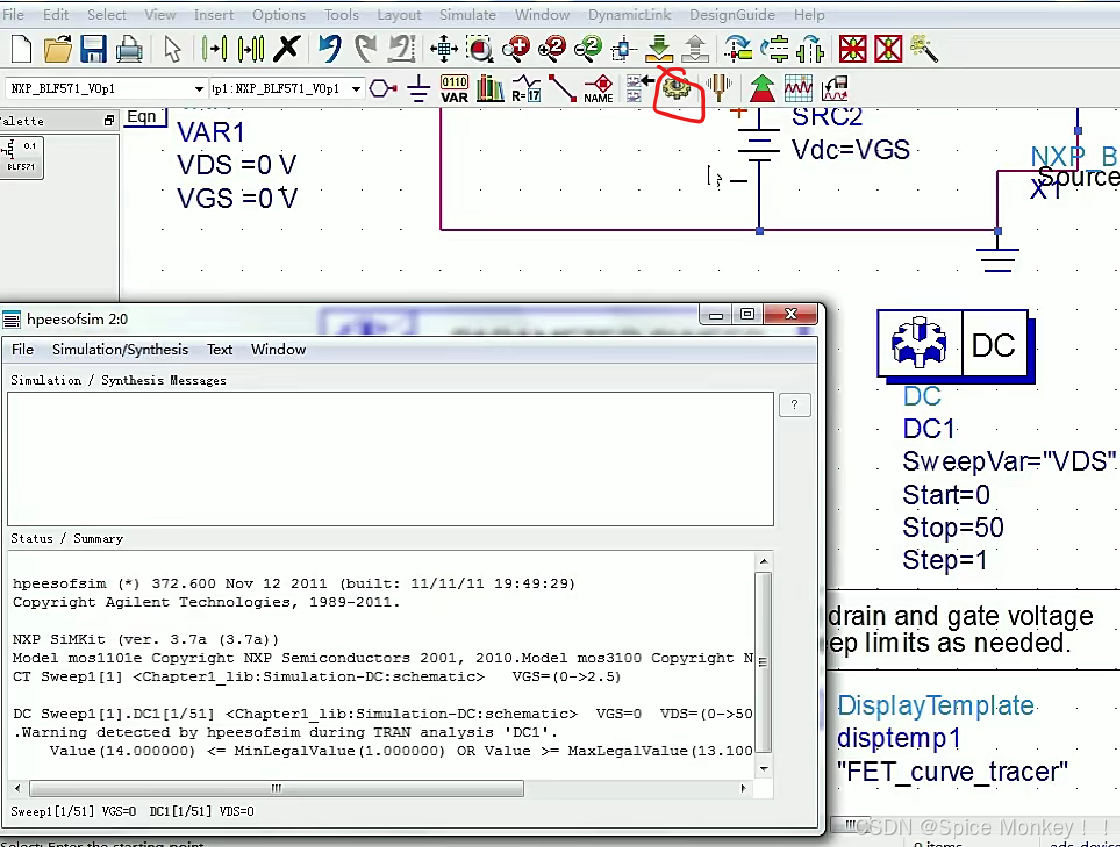

• 选择dc仿真器对vds进行扫描

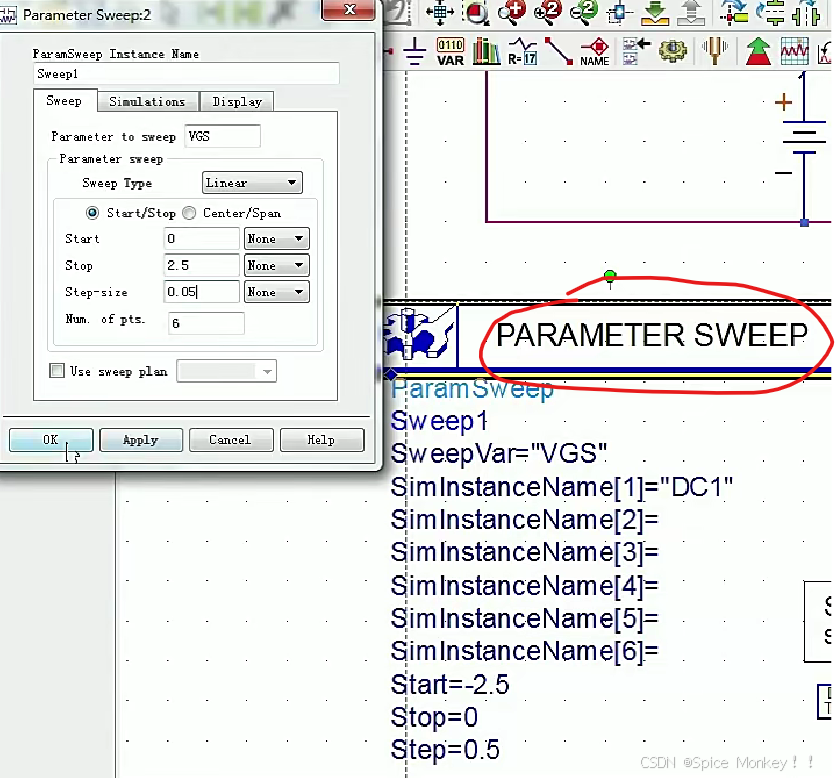

• 然后点击扫描变量parameter sweep，对栅极电压vgs扫描




• 然后点击运行仿真按钮

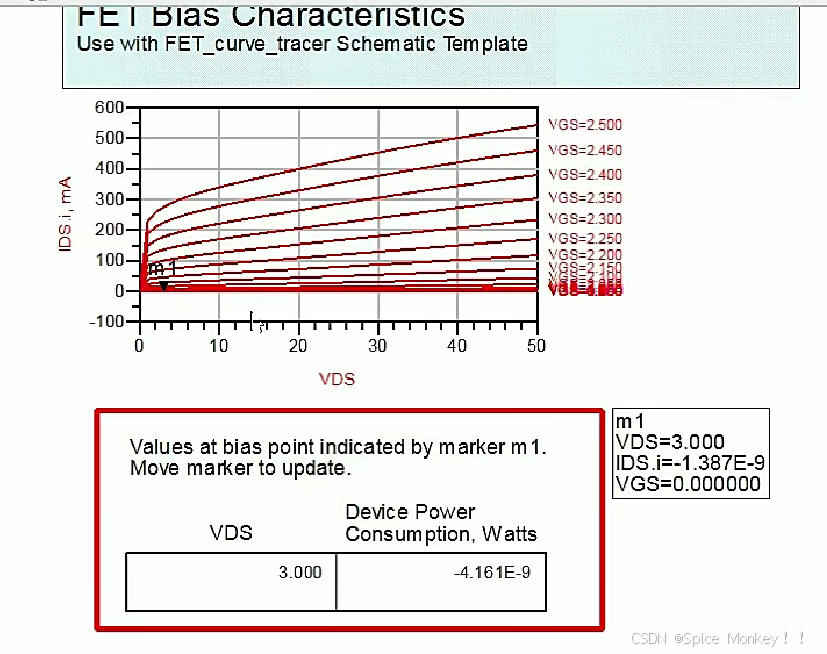

• 下面表格中的数据是关于m1这一点





2.S参数仿真

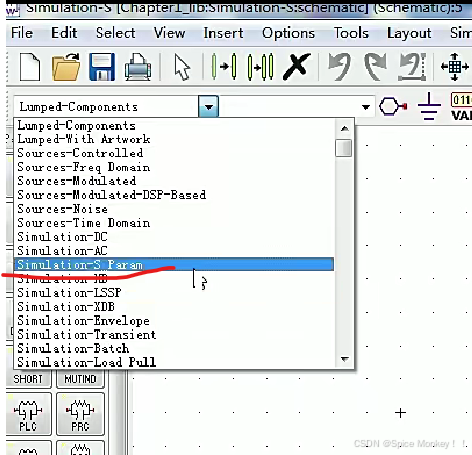

• 需要在控制面板中选择使用s参数的仿真

• 凡是可以使用s参数仿真出来的都可以在这里有

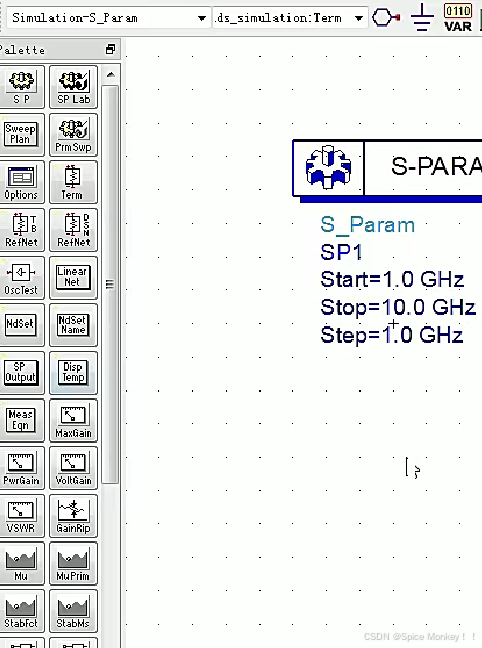

• 这是s参数的插件




• 这是其端口




• 但是我们更常常使用到ADS自带的模板

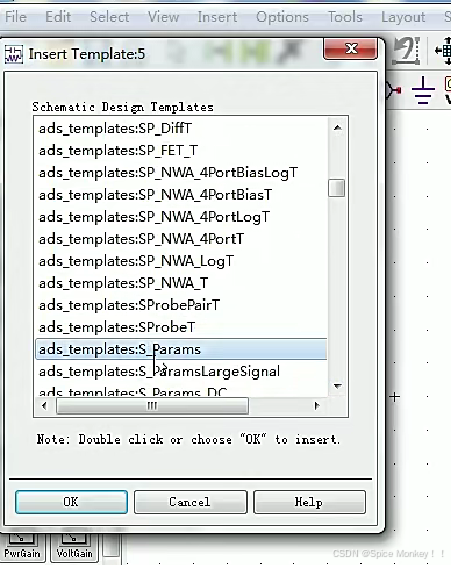

• 插入ADS自带的s参数仿真模板

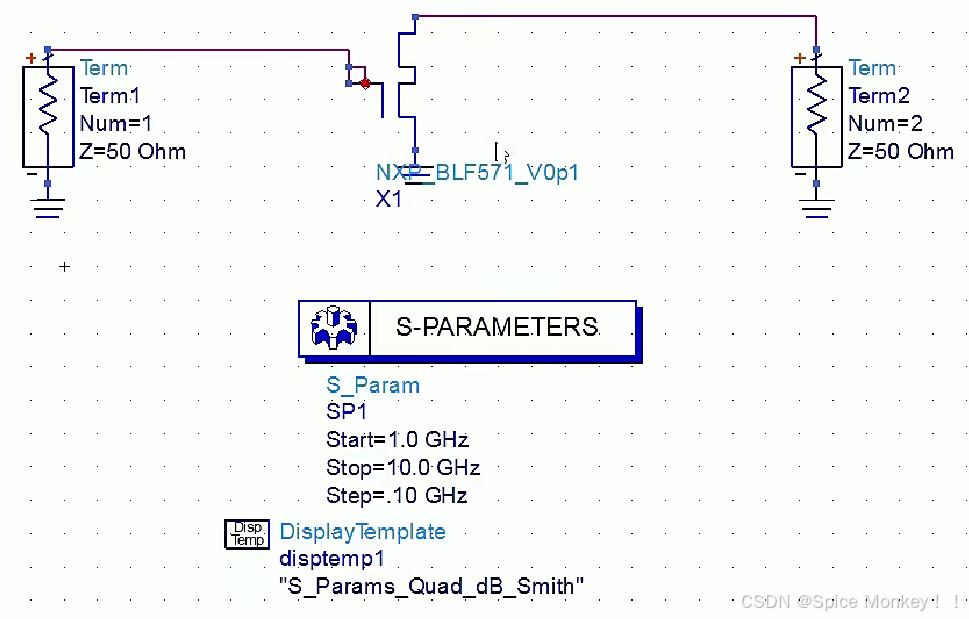

• 插入需要仿真的元器件，并毗连好线

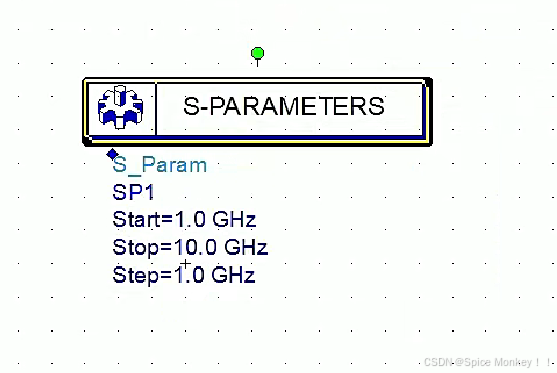

• 点击s参数的插件，选择并设置需要仿真的频率参数值

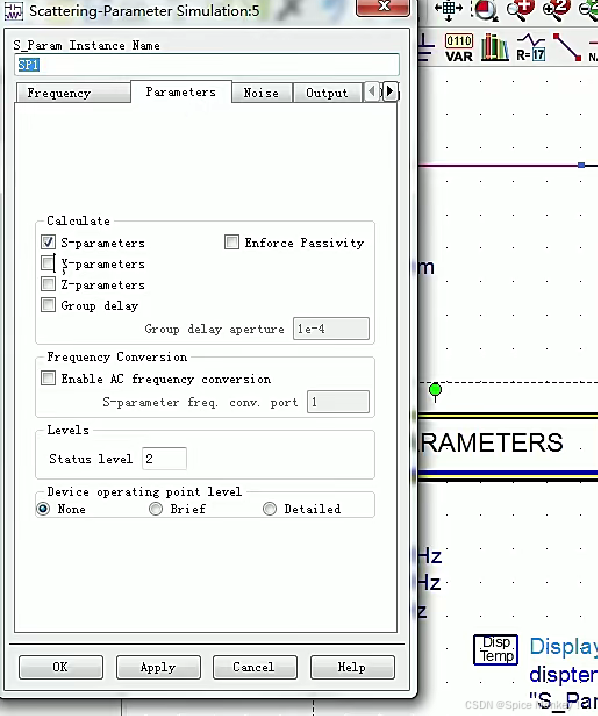

• s参数还可以用于变频仿真，假如想输入100MHz，输出500MHz，那么就需要本征400MHz的信号，可以在frequency conversion中设置

• 此外还可以仿真其他参数像Y参数、Z参数等。

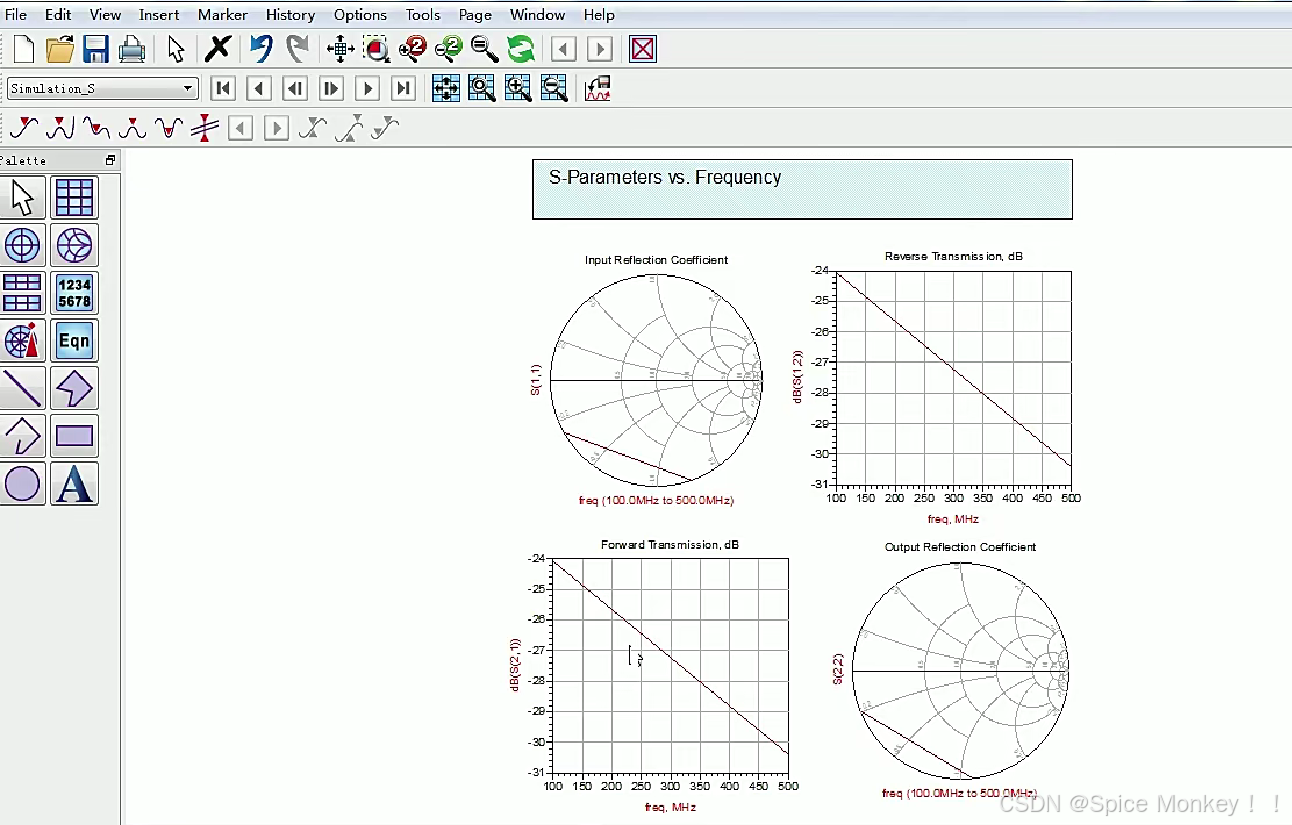

• 然后运行仿真，就能得到其仿真的效果。四个图分别表示s11、s12、s21、s22





3. 谐波仿真器

• 谐波仿真器主要用于做频谱分析做的

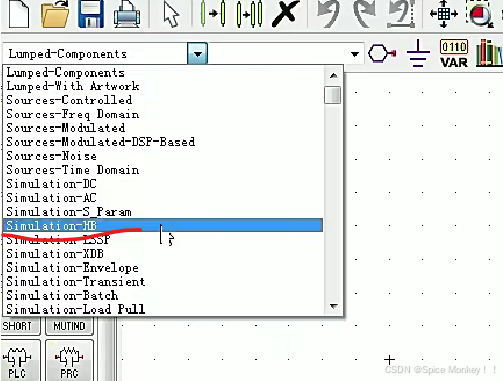

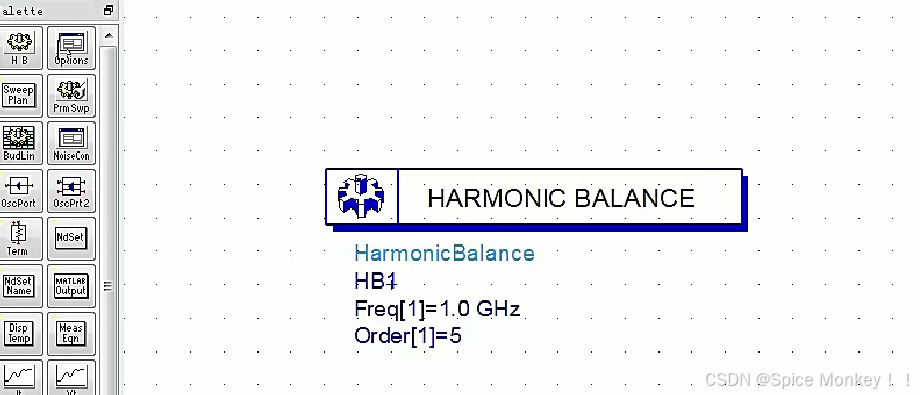

• 谐波仿真器是harmonic balance插件

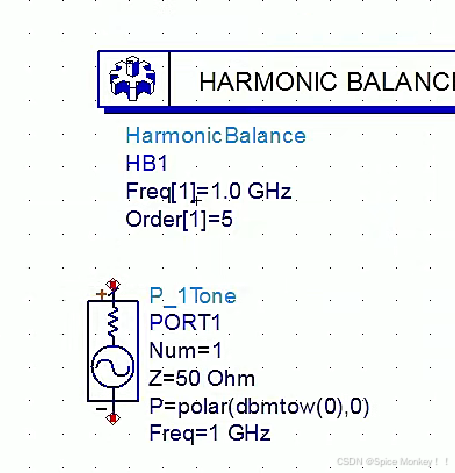

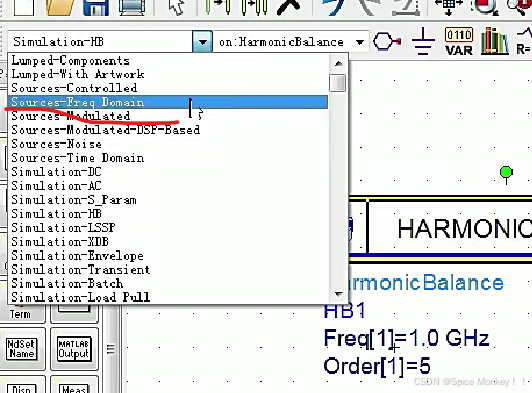

• 需要搭配谐波仿真的是信号源，在source-freq domain中，这里比较常用的是单音信号。

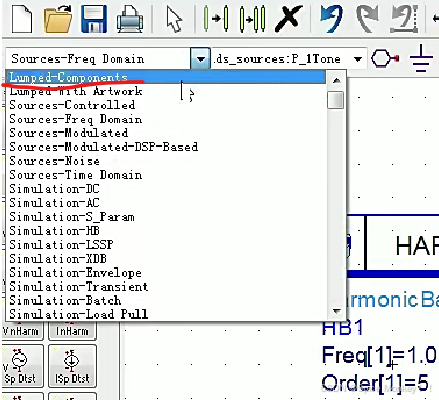

• 还需要搭配负载，在lumped-component中

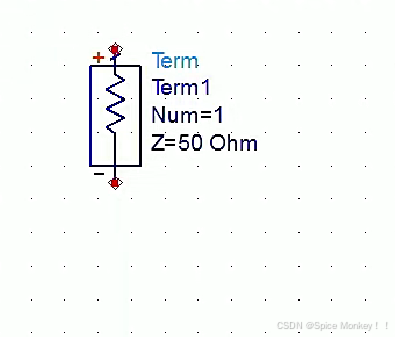

• 理想负载为50欧

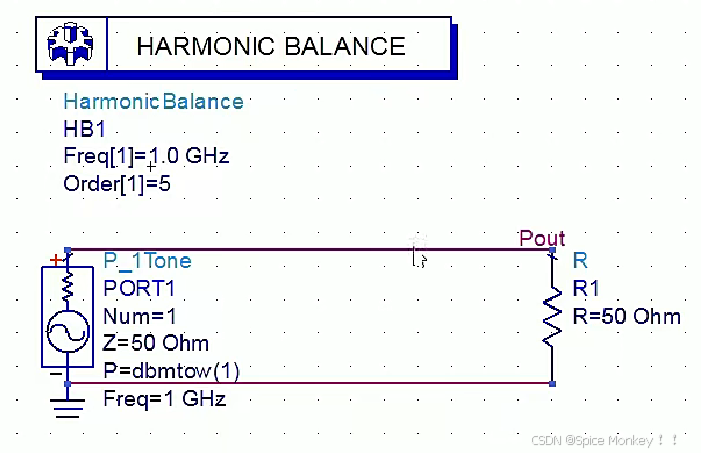

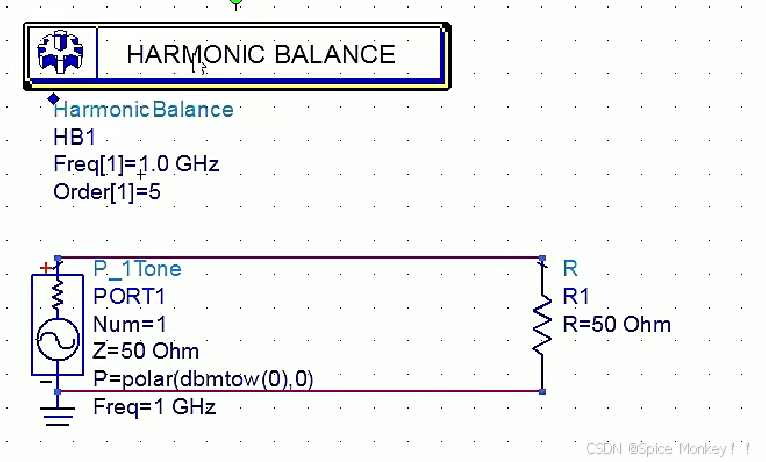

• 连上对应的连线

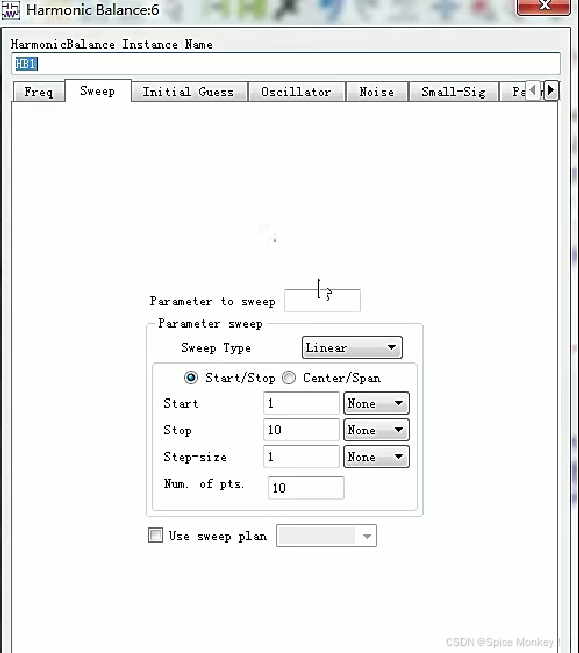

• 那么在harmonic balance插件中，扫描的变量可以是功率

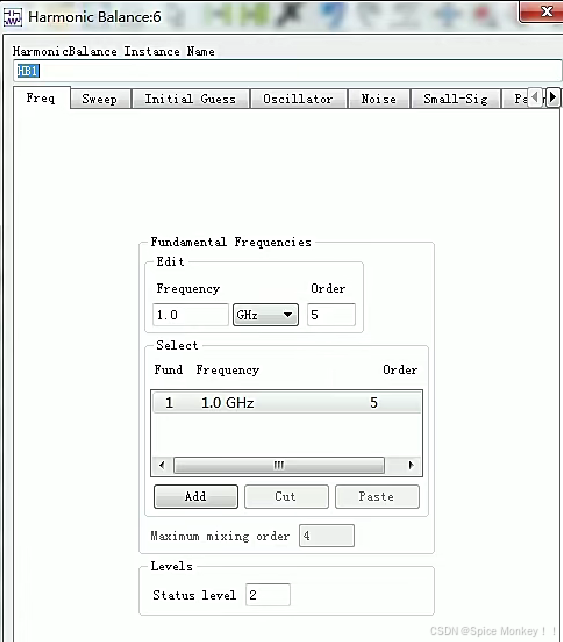

• 频率设置

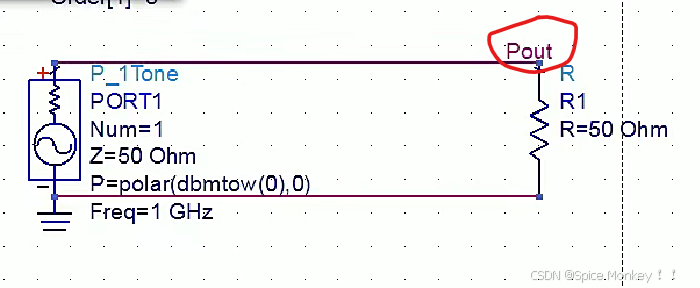

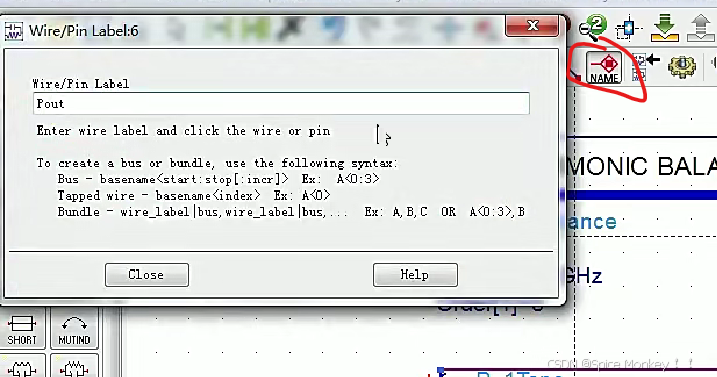

• 然后再仿真前，需要添加一个节点




• 添加到需要看见的节点上面，然后保存运行仿真。

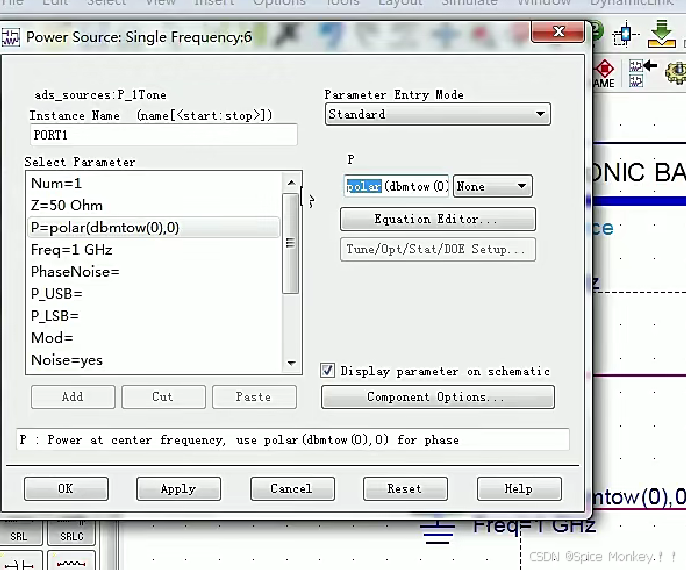

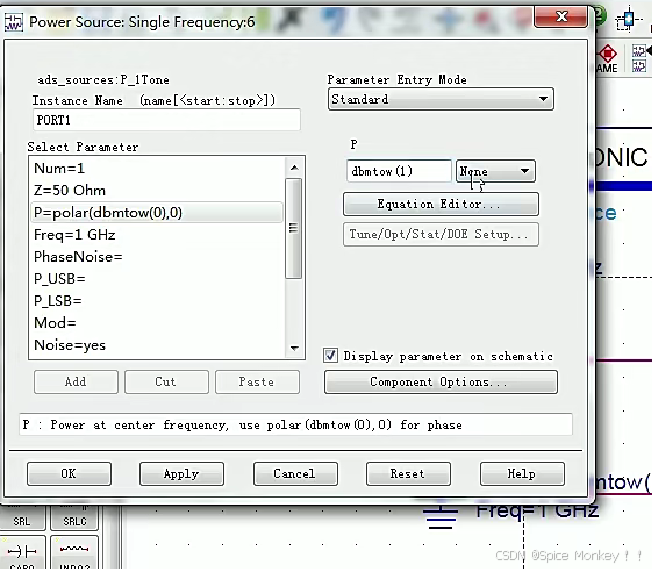

• 还有就是单音信号源的参数设置，现在其读数是polar极数形式。




• 这里我们把他们表示为幅度dB形式




• 然后运行仿真

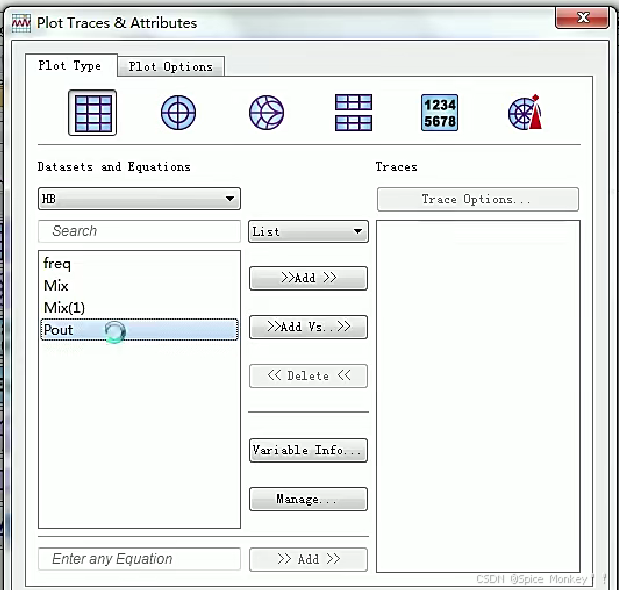

• 然后将功率读数转为dBm值

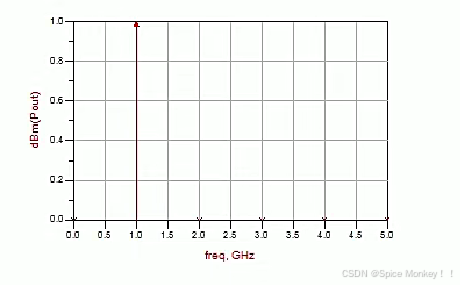

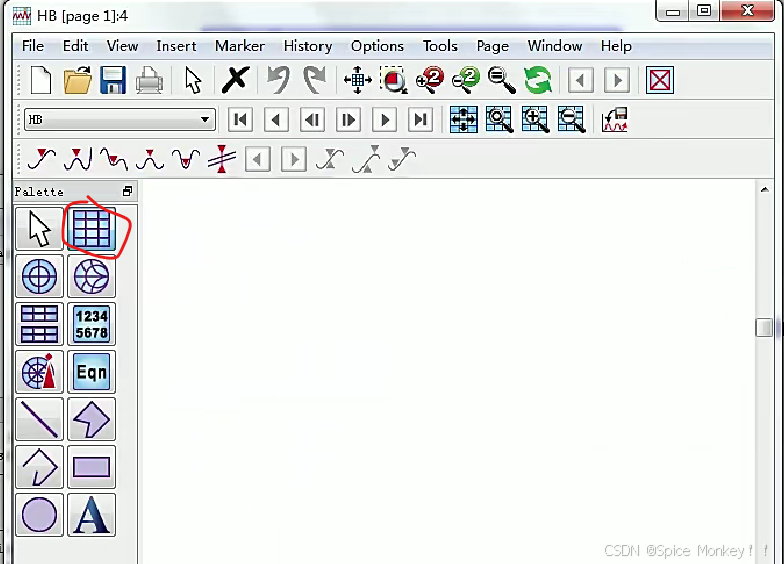

• 得到下图

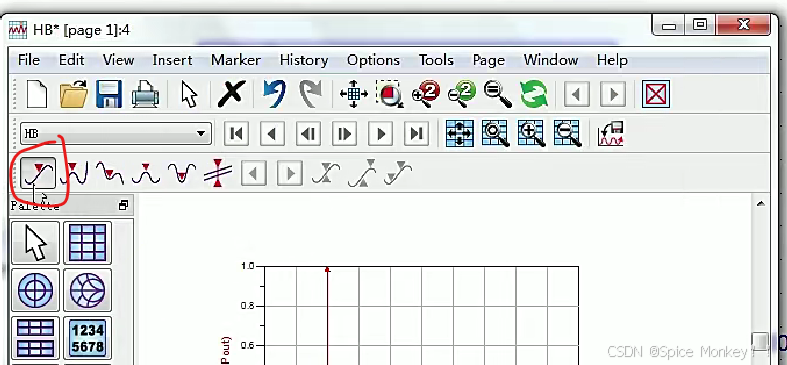

• 然后添加marker

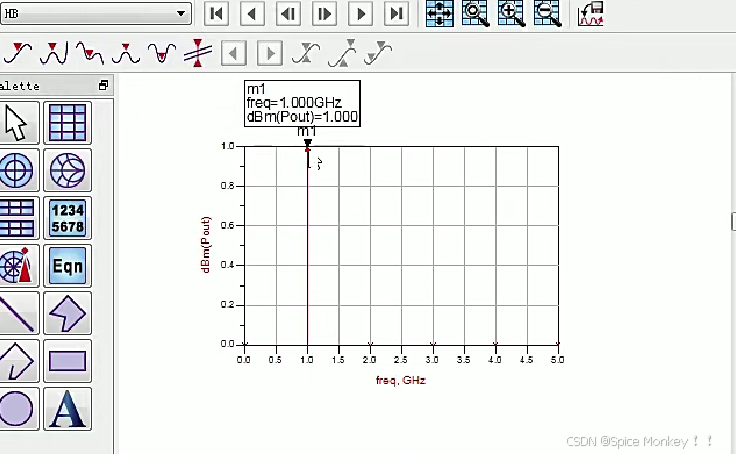

• 然后就可以发现，其在整个频谱在1GHz的点是1dBm的输出功率，其他频率为0




• 这阐明信号源的1dBm的功率全部传输到负载上面了
