太速科技-132-4路14bit 125Msps PCIe收罗卡

4路14bit 125Msps PCIe收罗卡

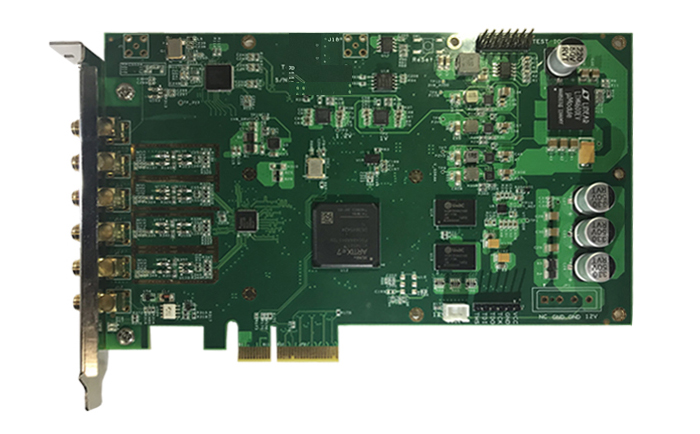

一、板卡概述       一款四路125M（可选100Msps或80Msps）频率收罗卡，可以实现四路高速的模拟数据转换到PCI-E总线上。板载一颗125M采样频率的高性能AD芯片（AD9253或AD9653），数据输出模式为LVDS串行模式，此提供X4的PCI-E接口，接口协议采用PCI-E2.0，最高可以实现1.6GB/s的传输速率。       该板可广泛用于雷达、通信范畴的信号收罗、毛刺检测、脉冲检测等范畴。 二、技术指标          AD收罗芯片 板载一片AD9253（或AD9653）芯片，实现四通道AD收罗采样频率为125MSPS(可选100Msps或80Msps)，分辨率14bit（当利用AD9653时是16bit）。 FPGA XC7A50TFGG484，可升级为75T或100T，适用于做滤波、抽取采样等。 内存 板载2颗 DDR3 内存，每个颗粒为4Gbit，32位总线。 技术指标： SFDR：75.1dBFS at 9.7MHz Fin（125MSPS） SNR = 75.2dBFS at 30.5 MHz fIN (125 MSPS) SNR = 74.2dBFS at 70. MHz fIN (125 MSPS)SFDR = 90 dBc (to Nyquist) DNL = ±0.75 LSB (typical); INL = ±2.0 LSB (typical) Ni 输入信号 输     可以同时收罗四通道模拟信号，输入信号频率不高于2GHZ。输入阻抗匹配50欧姆，采用SMA讨论。 采样频率   最高采样率125MSPS，最低采样率为10MSPS（选用AD9653时最低为20Msps），可以采用内部采样时钟和外部输入采样时钟。 可调采样频率 采样时钟可以按需调整，从10.00MHz至125.00MHz，调整步进可为KHz。 输入信号强度 标准设置电压值不高于3.3V，可根据用户必要调整。 外部触发 5V输入，光耦隔离，TTL电平，接入FPGA。 总线接口 PCI-E 2.0 ×4 GPIO接口 提供3对差分接口，3.3V，四对单端接口，3.3V,TLLVTT电平 晶振 板载温补晶振。 尺寸 标准PCI-E 三、其他调试接口       1个JTAG调试接口，采用单排1*6的插针情势       状态指示灯       板上测试电源       1个I2C接口的板卡程序加密芯片。       提供一个单端外部输入时钟可直接接入AD（J1），提供一个外部输入时钟可接入FPGA（J18）。 四、物理尺寸：       按照标准PCIE板卡筹划（181.00mm*103mm） 五、有关软件       提供windows 软件驱动。        定置linux 驱动 六、订货信息：           序号 产品型号 设置 备注 1 ORI 2602 收罗卡 4通道 100M 采样卡，FPGA A7 50T 2 信号处置惩罚软件 可表现数据波形，信号参数、信噪比等 3 ORI 7003 专用盘算机 便携盘算机，提供SMA接口、IO接口等 4 ORI 7001 专用盘算机 便携一体盘算机，表现器、键盘、IO接口
