BGP边界网关协议（Border Gateway Protocol）路由引入、路由反射器 ...

一、路由引入配景

        BGP协议本身不发现路由，因此需要将其他协议路由（如IGP路由等）引入到BGP路由表中，从而将这些路由在AS之内和AS之间传播。
BGP协议支持通过以下两种方式引入路由：

• Import方式：按协议类型将RIP、OSPF、IS-IS、静态路由和直连路由等协议的路由引入到BGP路由表中。

• Network方式：将指定前缀和掩码的一条路由引入到BGP路由表中，该方式比Import更准确。


1、network引入

        1）主类引入（A\B\C段）该方式为聚合路由，为防止环路，需增加一条黑洞路由防环

1. AR1
2.     BGP as-number
3.     network ipv4-address [ mask | mask-length ] [ route-policy route-policy-name ]
5. ip route-static 10.0.0.0 255.0.0.0 NULL 0

复制代码

        2）无类引入（指定掩码），默认产生黑洞路由

1. AR1
2.     BGP as-number
3.     network ipv4-address [ mask | mask-length ] [ route-policy route-policy-name ]

复制代码

2、import-route引入

        1）无类引入

1. AR1
2.     BGP as-number
3.     import-route { direct | isis process-id | ospf process-id | rip process-id | static } [ med med | route-policy route-policy-name ] *
6. 当引入RIP、OSPF、IS-IS等动态路由协议发现的路由时，需要指定协议进程号。

复制代码

        2）主类引入

1. AR1
2.     BGP as-number
3.     import-route { direct | isis process-id | ospf process-id | rip process-id | static } [ med med | route-policy route-policy-name ] *
4.     summary automatic    自动聚合
7. 当引入RIP、OSPF、IS-IS等动态路由协议发现的路由时，需要指定协议进程号。

复制代码

二、路由表项参数

1. [AR5]dis bgp routing-table
3. BGP Local router ID is 5.5.5.5
4. Status codes: * - valid, > - best, d - damped,
5.                h - history,  i - internal, s - suppressed, S - Stale
6.                Origin : i - IGP, e - EGP, ? - incomplete
9. Total Number of Routes: 7
10.       Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
12. *>i  10.1.1.0/24        10.1.123.1      0          100        0      1?
13. * i                     10.1.1.1        0          100        0      1?
14. *>i  10.1.111.0/24      10.1.123.1      0          100        0      1?
15. * i                     10.1.1.1        0          100        0      1?
16. *>i  10.1.123.0/24      10.1.1.1        0          100        0      1?
17. *>   55.5.5.0/24        0.0.0.0         8                     0      ?
18. *>   55.5.5.5/32        0.0.0.0         8                     0      ?

复制代码

1、Status codes

        状态代码（标识BGP路由的状态）
        1）*（valid）：下一跳可达，如不可达则没有*
        2）>（best）：最优路径，下一跳可达的条件下，通过十二条选路原则比力产生，最优的放入路由表
        3）d（damped）：路由衰减，路由惩罚，路由发生抖动会标识为d，多次抖动不会放入路由表，重要针对EBGP
        4）h（history）：抖动记录，抖动一次就会被标记为h
        5）i（internal）：IBGP的路由标识，从IBGP邻人来的路由标记为i
        6）s（suppressed）：抑制，当产生聚合路由，明细被抑制时，产生该标识
        7）S（stale）：陈旧，老化路由标识
2、Origin

        路由的起源代码
        1）i：network的方式引入进来的
        2）e：import-route egp
        3）？：incomplete， import-route 其他路由协议
        注：上图的55.5.5.0 的网段是通过import-route direct引入的

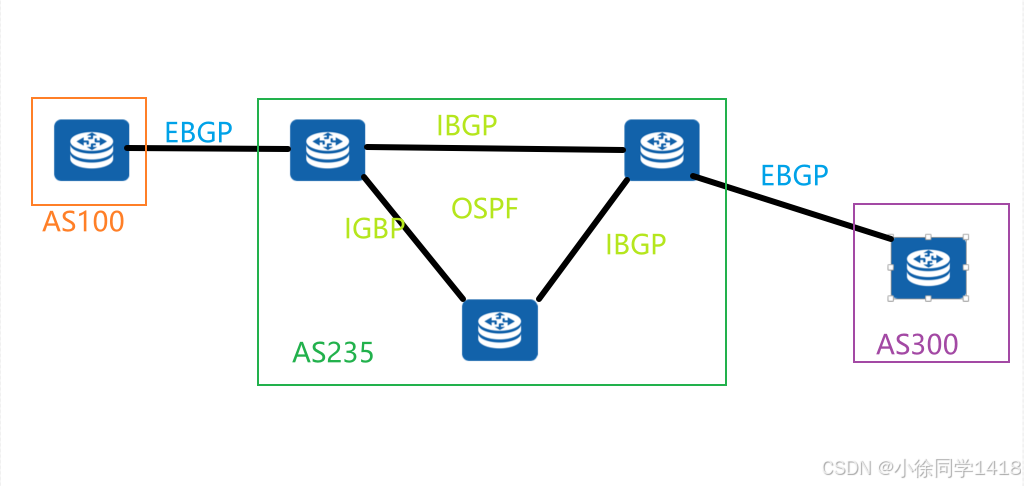

三、BGP  组网方式

1、全互联场景

        1）全互联场景下IBGP路由信息默认不改变下一跳
              去往AR1的路由信息通过IBGP的邻人关系学习到，此时下一跳不改变
              可以同通过配置使得学习到的路由修改下一跳

1. <AR5>dis bgp routing-table | inc 10.1.1.0
3. BGP Local router ID is 5.5.5.5
4. Status codes: * - valid, > - best, d - damped,
5.                h - history,  i - internal, s - suppressed, S - Stale
6.                Origin : i - IGP, e - EGP, ? - incomplete
9. Total Number of Routes: 7
10.       Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
12. *>i  10.1.1.0/24        10.1.123.1      0          100        0      1?
13. <AR5>

复制代码

        2）EBGP路由默认修改下一跳
              表项可知AR4与AR5之间建立EBGP的邻人关系，学习到的EBGP路由下一跳改变

1. <AR4>dis bgp routing-table | inc 10.1.1.0
3. BGP Local router ID is 4.4.4.4
4. Status codes: * - valid, > - best, d - damped,
5.                h - history,  i - internal, s - suppressed, S - Stale
6.                Origin : i - IGP, e - EGP, ? - incomplete
9. Total Number of Routes: 4
10.       Network            NextHop        MED        LocPrf    PrefVal Path/Ogn
12. *>   10.1.1.0/24        10.1.5.5                              0      235 1?
13. <AR4>

复制代码

        3）优缺点
              优点：路由传递正常，转控平面正常
              缺点：资源斲丧大，成本较高
2、部门互联场景（同盟）

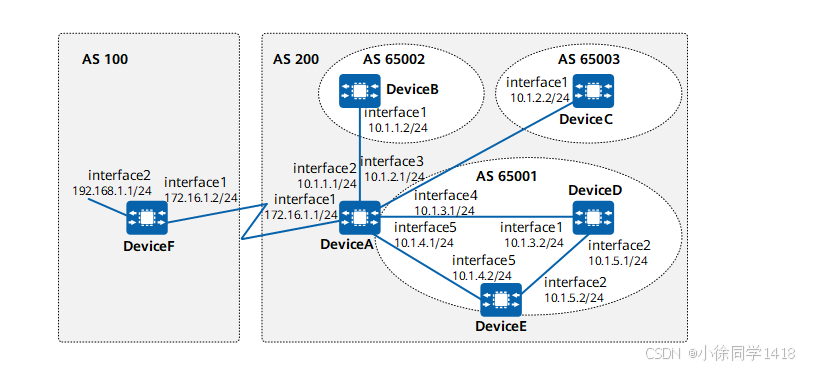

注：图片为产品文档当参考图片，仅供同盟拓扑明确使用
        1）部门互联场景下，在AS内部的IBGP邻人关系会产生水平分割的现象，导致路由传递失败，业务中断，可使用同盟（Confederation），与路由反射器相比，BGP同盟更便于实现IGP扩展。
        2）配置

1. system-view
3.     bgp as-number
5.     confederation id as-number
7.     confederation peer-as as-number &<1-32>
9.     peer xx.xx.xx.xx as-number xxxx
11. 配置属于联盟的子自治系统时使用的as-number在联盟内部有效。

复制代码

为了提升安全性，推荐摆设BGP安全性步伐（拜见“配置BGP认证”）。其中，以配置Keychain认证方式为例，具体配置方法请拜见“举例：配置BGP使用Keychain认证”

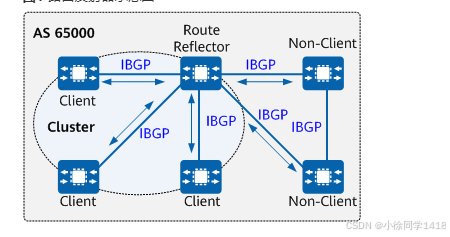

3、部门互联场景（路由反射器）

        1）配置路由反射器时，必须具备反射器和客户端之间的IBGP邻人关系，该方式重要为打破IBGP之间的水平分割问题
        2）脚色
                RR：route-reflector 路由反射器（服务器端）
                RR-C：client 路由反射器的客户端
                cluster：路由反射簇（列表）
                Non-Client：不是反射器也不是客户机的BGP设备被称为非客户机
        3）配置

1. bgp 235
2. router-id 5.5.5.5
3. peer 10.1.2.2 as-number 235
4. peer 10.1.2.2 connect-interface LoopBack1
5. #
6. ipv4-family unicast
7.   undo synchronization
8.   import-route direct route-policy loop55
9.   peer 10.1.2.2 enable
10.   peer 10.1.2.2 reflect-client
11.   peer 10.1.4.4 enable
12.   peer 10.1.234.3 enable
13. #
14. return

复制代码

        4）表项
        根据表项可知，从2.2.2.2 来的路由通过RR（5.5.5.5）反射过来使得3.3.3.3学习到了，虽然此路由没有被优选

1. <AR3>dis bgp routing-table 10.1.1.1
3. BGP routing table entry information of 10.1.1.0/24:
4. From: 10.1.45.5 (5.5.5.5)
5. Route Duration: 00h02m30s
6. Relay IP Nexthop: 0.0.0.0
7. Relay IP Out-Interface: GigabitEthernet0/0/0
8. Original nexthop: 10.1.123.1
9. Qos information : 0x0
10. AS-path 1, origin incomplete, MED 0, localpref 100, pref-val 0, valid, internal, pre 255, not preferred for Cluster List
11. Originator:  2.2.2.2
12. Cluster list: 5.5.5.5
13. Not advertised to any peer yet

复制代码

        5）路由反射器的规则
                来自client的路由可以向客户端、EBGP邻人、非客户端进行传递
                来自EBGP邻人的路由信息可以向客户端、EBGP邻人、非客户端进行传递
                来自非客户端的的路由信息可以向客户端、EBGP邻人进行传递，但是不可以向非客户端传递路由
                配置RR指定客户端后，客户端的路由器设备并不清晰自己为客户端，只有RR设备知道
4、路由反射器防环

        因为路由反射器打破了IBGP之间的水平分割规则，可能产生环路。
        1）Originator_ID属性

                由路由的始发路由器产生，携带了本地AS内部路由发起者的Router ID

1. #
2. bgp 1
3. router-id 1.1.1.1
4. peer 10.1.3.3 as-number 235
5. peer 10.1.3.3 ebgp-max-hop 255
6. peer 10.1.3.3 connect-interface LoopBack1
7. peer 10.1.123.2 as-number 235
8. #
9. ipv4-family unicast
10.   undo synchronization
11.   import-route direct route-policy loop111
12.   peer 10.1.3.3 enable
13.   peer 10.1.123.2 enable
14. #
17. <AR3>dis bgp routing-table 10.1.111.0
19. BGP routing table entry information of 10.1.111.0/24:
20. From: 10.1.45.5 (5.5.5.5)
21. Route Duration: 00h19m14s
22. Relay IP Nexthop: 0.0.0.0
23. Relay IP Out-Interface: GigabitEthernet0/0/0
24. Original nexthop: 10.1.123.1
25. Qos information : 0x0
26. AS-path 1, origin incomplete, MED 0, localpref 100, pref-val 0, valid, internal, pre 255, not preferred for Cluster List
27. Originator:  2.2.2.2
28. Cluster list: 5.5.5.5
29. Not advertised to any peer yet
31. <AR3>

复制代码

        从路由表中可以看到，AR3从AR5那里学到了AR1通告的路由，而且还可以看到该路由的Originator和Cluster_ID属性。因为AR2和AR1之间为EBGP邻人关系，以是在AS235内默认2.2.2.2为路由始发路由器。
        当一条路由第一次被RR反射的时候，RR将Originator_ID属性加入这条路由，标识这条路由的发起设备。假如一条路由中已经存在了Originator_ID属性，则RR将不会创建新的Originator_ID。
        当其他BGP Speaker吸收到这条路由的时候，将比力收到的Originator_ID和本地的Router ID，假如两个ID相同，BGP Speaker会忽略掉这条路由，不做处理。
        2）Cluster_List属性

        经过一个路由反射器反射的路由，会把路由反射器cluster-id记录下俩，形成cluster-list
        默认cluster-id= router-id
        但是可以修改成不是router-id

1. #
2. bgp 235
3. ipv4-family unicast
4.   reflector cluster-id 55.5.5.5
5. #

复制代码

1. <AR3>dis bgp routing-table 10.1.111.0
3. BGP routing table entry information of 10.1.111.0/24:
4. From: 10.1.45.5 (5.5.5.5)
5. Route Duration: 00h00m47s
6. Relay IP Nexthop: 0.0.0.0
7. Relay IP Out-Interface: GigabitEthernet0/0/0
8. Original nexthop: 10.1.123.1
9. Qos information : 0x0
10. AS-path 1, origin incomplete, MED 0, localpref 100, pref-val 0, valid, internal, pre 255, not preferred for Cluster List
11. Originator:  2.2.2.2
12. Cluster list: 55.5.5.5
13. Not advertised to any peer yet
15. <AR3>

复制代码

        关于RR还有其他类似备份RR等等其他应用，路由引入也可以修改许多的属性，本文仅作根本的使用了解，后续文章会慢慢深入了解。
