HCIA-IP路由动态

一、概念
动态路由是指路由器通过运举措态路由协议（RIP、OSPF等），主动学习和发现网络中的路由信息。路由器之间通过交换路由协议数据包，互相告示本身所知道的网络信息，从而构建和更新路由表。
二、RIP(路由信息协议)--优先级：默认100
1、RIP 是一种动态间隔矢量路由协议，它能在两台装备之间直接通报路由信息。同时，RIP 也是一种内部网关协议（IGP），重要用于在自治系统内交换路由信息。基于UDP协议封装，协议号：17。RIP端口号位520。
2、工作原理
①间隔向量算法： 以跳数作为路径开销值，每经过一个路由器，跳数就增长 1，跳数越少路径越优，其最大跳数为 15，16 则表示网络不可达。
②定期更新路由信息：路由表会周期性的向邻人路由器发送本身的路由信息，每隔30秒发送一次。邻人收到信息后，会根据收到的信息更新本身的路由表。如果180秒没有回应，以为邻人不可达。此中当路由有变化时，会立即向外发送信息，更新路由表。
3、版本
比较项目RIPv1RIPv2报文格式不包含子网掩码信息，依目的 IP 地点天然分类网络号确定子网掩码增长子网掩码字段，支持 VLSM 和 CIDR路由更新方式采用广播方式发送更新报文，导致宽带浪费支持组播方式发送更新报文，默认组播地点 224.0.0.9，减少了对宽带的占用，进步更新效率认证机制无认证功能支持明文认证和 MD5 认证对不一连子网的支持不支持，按天然分类网络汇总支持，可对不一连子网正确汇总和告示路由信息承载本领报文中仅能携带网络地点信息可携带下一跳地点、路由标志等更多路由信息 4、作用——防止路由环路
①水平分割：路由器从一个接口接收到的信息，不会再从这个接口发送出去。
②毒性逆转：当某一条路由信息变得不可达时，路由器将其跳数设为16，并向全部邻人发送更新信息，包括下一跳邻人接口，可以让邻人路由器知道该路由不可用，加快收敛，防止环路。
5、应用场景：小型网络，规模较小

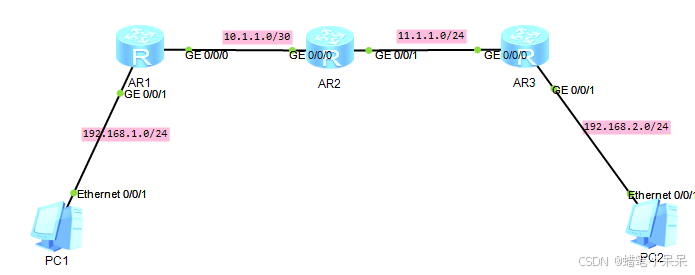

三、实行：PC1到PC2可达，从抓包和查看路由表两方面看

设置
interface GigabitEthernet0/0/0
ip address 10.1.1.1 255.255.255.252
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0
rip                                 进入rip历程
network 192.168.1.0    主类网段宣告，将自身路由传给邻人
network 10.0.0.0
version 2        RIP默以为版本1，先做以上过程，抓到RIPv1后，再修改版本
1、抓包

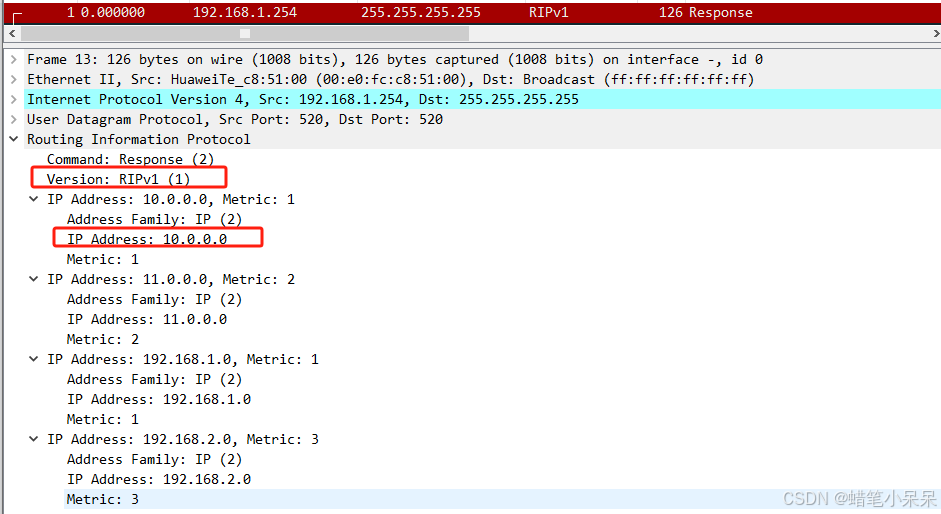

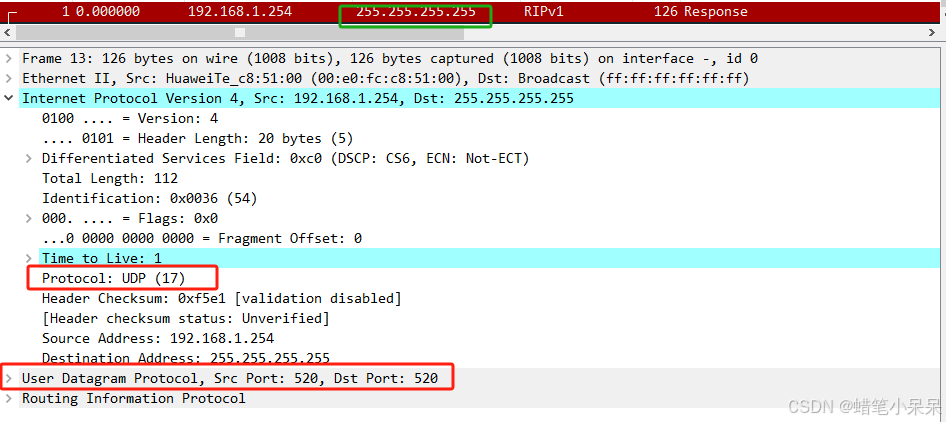

①RIPv1：广播更新，UDP：17，端口号：520

路由更新，不携带掩码信息

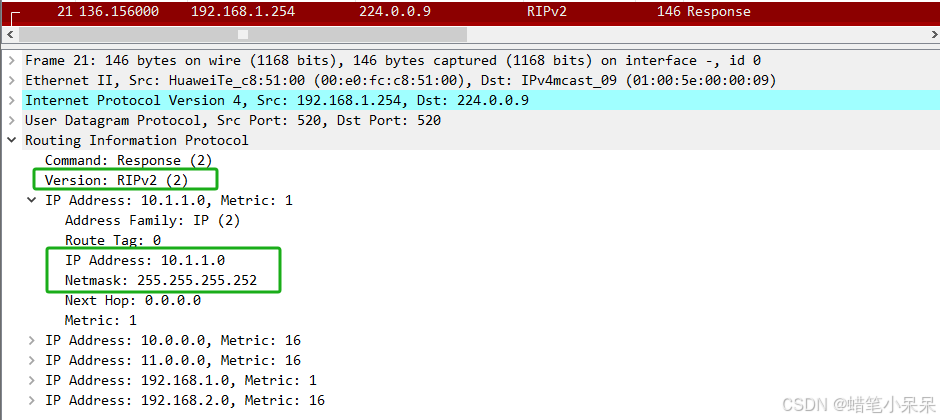

②RIPv2：组播更新，UDP：17，端口号：520

路由更新，携带掩码信息、下一跳、route tag

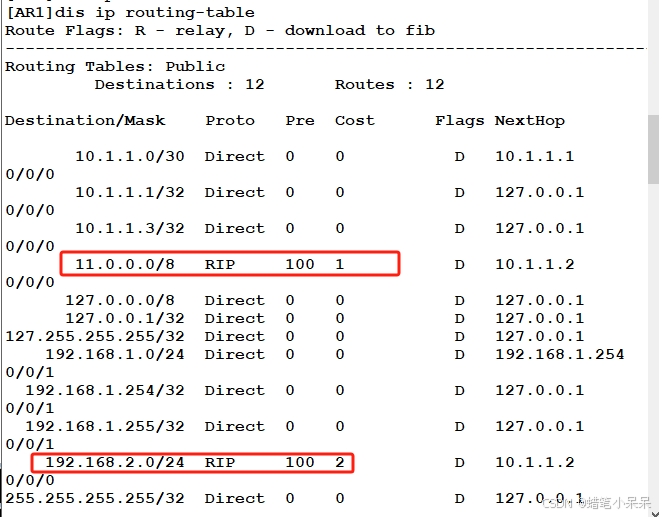

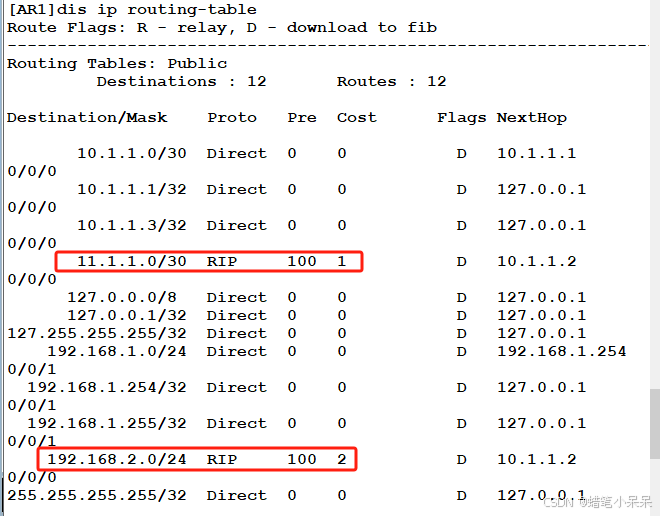

2、路由表：路由表相比，版本2比版本1网段宣告更加精确

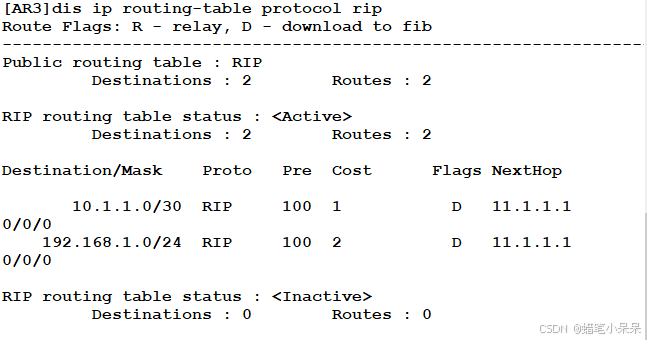

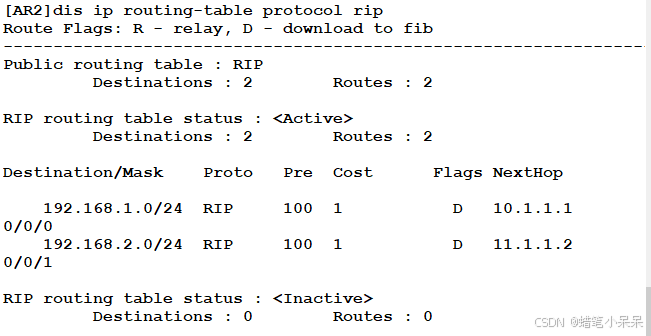

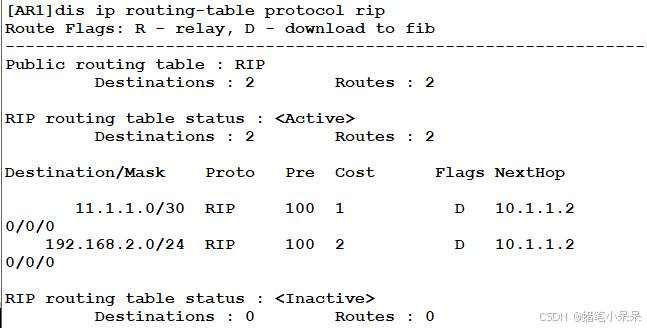

查看AR1、AR2和AR3的RIP协议的路由

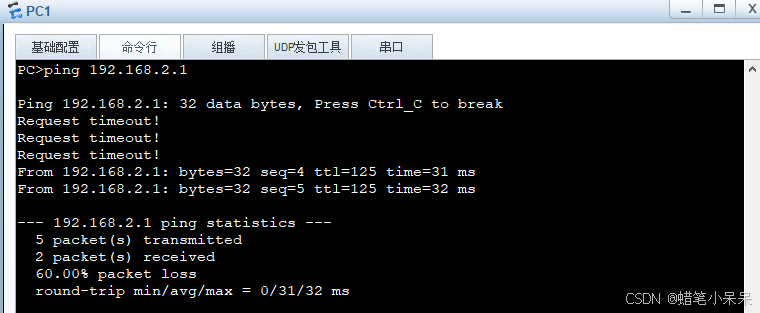

验证：PC1pingPC2
