【Devops】什么是SysML？

什么是 SysML？

SysML（Systems Modeling Language，体系建模语言）是一种基于 UML（统一建模语言）扩展的图形化建模语言，专为 复杂体系工程 计划。它提供了一套尺度化的工具和图表，用于描述体系的需求、布局、举动和约束，广泛应用于航空航天、汽车制造、软件开发等领域。

---

SysML 的核心特点

• 多领域支持
  可以大概建模硬件、软件、数据、职员、流程等跨学科体系组件及其交互。

• 模子驱动开发（MBSE）
  支持通过模子（而非文档）驱动体系计划和验证，提高开发效率和同等性。

• 需求可视化
  通过 需求图（Requirement Diagram） 明确体系需求及其关系，制止需求遗漏或辩论。

• 模块化与重用性
  利用 块（Block） 定义体系组件，支持模块化计划和组件重用。


---

SysML 的 9 种核心图表

SysML 定义了 9 种图表类型，分为四类：
分类图表用途布局图块定义图（BDD）定义体系组件（如硬件、软件模块）及其层级关系内部块图（IBD）描述组件内部接口和交互关系举动图活动图（Activity）建模体系动态流程（如用户提交评价的步骤）状态机图（State Machine）描述体系或组件的状态变化（如订单状态流转）次序图（Sequence）展示对象间基于时间的交互（如用户与评分体系的交互流程）需求图需求图（Requirement）明确需求层级和关联（如评分体系的功能需求）参数图参数图（Parametric）定义数学约束关系（如评分算法中的公式）通用图包图（Package）构造模子元素（如模块化分层）用例图（Use Case）描述体系功能与用户目标的关系

---

为什么必要 SysML？

• 复杂体系管理
  例如，在您的 评分体系项目 中，SysML 可清晰描述：



  • 需求：用户评分、批评管理、数据统计等功能的层级关系。

  • 举动：用户提交评价的流程（活动图）。

  • 布局：前后端组件如何通过接口交互（内部块图）。



• 跨团队协作
  通过统一的模子语言，硬件工程师、软件开发者和项目司理可以高效沟通。

• 需求追溯性
  通过需求图明确每个功能对应的测试用例和实现模块，降低开发风险。


---

SysML vs. UML

对比维度SysMLUML目标领域体系工程（硬件+软件+流程）软件体系核心扩展新增需求图、参数图无实用场景跨学科复杂体系（如飞机、医疗设备）纯软件开发（如电商平台）示例应用评分体系的需求与硬件集成电商体系的类图计划

---

如何在评分体系中应用 SysML？

• 需求图（Requirement Diagram）
  定义核心需求（例如用户评分、批评管理、数据统计）及其关系：

  1. ┌───────────────────┐       ┌───────────────────┐
  2. │ RQ-001: 用户评分功能 │«trace»│ NF-001: 响应时间 ≤300ms │
  3. └─────────┬─────────┘       └───────────────────┘
  4.           │
  5.           │ «deriveReqt»
  6.           ▼
  7. ┌───────────────────┐
  8. │ RQ-002: 评分统计功能 │
  9. └───────────────────┘

  复制代码
• 活动图（Activity Diagram）
  描述用户提交评价的流程：

  1. 用户登录 → 选择书籍 → 输入评分 → 提交 → 更新数据库 → 显示成功提示

  复制代码
• 块定义图（Block Definition Diagram）
  定义体系组件：

  1. ┌───────────────┐       ┌───────────────┐
  2. │   前端模块     │       │   后端API      │
  3. │ - 评分输入组件  │◄───►│ - 评价管理接口  │
  4. │ - 数据展示组件  │       │ - 评分计算逻辑  │
  5. └───────────────┘       └───────────────┘

  复制代码

---

常用工具保举

• 免费工具



  • Draw.io（在线工具，支持 SysML 模板）

  • Papyrus（Eclipse 插件，开源）



• 专业工具



  • MagicDraw（功能全面，适合企业级项目）

  • Enterprise Architect（支持 SysML v2）




---

总结

SysML 是复杂体系计划的“蓝图语言”，通过尺度化图表资助团队 管理需求、协调开发、验证体系完备性。在您的评分体系项目中，利用 SysML 需求图可明确功能优先级，活动图优化用户交互计划，块定义图确保前后端高效协作。

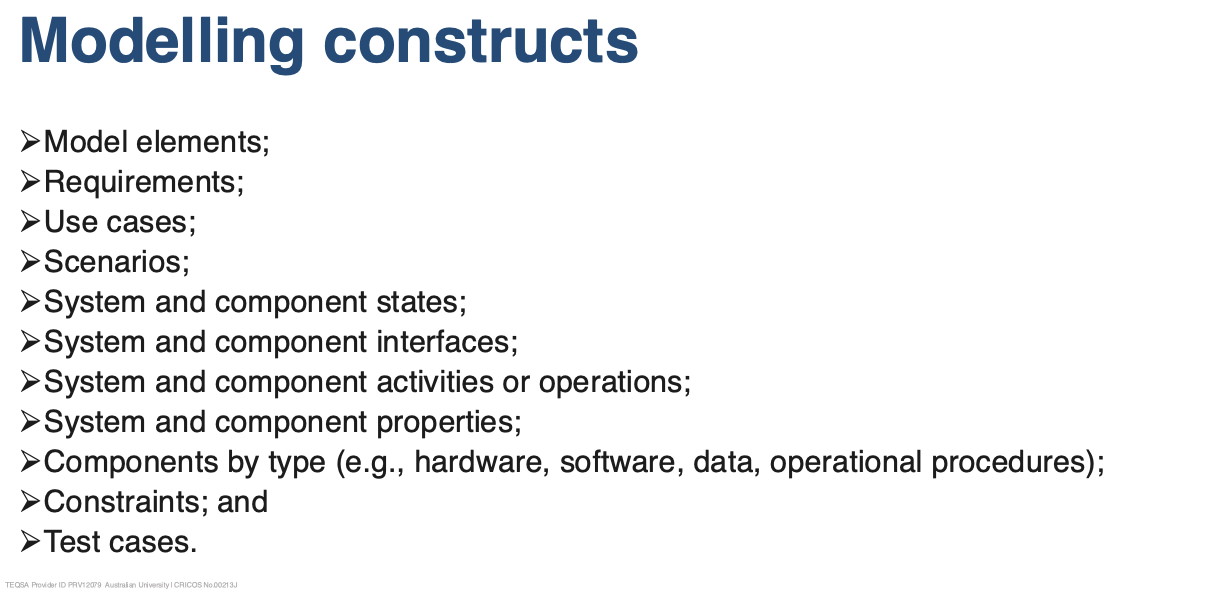

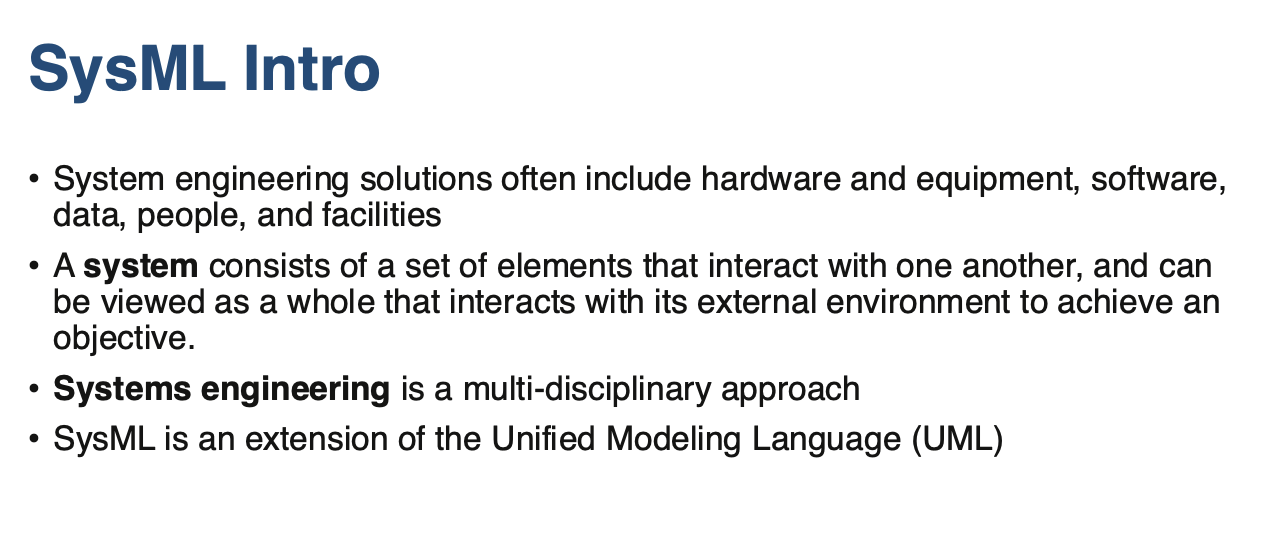

体系工程解决方案通常包含硬件和设备、数据、职员以及设施。
一个体系由一组相互作用的元素构成，并且可以被视为一个整体，该整体与外部环境相互作用以实现一个目标。

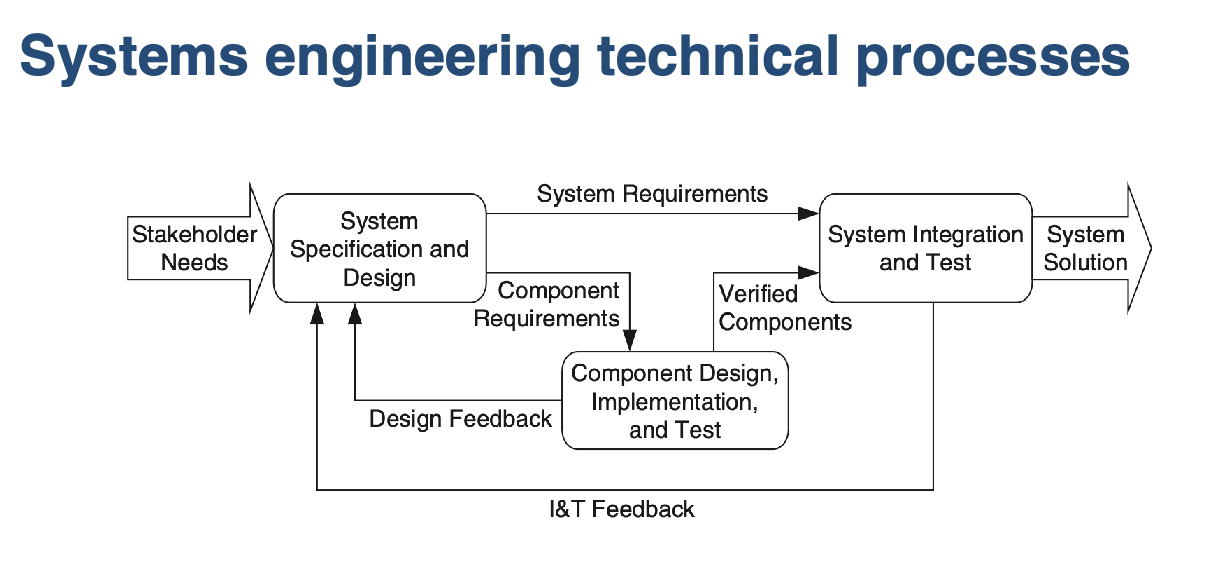

体系工程是一种多学科方法。
SysML 是统一建模语言（UML）的扩展。

以下是针对 Review & Rating System 的SysML需求图计划，结合体系功能与课程文档要求，分步骤阐明：

---

SysML 需求图计划步骤

1. 确定核心需求

基于体系功能分解为以下需求类别：

• 核心功能需求（CRUD操纵）

• 非功能需求（性能、安全性）

• 用户需求（脚色权限）

• 安全需求（数据掩护）


2. 选择工具

保举利用以下工具绘制：

• Draw.io（免费在线工具，支持SysML模板）

• MagicDraw（专业MBSE工具）

• Enterprise Architect（支持SysML v2）


3. 需求图布局

利用 SysML Requirement Diagram（需求图）展示以下内容：

• 需求层级关系

• 需求派生关系

• 需求与体系组件的关联


---

SysML 需求图示例

（利用Draw.io绘制，导出为PNG嵌入报告）

1. ┌───────────────────────────┐
2. │ «requirement»             │
3. │ RQ-001: 用户评价管理需求   │
4. │ Text: 用户可对书籍进行评分和评论│
5. │ 并支持增删改查操作          │
6. └────────────┬──────────────┘
7.              │
8.              │ «deriveReqt»
9.              ▼
10. ┌───────────────────────────┐
11. │ «requirement»             │
12. │ RQ-002: 评分统计需求       │
13. │ Text: 实时计算书籍平均评分   │
14. │ 并以图表形式展示           │
15. └────────────┬──────────────┘
16.              │
17.              │ «satisfy»
18.              ▼
19. ┌───────────────────────────┐
20. │ «requirement»             │
21. │ RQ-003: 数据持久化需求      │
22. │ Text: 使用MongoDB存储评价数据 │
23. └────────────┬──────────────┘
24.              │
25.              │ «verify»
26.              ▼
27. ┌───────────────────────────┐
28. │ «testCase»                │
29. │ TC-001: 评价更新验证测试     │
30. │ Text: 验证用户修改评价后      │
31. │ 数据库和评分同步更新         │
32. └───────────────────────────┘

复制代码

---

4. 具体需求阐明

在需求图中添加以下关键元素：
核心需求

ID需求描述RQ-001用户可对书籍举行评分（1-5星）和批评（≤500字），支持增删改查操纵RQ-002体系及时计算书籍均匀评分，并以饼图/折线图展示评分分布RQ-003利用JWT实现用户认证，Token有用期24小时 非功能需求

ID需求描述NF-001体系响应时间 ≤300ms（95%请求）NF-002支持1000+并发用户访问 安全需求

ID需求描述SEC-001用户密码加密存储（bcrypt哈希）SEC-002仅管理员可删除评价

---

5. 需求关系定义

利用SysML尺度关系类型：
关系类型符号示例派生需求«deriveReqt»RQ-001 → RQ-002（评分统计依赖评价数据）满足需求«satisfy»RQ-003 → SEC-001（MongoDB加密存储满足安全需求）验证需求«verify»TC-001 → RQ-001（测试用例验证评价功能）

---

6. 需求图绘制步骤

• 创建需求元素：为每个需求添加唯一ID和描述

• 创建层级布局：利用包（Package）分组核心/非功能/安全需求

• 毗连需求关系：利用箭头标注派生、满足、验证等关系

• 添加测试用例：在底部关联验证测试（Test Case）


---

7. 需求图示例截图

---

8. 嵌入课程报告

将天生的PNG图片插入报告 Section 3.1，并附阐明：
   图1：体系需求图
本图利用SysML需求图展示评分体系的核心需求及其关系：


• 用户评价管理（RQ-001）派生评分统计需求（RQ-002）

• 数据持久化需求（RQ-003）满足安全需求（SEC-001）

• 测试用例（TC-001）验证评价更新功能




---

工具操纵指南（以Draw.io为例）

• 打开Draw.io，选择 SysML 模板库

• 拖拽 Requirement 元素到画布，填写ID和描述

• 利用 箭头工具 毗连需求，右键编辑关系类型

• 导出为PNG（发起分辨率 ≥300dpi）


---

通过以上计划，您可完备展示体系的需求架构，满足课程对SysML图的评分要求。
