STM32 DMA直接存储器存取

一、DMA简介

• DMA（Direct Memory Access）直接存储器存取

• DMA可以提供外设和存储器或者存储器和存储器之间的高速数据传输，无须CPU干预，节流了CPU的资源

• 12个独立可设置的通道： DMA1（7个通道）， DMA2（5个通道）

• 每个通道都支持软件触发（存储器和存储器）和特定的硬件触发（外设和存储器）

• STM32F103C8T6 DMA资源：DMA1（7个通道）

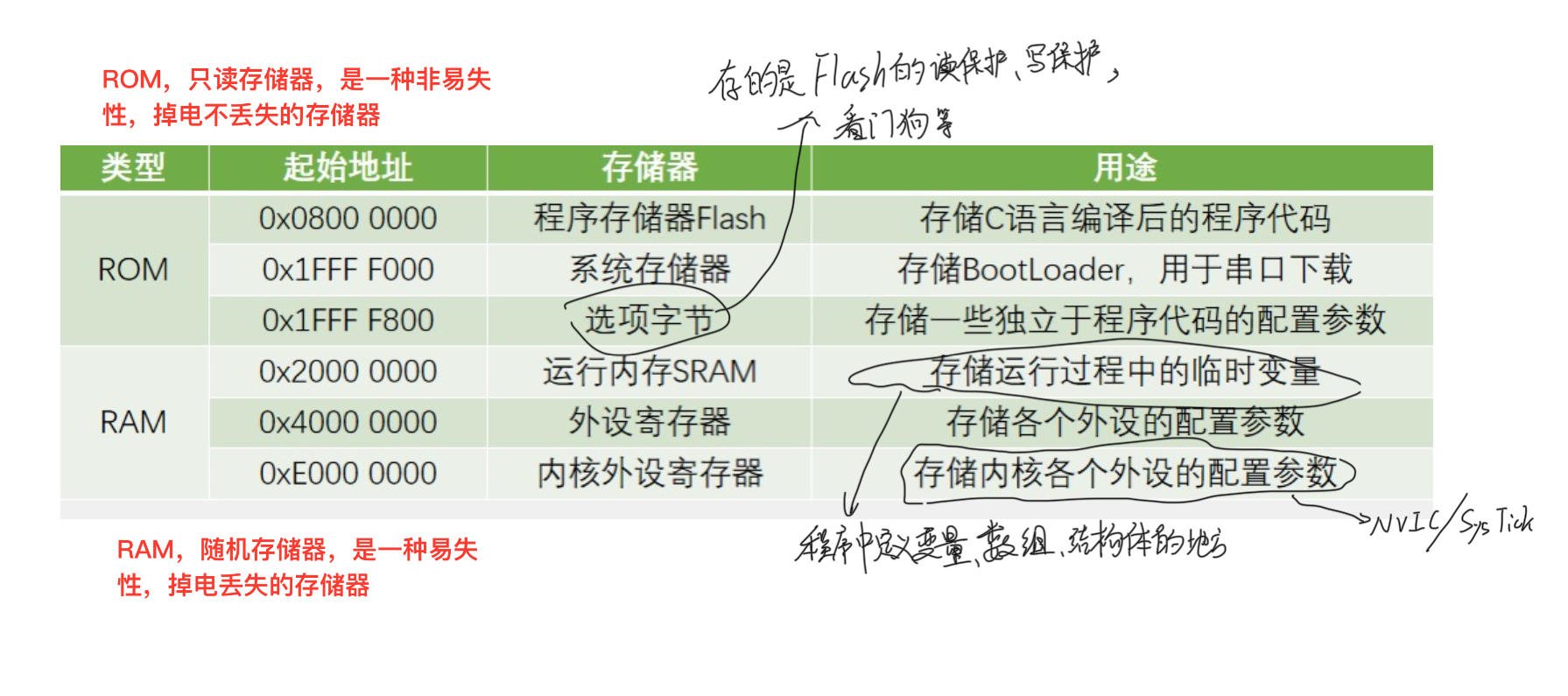

二、存储器所在

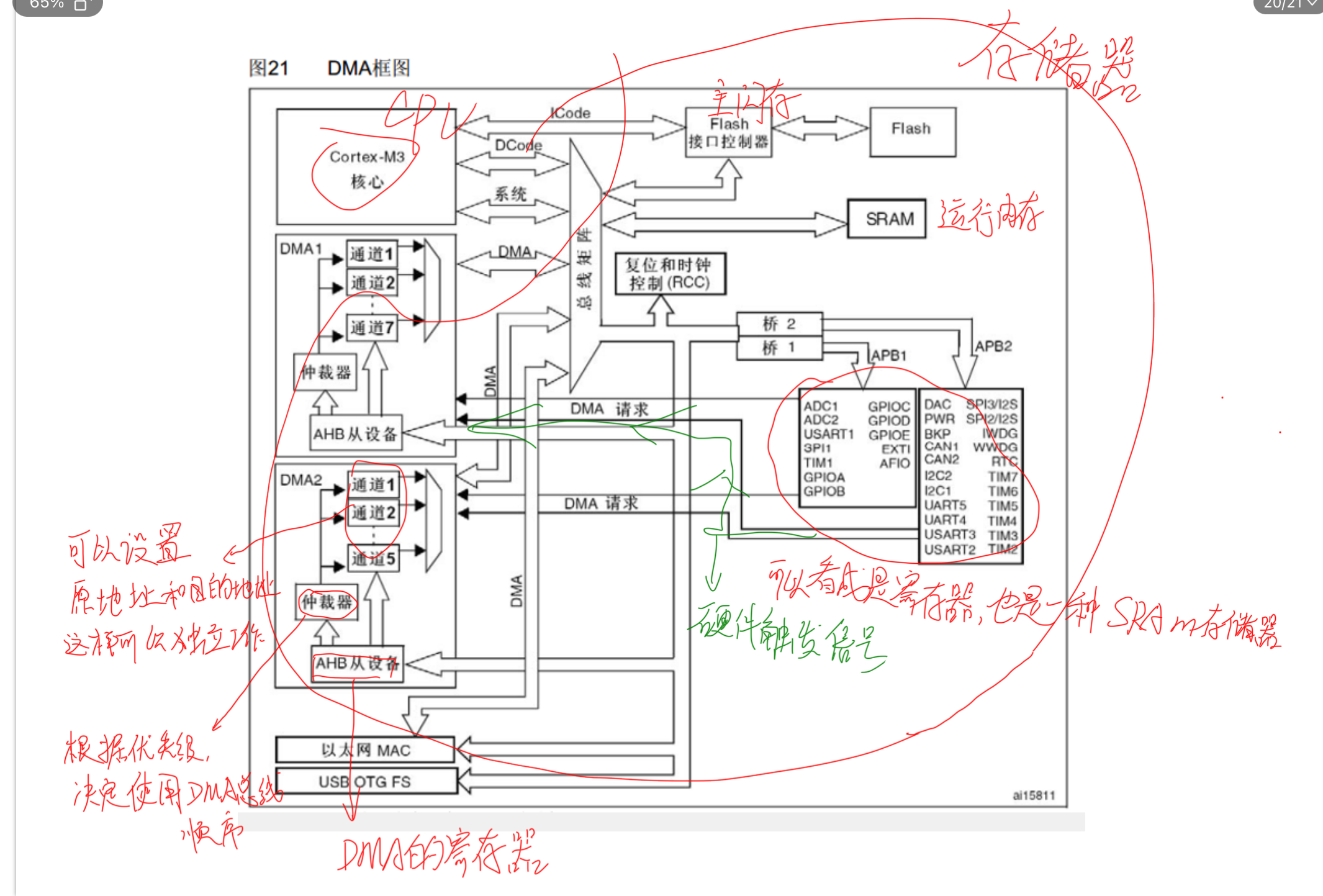

三、DMA框图

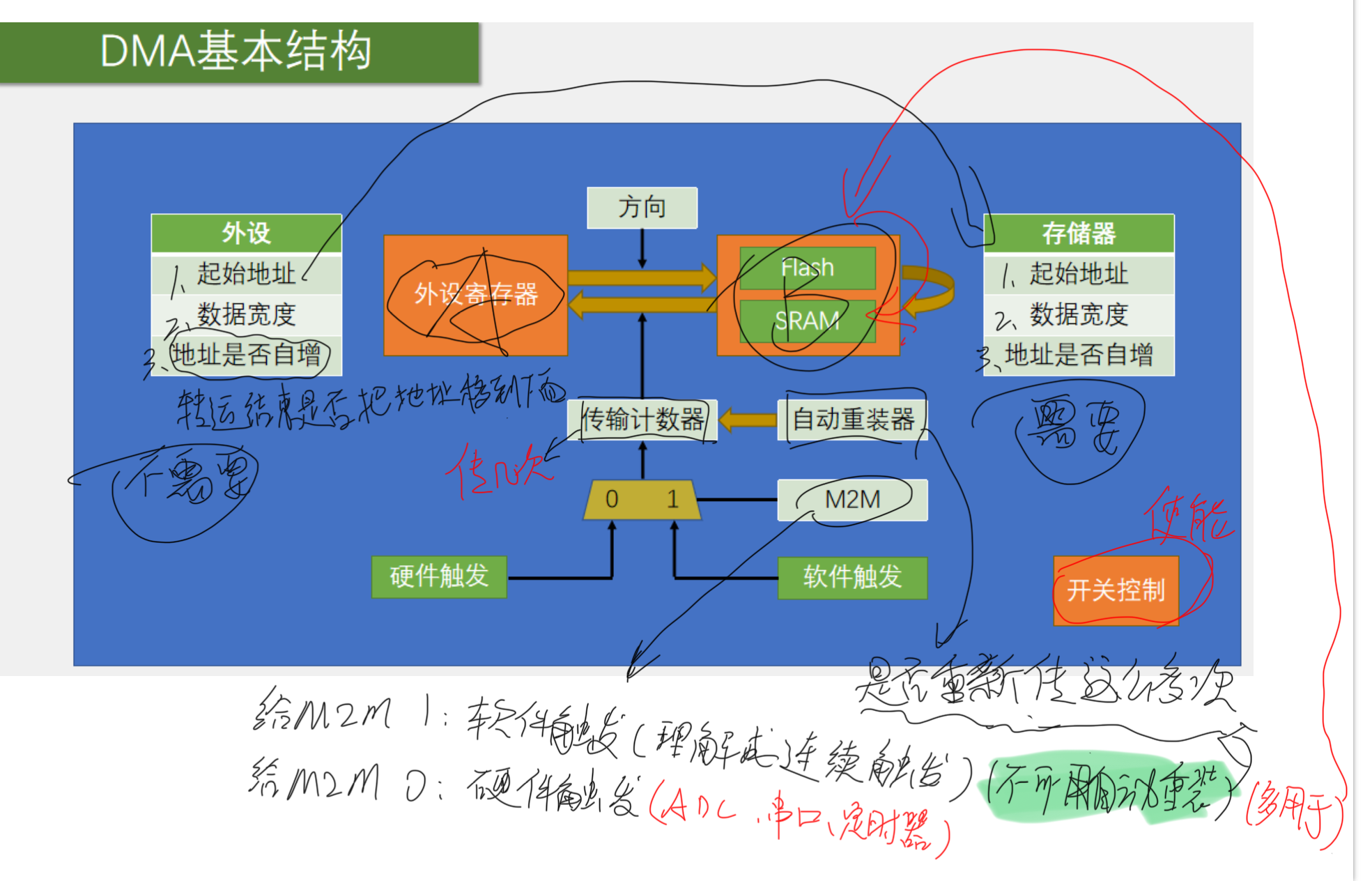

四 、DMA基本结构

五、两种转运模式

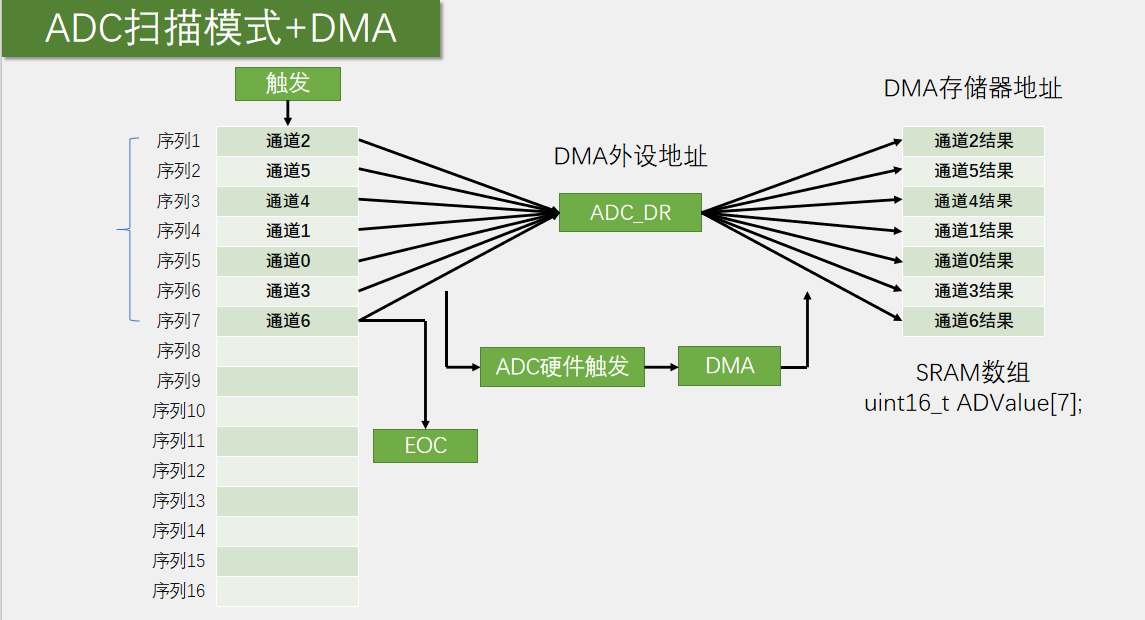

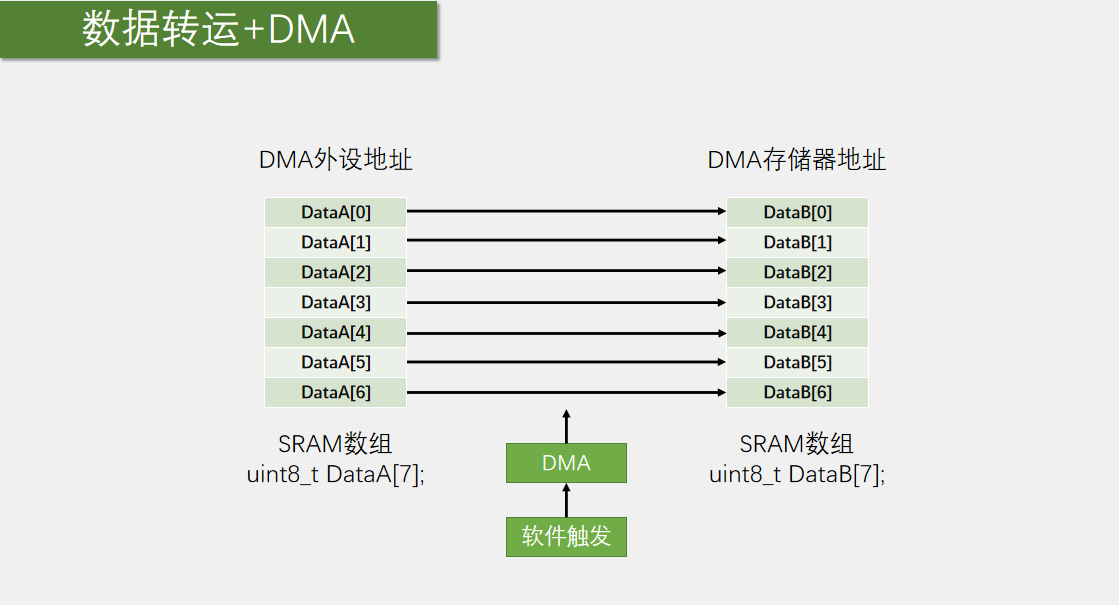

六、代码部分

1. void DMA_DeInit(DMA_Channel_TypeDef* DMAy_Channelx);//恢复缺损配置
2. void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct);//初始化
3. void DMA_StructInit(DMA_InitTypeDef* DMA_InitStruct);//结构体初始化
4. void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Channelx, FunctionalState NewState);//使能
5. void DMA_ITConfig(DMA_Channel_TypeDef* DMAy_Channelx, uint32_t DMA_IT, FunctionalState NewState);//中断输出使能
7. //设置当前数据寄存器
8. void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);
10. //获取当前数据寄存器，返回传输寄存器的值
11. uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);
12. FlagStatus DMA_GetFlagStatus(uint32_t DMAy_FLAG);//获取标志位状态
13. void DMA_ClearFlag(uint32_t DMAy_FLAG);//清除标志位
14. ITStatus DMA_GetITStatus(uint32_t DMAy_IT);//获取中断状态
15. void DMA_ClearITPendingBit(uint32_t DMAy_IT);//清除中断挂起位

复制代码

数据转运整体代码：

1. #include "stm32f10x.h"                  // Device header
3. //DMA转运的3个条件：
4. //1：传输计数器大于0
5. //2：触发源有触发信号（软件触发，所以一直都有触发信号）
6. //3：DMA使能
8. uint16_t MyDMA_size;
10. void MyDMA_init(uint32_t AddrA,uint32_t AddrB,uint16_t Size)
11. {
12.         MyDMA_size = Size;
13.   RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);//DMA是AHB总线设备
14.
15.         DMA_InitTypeDef DMA_InitStruct;
16.         DMA_InitStruct.DMA_PeripheralBaseAddr = AddrA; //外设站点的起始地址,写一个32位的地址
17.         DMA_InitStruct.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
18.         //外设站点的数据宽度,这里是以字节的方式传输
19. // DMA_PeripheralDataSize_Byte     字节，就是uint8_t
20. // DMA_PeripheralDataSize_HalfWord    半字，就是uint16_t
21. // DMA_PeripheralDataSize_Word        字，就是uint32_t
22.
23.         DMA_InitStruct.DMA_PeripheralInc = DMA_PeripheralInc_Enable;      //外设站点的是否自增
24.
25.         DMA_InitStruct.DMA_MemoryBaseAddr = AddrB;     //存储器站点的起始地址
26.         DMA_InitStruct.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;     //存储器站点的数据宽度
27.         DMA_InitStruct.DMA_MemoryInc = DMA_MemoryInc_Enable;          //存储器站点的是否自增,选择自增。
28.
29.
30.         DMA_InitStruct.DMA_DIR  = DMA_DIR_PeripheralSRC;               //传输方向
31. // DMA_DIR_PeripheralDST         外设站点作为DST，destination，目的地，传输方向是存储器站点到外设站点
32. // DMA_DIR_PeripheralSRC         外设站点作为        SRC，source，源头，外设站点到存储器站点的传输方向
33.         DMA_InitStruct.DMA_BufferSize = Size;         //缓冲区大小，也就是传输计数器,传输次数
34.         DMA_InitStruct.DMA_Mode = DMA_Mode_Normal;    //传输模式，是否使用自动重装
35.         DMA_InitStruct.DMA_M2M = DMA_M2M_Enable;
36.         //选择是否是存储器到存储器，也就是选择硬件触发还是软件触发，这里选择软件触发
37.         DMA_InitStruct.DMA_Priority = DMA_Priority_Medium;    //优先级，按照参数要求，给一个优先级
38.
39.         DMA_Init(DMA1_Channel1,&DMA_InitStruct);
40.
41.
42.         DMA_Cmd(DMA1_Channel1,DISABLE);
43. }
45. void MyDMA_Transfer(void)  //DMA传输函数
46. {
47.          //需要给传输计数器赋值，需要先给DMA失能！！！！！！！！！！
48.         DMA_Cmd(DMA1_Channel1,DISABLE);
49.
50.         DMA_SetCurrDataCounter(DMA1_Channel1,MyDMA_size);
51.         DMA_Cmd(DMA1_Channel1,ENABLE);
52.
53.         //等待转运完成
54. while        (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);         //这里选择转运完成标志位
55. DMA_ClearFlag(DMA1_FLAG_TC1);
56. //DMA1_FLAG_GL1  全局标志位
57. //DMA1_FLAG_TC1  转运完成标志位
58. //DMA1_FLAG_HT1  转运过半标志位
59. //DMA1_FLAG_TE1  转运错位标志位
60. }

复制代码

AD多通道加DMA转运代码：

1. #include "stm32f10x.h"                  // Device header
3. uint16_t AD_Value[4];
5. void AD_init(void)
6. {
7.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
8.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
9.   RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);//DMA是AHB总线设备
10.
11.         RCC_ADCCLKConfig(RCC_PCLK2_Div6);
12.
13.         GPIO_InitTypeDef GPIO_InitStruct;                     //第一个是结构体类型，后面是它的名字
14.         GPIO_InitStruct.GPIO_Mode= GPIO_Mode_AIN;         //模式为模拟输入
15.         GPIO_InitStruct.GPIO_Pin= GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;            //开启所有端口
16.         GPIO_InitStruct.GPIO_Speed= GPIO_Speed_50MHz;         //选择50mhz
17.         GPIO_Init(GPIOA, &GPIO_InitStruct);
18.
20.
21.         //配置序列里的通道(（1：ADCX,2:指定的通道，3：序列几的位置，4：指定通道的采样时间）)
22.         ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);
23.         ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
24.         ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
25.         ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);
28.         ADC_InitTypeDef ADC_InitStruct;
29.         ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;//ADC转换模式，这里选择独立模式，ADC1和ADC2各自转换
30.         ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;//左对齐还是右对齐
31.   ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
32.         //外部触发转换选择，触发控制的触发源选择,这里的参数是外部触发none，也就是不使用外部触发，使用内部触发
33.         ADC_InitStruct.ADC_ContinuousConvMode = ENABLE;//连续转换模式，非扫描模式
34.         ADC_InitStruct.ADC_ScanConvMode =  ENABLE;      //扫描转换模式，单次转换
35.   ADC_InitStruct.ADC_NbrOfChannel =  4;           //通道数目，
36.   ADC_Init(ADC1,&ADC_InitStruct);
37.
38.         //中断和看门狗如果有需要可以在下面配置//
39.
40.
41.         //*******************//
42.
43.
44.         //****************DMA配置***************//
45.
46.         DMA_InitTypeDef DMA_InitStruct;
47.         DMA_InitStruct.DMA_PeripheralBaseAddr =(uint32_t)&ADC1->DR; //外设站点的起始地址,写一个32位的地址
48.         DMA_InitStruct.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
49.         //外设站点的数据宽度,这里是以字节的方式传输
50. // DMA_PeripheralDataSize_Byte     字节，就是uint8_t
51. // DMA_PeripheralDataSize_HalfWord    半字，就是uint16_t
52. // DMA_PeripheralDataSize_Word        字，就是uint32_t
53.
54.         DMA_InitStruct.DMA_PeripheralInc = DMA_PeripheralInc_Disable;      //外设站点的是否自增
55.
56.         DMA_InitStruct.DMA_MemoryBaseAddr = (uint32_t)AD_Value;     //存储器站点的起始地址
57.         DMA_InitStruct.DMA_MemoryDataSize = DMA_PeripheralDataSize_HalfWord;     //存储器站点的数据宽度
58.         DMA_InitStruct.DMA_MemoryInc = DMA_MemoryInc_Enable;          //存储器站点的是否自增,选择自增。
59.
60.
61.         DMA_InitStruct.DMA_DIR  = DMA_DIR_PeripheralSRC;               //传输方向
62. // DMA_DIR_PeripheralDST         外设站点作为DST，destination，目的地，传输方向是存储器站点到外设站点
63. // DMA_DIR_PeripheralSRC         外设站点作为        SRC，source，源头，外设站点到存储器站点的传输方向
64.         DMA_InitStruct.DMA_BufferSize = 4;         //缓冲区大小，也就是传输计数器,传输次数
65.         DMA_InitStruct.DMA_Mode = DMA_Mode_Normal;    //传输模式，是否使用自动重装
66.         DMA_InitStruct.DMA_M2M = DMA_M2M_Disable;
67.         //选择是否是存储器到存储器，也就是选择硬件触发还是软件触发，这里选择软件触发
68.         DMA_InitStruct.DMA_Priority = DMA_Mode_Circular;    //优先级，按照参数要求，给一个优先级
69.
70.         DMA_Init(DMA1_Channel1,&DMA_InitStruct);
71.
72.         ADC_DMACmd(ADC1,ENABLE);
73.         DMA_Cmd(DMA1_Channel1,ENABLE);
74.
75.
76.
77.         //*****************************************//
78.
79.         ADC_Cmd(ADC1,ENABLE);
80.
81.         //***********对ADC进行校准*****************//
82.         ADC_ResetCalibration(ADC1);//复位校准
83.   while (ADC_GetResetCalibrationStatus(ADC1) == SET);//返回复位校准的状态，一直循环等它硬件清0.说明复位校准完成
84.   ADC_StartCalibration(ADC1);//启动校准，内部电路自动进行校准
85.   while (ADC_GetCalibrationStatus(ADC1) == SET);//获取校准状态,等待校准是否完成
87.         ADC_SoftwareStartConvCmd(ADC1,ENABLE); //软件触发转换的函数，ADC开始转换。
89. }

复制代码
