ZigBee模块通信协议的树形拓扑组网结构

Zigbee无线通信协议的树形拓扑包括Co-ordinator(zigbee模块-协调器)节点、多个Router(zigbee模块-路由器)和Enddevice(zigbee模块-协调器)节点。Co-ordinator(zigbee模块-协调器)连接多个Router(zigbee模块路由器)和Endbeevice(zigbee模块协调器)，并连接多个Router(zigbee模块路由器)和enddevice(zigbee模块路由器)，zigbee也可连接多个Router(zigbee模块路由器)和enddevice(zigbee)，通过这种方式叠加多个层次形成树状网络。

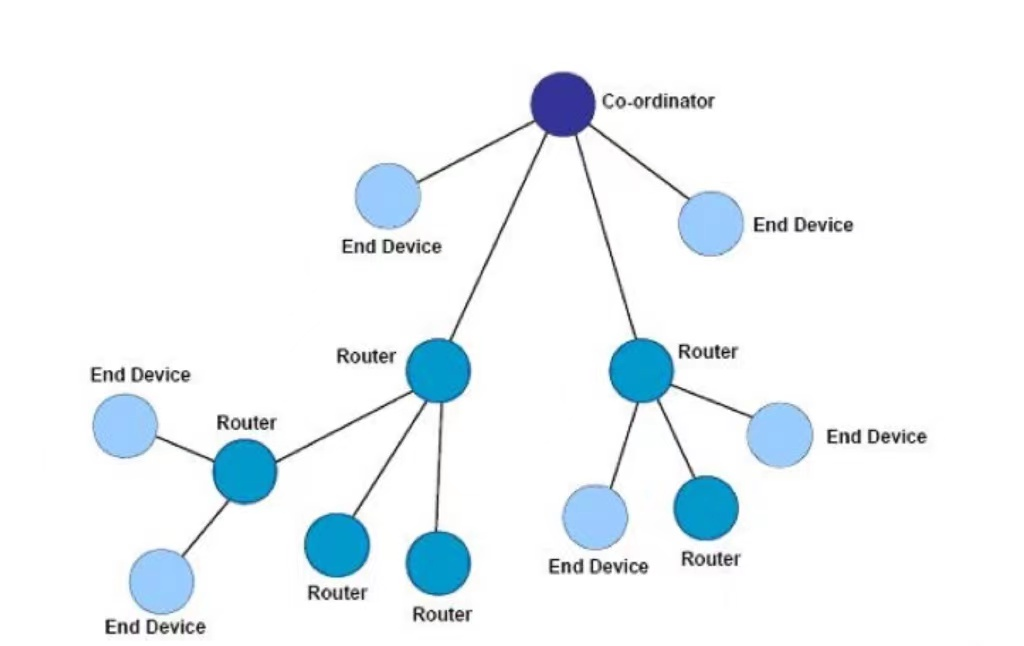

Zigbee传输协议技术的树形拓扑结构如图:

Zigbee模块无线通信中需要注意的是：

Co-ordinator （zigbee协调器）节点和 Router （zigbee路由）节点可以由多个连接的子节点。
但End Device（zigbee终端）节点不能再连接其他子节点。
有同一个父节点（zigbee模块协调器或路由）的节点之间可以称为兄弟节点
有同一个祖父节点（zigbee协调器或路由）的节点之间可以称为堂兄弟节点

Zigbee通信协议技术树状拓扑中的通信规则：

每个路由节点只能在其父节点和子节点之间进行通讯。
如果需要在节点之间发送数据，信息会沿着树的路由向上发送到最近的祖先节点，然后向下发送到目标节点。
树形拓扑的缺点点：只有一个路由通道有信息，也只有一个路由通道。此外，通过协议堆栈层处理信息的传输路由，整个通信路由过程对应用层相对透明。
