本文是 kubernetes 的控制面组件 kubelet 系列文章第一篇，主要讲解了 kubelet是什么、核心功能、工作流程、架构设计。并且对kubelet架构的API接口层的主通信接口10250、cadvisor监控收罗端口4194、只读API端口10255、健康检查端口10248分别举行了详细介绍
- 希望各人多多 点赞 关注 评论 收藏，作者会更有动力继承编写技术文章
1.kubelet 简介
1.1.kubelet 是什么

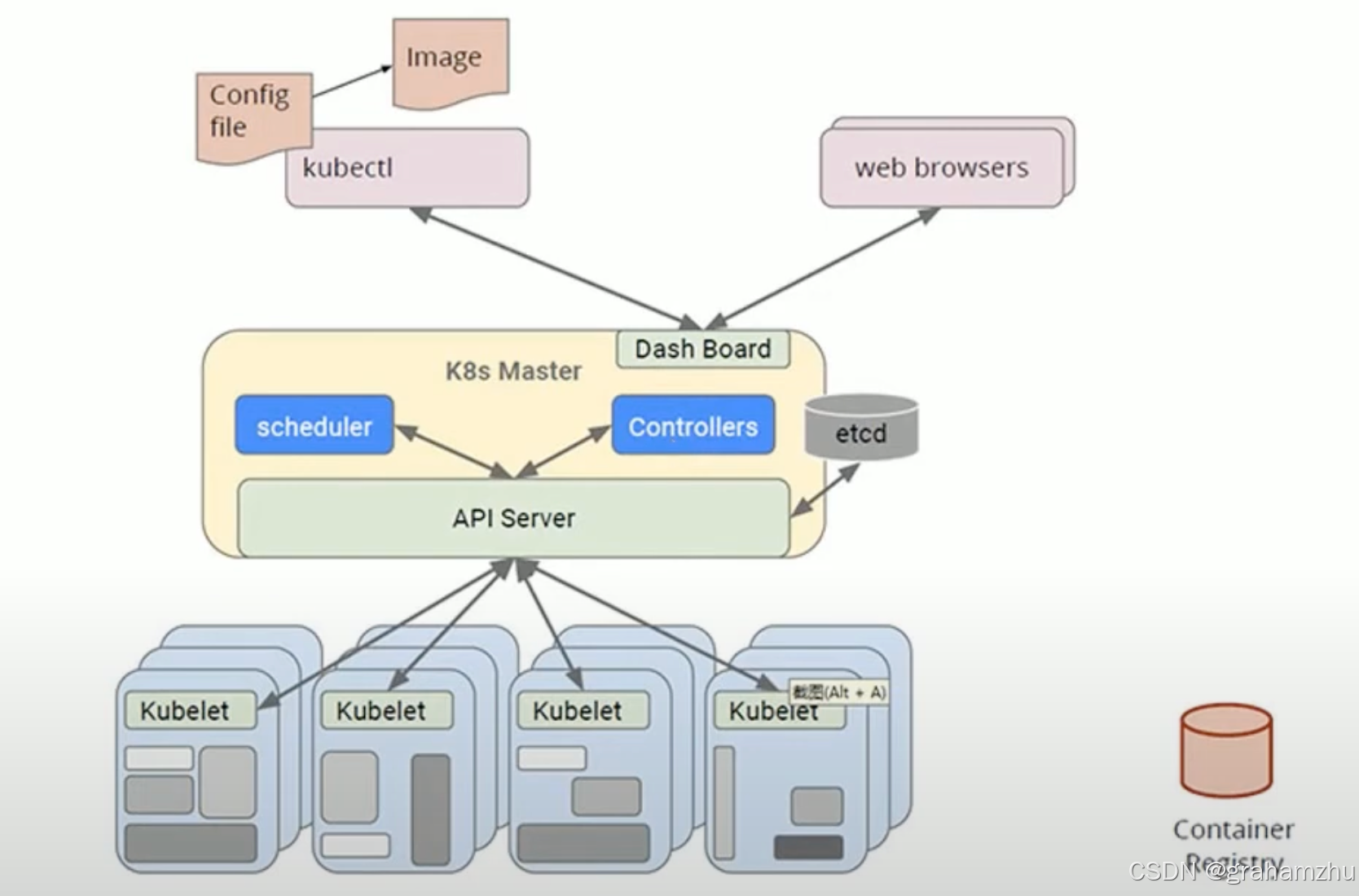

- 前面kubernetes架构讲解时，对 kubelet 的初步熟悉：
- 每个节点上都会跑一个Kubelet，负责上报 节点状态，pod状态、pod资源利用情况等信息到ApiServer，由ApiServer写入etcd。
- 同时，Kubelet也会和apiserver交互，当发现 有pod被 Schedule 调度到本身所在node时，就会调用一系列标准接口，拉起pod的进程，并为之挂载网络和存储。
- kubelet通过对 容器运行时（CRI）、容器网络标准（CNI）、容器存储标准（CSI） 的调用，完成pod 容器、网络、存储 的管理
- Kubelet 是 Kubernetes 集群 工作节点 的核心署理组件
- 我们前面学习的 etcd、apiserver、scheduler、controller-manager等，都属于上级管理部门，负责 存储数据、举行决议、下发下令，不会直接参与干活
- Kubelet 是真正的worker，是Node的核心署理组件，它直接与节点上的容器运行时（如 Docker、containerd）交互，确保 Pod 及其容器按照集群控制平面下发的指令精确运行，是 Kubernetes 实现“节点自治”本领的关键模块
1.2.kubelet 的核心功能
功能模块核心本领相关组件Pod 生命周期管理根据 PodSpec 创建/销毁容器，处理处罚重启计谋（Always/OnFailure/Never）PodManager、ContainerRuntime容器健康监控执行 Liveness/Readiness/Startup 探针，主动触发容器重启（失败时）ProbeManager、StatusManager资源管理监控 CPU/内存/磁盘利用，执行驱逐计谋（当节点资源不敷时）EvictionManager、CAdvisor存储卷管理挂载 PersistentVolume，处理处罚 Secret/ConfigMap 注入VolumeManager网络配置通过 CNI 插件为 Pod 分配 IP，维护网络定名空间NetworkPlugin节点状态陈诉每 10 秒向 API Server 上报节点资源利用率及健康状态API Server镜像管理主动拉取镜像，执行垃圾回收（凌驾磁盘阈值时按 LRU 计谋清理）ImageGC 1.3.kubelet核心工作流程
1.4.kubelet 的 pod事件泉源
参考：https://kubernetes.feisky.xyz/concepts/components/kubelet#pod-guan-li
- Kubelet 以 PodSpec 的方式工作。PodSpec 是描述一个 Pod 的 YAML 或 JSON 对象。 kubelet 采取一组通过各种机制提供的 PodSpecs（主要通过 apiserver），并确保这些 PodSpecs 中描述的 Pod 正常健康运行。
- 向 Kubelet 提供节点上须要运行的 Pod 清单的方法：
- 文件：启动参数 --config 指定的配置目次下的文件 (默认 / etc/kubernetes/manifests/)。该文件每 20 秒重新检查一次（可配置）。
- HTTP endpoint (URL)：启动参数 --manifest-url 设置。每 20 秒检查一次这个端点（可配置）。
- API Server：通过 API Server 监听 etcd 目次，同步 Pod 清单。
- HTTP server：kubelet 侦听 HTTP 请求，并相应简单的 API 以提交新的 Pod 清单。
2.Kubelet 架构设计
- API 接口层
- kubelet API
- cAdvisor API
- 只读API
- 健康检查 API
- 核心功能层，可分为3个模块：
- 核心管理模块：PLEG、cAdvisor、GPUManager、OOMWatcher、ProbeManager、DiskSpaceManager、EvictionManager
- 运行时和谐模块：syncLoop、PodWorker
- 容器生命周期管理模块：StatusManager、VolumeManager、ImageGC、ContainerGC、ImageManager、CertificateManager
- CRI 接口层
- 容器执行引擎接口，作为grpc client 与真正的容器运行时（Dockershim/rkt/containerd）交互
3.kubelet API 接口层
3.1.kubelet API 主通信端口：10250
3.1.1.端口 10250 的核心作用
- Kubelet 的 10250 端口 是其默认的 HTTPS 主通信端口，负担以下核心功能：
- Pod 生命周期管理：吸收来自 API Server 的指令，创建、更新或删除 Pod。
- 资源监控数据暴露：提供容器和节点的性能指标（通过集成 cAdvisor）。
- 调试与运维接口：支持访问容器日志、执行下令（如 kubectl exec）、端口转发等。
- 节点状态上报：向 API Server 报告节点健康状态和资源容量。
3.1.2.协议与认证机制
- 协议：利用 HTTPS（TLS 加密），确保通信安全性。
- 认证方式：
- X.509 客户端证书：Kubelet 主动生成证书，由集群 CA 签发。
- Bearer Token：基于 ServiceAccount 的 JWT Token（需 RBAC 授权）。
- 匿名访问（默认关闭）：需显式启用 --anonymous-auth=true（不推荐）。
3.1.3.关键 API 端点
- 通过 https://<Node-IP>:10250 可访问以下核心接口
3.1.3.1.监控与指标
- /metrics：Prometheus 格式的 Kubelet 自身指标（如 goroutine 数量、请求延迟）。
- /metrics/cadvisor：容器资源利用指标（CPU、内存、网络等），由 cAdvisor 提供。
- /metrics/resource：Kubernetes 资源模型指标（如 kubelet_container_cpu_usage_seconds_total）。
3.1.3.2.Pod 与容器操作**
- /pods：获取节点上所有 Pod 的详细信息（JSON 格式）。
- /containerLogs/<namespace>/<pod>/<container>：查看容器日志（对应 kubectl logs）。
- /exec/<namespace>/<pod>/<container>：在容器内执行下令（对应 kubectl exec）。
- /portForward/<namespace>/<pod>：端口转发到容器（对应 kubectl port-forward）。
3.1.3.3.调试与健康检查**
- /healthz：检查 Kubelet 是否健康（返回 200 OK 或错误码）。
- /configz：获取 Kubelet 的当前配置（需启用 --enable-debugging-handlers=true）。
3.1.4.安全配置
3.1.4.1.证书与 TLS
- Kubelet 证书：
- 由集群 CA 主动签发（若启用 --rotate-certificates 支持证书轮换）。
- 存储在节点上的 /var/lib/kubelet/pki 目次。
- 客户端访问：
- 利用集群 CA 证书验证 Kubelet 服务端身份。
- 客户端需提供有效证书或 Token 举行身份认证。
3.1.4.2.RBAC 授权
- 为监控工具或管理员配置最小权限的 RBAC 规则：
- apiVersion: rbac.authorization.k8s.io/v1
- kind: ClusterRole
- metadata:
- name: kubelet-reader
- rules:
- - apiGroups: [""]
- resources: ["nodes/metrics", "nodes/proxy", "nodes/log", "nodes/spec"]
- verbs: ["get", "list", "watch"]
- ---
- apiVersion: rbac.authorization.k8s.io/v1
- kind: ClusterRoleBinding
- metadata:
- name: kubelet-reader-binding
- subjects:
- - kind: ServiceAccount
- name: prometheus
- namespace: monitoring
- roleRef:
- kind: ClusterRole
- name: kubelet-reader
- apiGroup: rbac.authorization.k8s.io
3.1.5.1.利用 kubectl proxy（绕过 TLS 验证）
- kubectl proxy --port=8080 &
- curl http://localhost:8080/api/v1/nodes/<node-name>/proxy/metrics/cadvisor
- # 使用 ServiceAccount Token
- TOKEN=$(cat /var/run/secrets/kubernetes.io/serviceaccount/token)
- curl -k -H "Authorization: Bearer $TOKEN" https://<Node-IP>:10250/metrics/cadvisor
- # 使用客户端证书（如 kubeconfig 中的证书）
- curl --cert /path/to/client.crt --key /path/to/client.key --cacert /path/to/ca.crt https://<Node-IP>:10250/metrics
- 禁用匿名访问：确保 Kubelet 启动参数包含 --anonymous-auth=false。
- 启用证书轮换：配置 --rotate-certificates=true 提拔密钥安全性。
- 限制网络访问：
- 通过防火墙规则仅允许 API Server 和监控系统访问 10250 端口。
- 利用 Kubernetes NetworkPolicy 限制 Pod 到 Kubelet 的通信。
- 源码位置：
- pkg/kubelet/server/server.go（核心折务端实现）
- pkg/kubelet/server/auth.go（认证鉴权逻辑）
3.2.cAdvisor资源监控数据收罗 端口：4194
3.2.1.cAdvisor 的作用
- cAdvisor 是一个开源的容器资源监控工具，集成在 Kubelet 中，用于实时网络节点和容器的资源利用数据，包括：
- CPU 利用率
- 内存利用量
- 文件系统（磁盘）利用情况
- 网络流量统计
- 容器的启动时间和运行状态等。
- 这些数据通过 REST API 暴露，供 Prometheus、Heapster 或其他监控系统收罗。
3.2.2.端口 4194 现已不支持
- 在 Kubernetes 早期版本（如 1.7 之前），cAdvisor 默认通过端口 4194 对外暴露监控数据。
- 用户可以直接访问 http://<Node-IP>:4194/metrics 获取容器的 Prometheus 格式指标
- 从 Kubernetes 1.12 开始，出于安全性和架构简化的考虑，Kubelet 默认不再单独监听 4194 端口，而是将 cAdvisor 的 API 集成到 Kubelet 的主 API 端口（默认 10250）中。具体变化包括：
- cAdvisor 数据路径合并：cAdvisor 的监控数据现在通过 Kubelet 的 /metrics/cadvisor 端点暴露，访问地点为 https://<Node-IP>:10250/metrics/cadvisor。
- 认证与授权：访问须要经过 Kubelet 的 TLS 认证（如利用 ServiceAccount Token 或客户端证书），避免未授权访问风险。
- 旧端口弃用：4194 端口默认关闭，若需启用需显式配置 Kubelet 参数（不推荐）。
3.2.3.通过 Kubelet 主端口（10250）访问 cAdvisor 数据
- # 利用 kubectl 署理绕过 TLS 认证（仅测试情况）kubectl proxy --port=8080 &
- curl http://localhost:8080/api/v1/nodes/<node-name>/proxy/metrics/cadvisor
- # 直接访问（需配置证书或 Token）curl -k -H "Authorization: Bearer $(cat /var/run/secrets/kubernetes.io/serviceaccount/token)" https://<Node-IP>:10250/metrics/cadvisor
- 通过 /metrics/cadvisor 获取的 Prometheus 格式数据片断：
- container_cpu_usage_seconds_total{container="nginx", namespace="default", pod="nginx-abc123"} 12345.67
- container_memory_usage_bytes{container="nginx", namespace="default", pod="nginx-abc123"} 56789012
- 源码位置：
- pkg/kubelet/cadvisor/cadvisor_linux.go（平台相关实现）
- vendor/github.com/google/cadvisor/manager/manager.go（核心逻辑）
3.3.只读API 端口10255（状态查询）
3.3.1.端口 10255 的基本作用
- Kubelet 的 10255 端口 是一个 只读（Read-Only）HTTP 端口，主要用于暴露节点和 Pod 的监控数据及健康状态。它提供无需认证的访问，常用于以下场景：
- 资源监控：获取节点和容器的 CPU、内存、磁盘等指标。
- 健康检查：检查 Kubelet 和节点的工作状态。
- 调试与诊断：快速查看节点上运行的 Pod 列表或容器状态。
3.3.2.端口 10255 的暴露端点
- 通过 http://<Node-IP>:10255 可访问以下关键端点：
- /healthz：检查 Kubelet 的健康状态，返回 200 OK 表现正常。
- /pods：返回节点上所有 Pod 的清单（JSON 格式）。
- /metrics：暴露 Prometheus 格式的监控指标（包括 cAdvisor 数据）。
- /metrics/cadvisor：直接获取容器的详细资源利用指标（与 10250 端口的路径一致）。
- /spec：返回节点的硬件和操作系统信息（如 CPU 核心数、内存巨细等）。
3.3.3.只读端口10255已默认弃用
- 早期版本（如 Kubernetes 1.10 之前）：
- 默认启用 10255 端口，供监控工具（如 Heapster）或管理员直接访问，无需认证。
- 安全改进（Kubernetes 1.10+）：
- 由于无需认证的特性存在安全风险，Kubernetes 逐步弃用该端口：
- 1.10+ 版本：默认关闭 10255 端口，需显式启用。
- 1.18+ 版本：部门发行版（如 Kubeadm 部署的集群）完全禁用该端口。
- 1.20+ 版本：Kubelet 参数 --read-only-port 被标志为废弃，将来大概移除。
- 直接查看kubelet配置，可以看到确实已标志废弃
- # kubelet -h | grep read-only-port
- --read-only-port int32 The read-only port for the Kubelet to serve on with no authentication/authorization (set to 0 to disable) (default 10255) (DEPRECATED: This parameter should be set via the config file specified by the Kubelet's --config flag. See https://kubernetes.io/docs/tasks/administer-cluster/kubelet-config-file/ for more information.)
- 若需临时启用（仅限测试情况），需配置 Kubelet 的启动参数：
- # 编辑 Kubelet 配置文件（如 /etc/kubernetes/kubelet.conf）
- KUBELET_ARGS="--read-only-port=10255"
- # 或者通过 systemd 服务文件添加参数
- ExecStart=/usr/bin/kubelet --read-only-port=10255 ...
- 注意：启用后需确保节点防火墙限制对该端口的访问！
3.3.5.访问示例
- curl http://<Node-IP>:10255/pods
- curl http://<Node-IP>:10255/metrics
- curl -v http://<Node-IP>:10255/healthz
- 默认的 Kubelet HTTPS 端口（10250）提供相同功能，但需认证：
- # 使用 ServiceAccount Token 访问（需 RBAC 授权）
- TOKEN=$(cat /var/run/secrets/kubernetes.io/serviceaccount/token)
- curl -k -H "Authorization: Bearer $TOKEN" https://<Node-IP>:10250/metrics
特性端口 10255 (只读)端口 10250 (读写)协议HTTP（明文）HTTPS（加密）认证无需证书或 Token功能只读数据（如监控、Pod 列表）读写操作（如执行下令、日志访问）安全性低高默认状态新版本默认关闭始终启用 3.4.健康检查 /healthz 端口10248
3.4.1./healthz 端点简介
- /healthz 是 kubelet 的关键健康检查接口，用于指示其运行状态：
- 功能与用途
- 存活探针（Liveness Probe）：供 kubelet 自身或外部系统（如 API Server）检查其是否正常运行。
- 健康状态反馈：返回 200 OK 表现健康，其他状态码（如 500）表现异常。
- 依赖项检查：某些配置下会验证 kubelet 依赖的组件（如容器运行时）是否可用。
- /healthz 端点的访问端口 默认10248
- 可以通过kubelet 参数 --healthz-port 指定端口
3.4.2./healthz 访问示例
- 相应为ok，则表现节点健康
- # 查看本地端口监听情况
- # ss -tuln | grep 10248
- tcp LISTEN 0 4096 127.0.0.1:10248 *:*
- # curl http://localhost:10248/healthz
- ok
- 安全性设计
- 本地访问限制：默认仅监听 127.0.0.1，不暴露给外部网络。
- 无认证机制：由于仅限本机访问，无需额外认证。
3.4.3.10248 与主端口 10250 的区别
特性端口 10248 (--healthz-port)端口 10250（主 API 端口）协议HTTP（明文）HTTPS（加密）访问范围仅本机（localhost）外部网络（默认监听所有接口）功能仅健康检查（/healthz）全功能 API（Pod 管理、监控等）认证无逼迫证书/Token 认证 3.4.4.--healthz-port 参数状态与版本变化
- 弃用状态：
- --healthz-port 参数已被标志为 废弃（DEPRECATED），Kubernetes 推荐通过 kubelet 配置文件（由 --config 指定）设置相关参数。
- 弃用原因：
- Kubernetes 逐步淘汰下令行参数，转向同一的配置文件管理，以提高可维护性。
- 版本影响：
- 1.10+ 版本：开始推荐利用配置文件。
- 1.23+ 版本：部门发行版大概默认关闭该端口。
4.kubelet 核心功能层
- 请见：Kubernetes控制平面组件：Kubelet详解（二）：核心功能层
- 本文主要讲解了 kubelet 架构中的核心功能层，包括核心管理模块的 PLEG、cAdvisor、GPUManager、OOMWatcher、ProbeManager、DiskSpaceManager、EvictionManager；运行时和谐模块的 syncLoop、PodWorker，以及容器生命周期管理模块的 StatusManager、VolumeManager、ImageGC、ContainerGC、ImageManager、CertificateManager，对每个组件都做了详细讲解
