驱动开发硬核特训 · Day 27（下篇）：深入掌握 Common Clock Framework 架构与实战开发

节。

---

在本篇内容中，我们将围绕 Linux 内核中的时钟子系统焦点架构 —— Common Clock Framework（简称 CCF）睁开深入解说，目标是帮助你全面理解其设计理念、重要数据结构、注册流程、驱动实现方式，以及怎样基于 NXP i.MX8MP 平台进行完整的时钟驱动开发。

---

一、Common Clock Framework 简介

Common Clock Framework（CCF）是 Linux 内核自 v3.4 起引入的通用时钟架构，用于统一管理 SoC 上所有的时钟资源，解决平台异构、驱动分裂、代码冗余等问题。
CCF 的设计目标是：

• 提供统一的时钟抽象接口（如 clk_get() / clk_prepare() / clk_enable()）。

• 支持复杂的时钟树结构，包括分频、门控、复用器等组件。

• 支持时钟源的动态切换与频率动态调整（DFS）。

• 解耦装备驱动与时钟控制的实现。


---

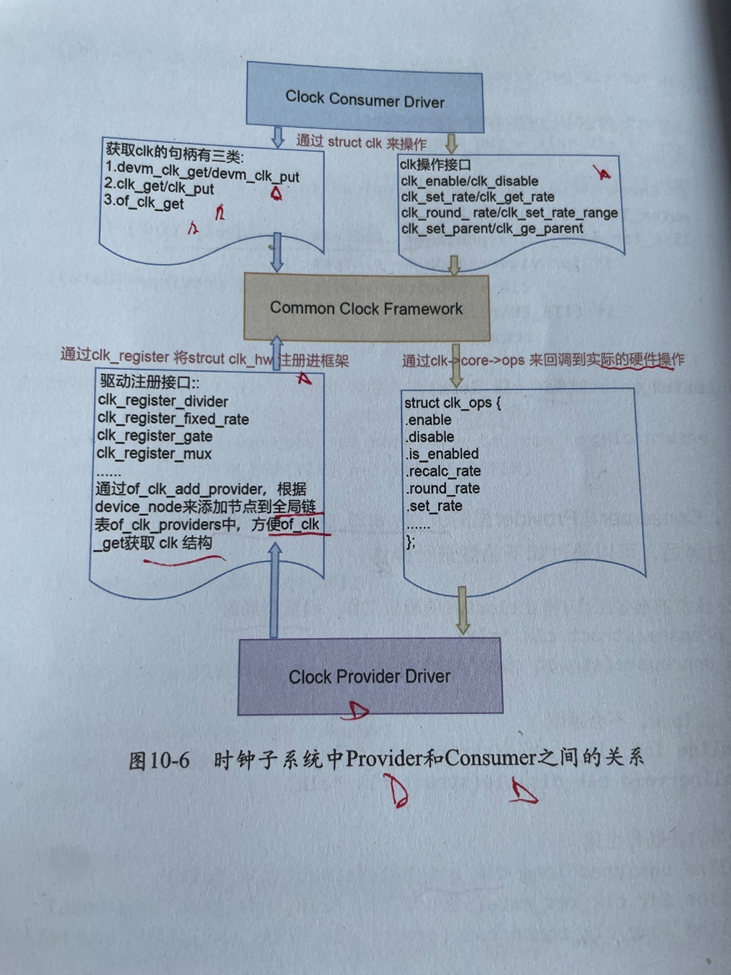

二、CCF 的三大焦点脚色与架构总览

在上一篇中我们已概述三个焦点脚色：
脚色作用示例时钟提供者（Provider）注册并实现时钟控制逻辑，如 PLL、分频器、门控器NXP CCM 时钟控制器驱动时钟消费者（Consumer）使用时钟接口获取和启用时钟UART/I2C 等外设驱动时钟框架（Framework）统一管理所偶然钟，维护拓扑关系与接口drivers/clk/clk.c 架构示意图：

1. +---------------------+      +-------------------+
2. | UART 驱动 (Consumer)|<---->|   CCF 框架层       |
3. +---------------------+      +-------------------+
4.                                       ↑
5.                                       |
6.                             +---------------------+
7.                             | 时钟控制器驱动       |
8.                             | (如 fsl-imx8mp-ccm)  |
9.                             +---------------------+

复制代码

---

三、CCF 焦点数据结构分析

1. struct clk_hw

该结构体表示一个底层时钟硬件实体，由时钟提供者实现：

1. struct clk_hw {
2.     struct clk_core *core;
3.     struct clk_init_data *init;
4.     // 可扩展的私有数据指针
5. };

复制代码

2. struct clk_ops

用于定义操作时钟的函数集，是最关键的回调接口：

1. struct clk_ops {
2.     int  (*enable)(struct clk_hw *hw);
3.     void (*disable)(struct clk_hw *hw);
4.     unsigned long (*recalc_rate)(struct clk_hw *hw, unsigned long parent_rate);
5.     long (*round_rate)(struct clk_hw *hw, unsigned long rate,
6.                        unsigned long *parent_rate);
7.     int  (*set_rate)(struct clk_hw *hw, unsigned long rate,
8.                      unsigned long parent_rate);
9.     ...
10. };

复制代码

3. struct clk_init_data

用于注册时钟时的初始化信息：

1. struct clk_init_data {
2.     const char *name;
3.     const struct clk_ops *ops;
4.     const char * const *parent_names;
5.     u8 num_parents;
6.     unsigned long flags;
7. };

复制代码

---

四、时钟提供者（Provider）注册流程

Provider 通过 clk_register() 或 devm_clk_hw_register() 将 clk_hw 实例注册给框架，框架内部建立 clk_core 对象并添加至全局时钟树。
示例流程：

• 定义 clk_ops 实现；

• 构造 clk_hw；

• 填写 clk_init_data；

• 调用 devm_clk_hw_register() 完成注册；

• 若是 platform 装备，通过 of_clk_add_hw_provider() 提供给装备树接口。


---

五、实战开发：NXP i.MX8MP 时钟驱动剖析

我们以 NXP i.MX8MP 的 UART2 根时钟 IMX8MP_CLK_UART2_ROOT 为例，解说从时钟控制器提供者，到 UART2 驱动消费者的完整链路。
1. 装备树设置分析

1. uart2: serial@30890000 {
2.     compatible = "fsl,imx8mp-uart", "fsl,imx6q-uart";
3.     reg = <0x30890000 0x10000>;
4.     interrupts = <GIC_SPI 27 IRQ_TYPE_LEVEL_HIGH>;
5.     clocks = <&clk IMX8MP_CLK_UART2_ROOT>,
6.              <&clk IMX8MP_CLK_UART2_ROOT>;
7.     clock-names = "ipg", "per";
8.     status = "disabled";
9. };

复制代码

<&clk IMX8MP_CLK_UART2_ROOT> 表示装备节点引用了 ID 为 IMX8MP_CLK_UART2_ROOT 的时钟，provider 必须实现它。
2. Provider 实现（drivers/clk/imx/clk-imx8mp.c）

1. static const struct imx8m_clk_root_clk uart2_root = {
2.     .id = IMX8MP_CLK_UART2_ROOT,
3.     .name = "uart2_root_clk",
4.     .parent_names = (const char *[]){ "uart2_div" },
5.     .num_parents = 1,
6.     .flags = CLK_SET_RATE_PARENT,
7. };

复制代码

注册流程：

1. hw = imx8m_clk_hw_register_composite(NULL, clk_root->name,
2.                                      clk_root->parent_names, clk_root->num_parents,
3.                                      mux_hw, &clk_mux_ops,
4.                                      rate_hw, &clk_divider_ops,
5.                                      gate_hw, &clk_gate_ops,
6.                                      clk_root->flags);

复制代码

注： 每个 root clock 通常由一个复用器、一个分频器和一个门控组成，符合 CCF 的复适时钟模子。

---

六、时钟消费者怎样使用时钟

驱动中使用以下接口获取与控制时钟：

1. struct clk *clk = devm_clk_get(dev, "ipg");
2. clk_prepare_enable(clk);
3. ...
4. clk_disable_unprepare(clk);

复制代码

内核根据 clock-names 字符串与装备树中的 <&clk ID> 找到实际的 clk_core 实例，进一步调用对应 clk_ops 接口。

---

七、完整代码实例：模仿一个外设时钟 Provider

以下模仿一个名为 "demo-gate-clk" 的时钟，基于 GPIO 控制实现一个简单门控时钟：
1. 示例平台驱动结构：

1. static struct clk_hw *demo_clk_hw;
2. static struct clk_ops demo_clk_ops = {
3.     .enable = demo_clk_enable,
4.     .disable = demo_clk_disable,
5. };
7. static int demo_clk_probe(struct platform_device *pdev)
8. {
9.     struct clk_init_data init;
10.     demo_clk_hw = devm_kzalloc(&pdev->dev, sizeof(*demo_clk_hw), GFP_KERNEL);
12.     init.name = "demo-gate-clk";
13.     init.ops = &demo_clk_ops;
14.     init.num_parents = 0;
15.     init.flags = 0;
16.     demo_clk_hw->init = &init;
18.     clk_hw_register(&pdev->dev, demo_clk_hw);
19.     of_clk_add_hw_provider(pdev->dev.of_node, of_clk_hw_simple_get, demo_clk_hw);
20.     return 0;
21. }

复制代码

2. 在装备树中形貌该时钟：

1. demo_clk: demo-clk {
2.     compatible = "vendor,demo-gate-clk";
3.     #clock-cells = <0>;
4. };

复制代码

3. 在其他装备中消费该时钟：

1. my_peripheral@12340000 {
2.     ...
3.     clocks = <&demo_clk>;
4.     clock-names = "core";
5. };

复制代码

---

八、Framework 的统一管理机制

Linux 内核 CCF 框架通过 clk_core 全局对象池，维持整个时钟拓扑结构，并提供统一接口进行操作与调试。
焦点文件位于 drivers/clk/clk.c，负责：

• 初始化时钟树结构；

• 实现 clk_get()、clk_set_rate() 等函数；

• 管理依靠关系（父子时钟）；

• 调度跨时钟域变动时的同步机制。


框架的调试接口如：

1. cat /sys/kernel/debug/clk/clk_summary

复制代码

可查看当前系统所偶然钟状态。

---

九、总结与实战建议

• Provider 注册逻辑必须按 CCF 规则实现 clk_hw、clk_ops，并注册给框架；

• Consumer 驱动应只依靠尺度 clk_*() 接口，不直接操作硬件；

• Framework 负责维护拓扑、管理父子关系、支持动态调频调占；

• 实战中，先梳理平台提供的 clock ID 定义（如 imx8mp-clock.h），再定位 clock controller 驱动；

• 开发自定义外设或 FPGA 时钟控制时，也可编写 Provider 兼容装备树接口。


---

十、每日提问与答案

问题 1：一个时钟可以有多个父时钟吗？怎样选择？

回答：
可以。CCF 支持多父时钟的复用器机制，注册 clk_hw 时传入多个 parent_names，并实现 set_parent() 和 get_parent() 回调。使用者可调用 clk_set_parent() 选择目标父时钟。

---

问题 2：怎样调试某个时钟未启用的问题？

回答：
可通过以下方式定位：

• cat /sys/kernel/debug/clk/clk_summary
  查看时钟是否启用；

• 查看是否被 Consumer 使用并调用 clk_prepare_enable()；

• 查抄 Provider 的 clk_ops.enable() 是否被成功实行；

• 验证时钟的 parent 是否启用，是否存在 gating 问题。


---

以上即为 Day 27 下篇全部内容，完整解说了 CCF 架构设计与实际使用方式。
下一日我们将正式进入子系统与电源管理集成的驱动开发专题。
