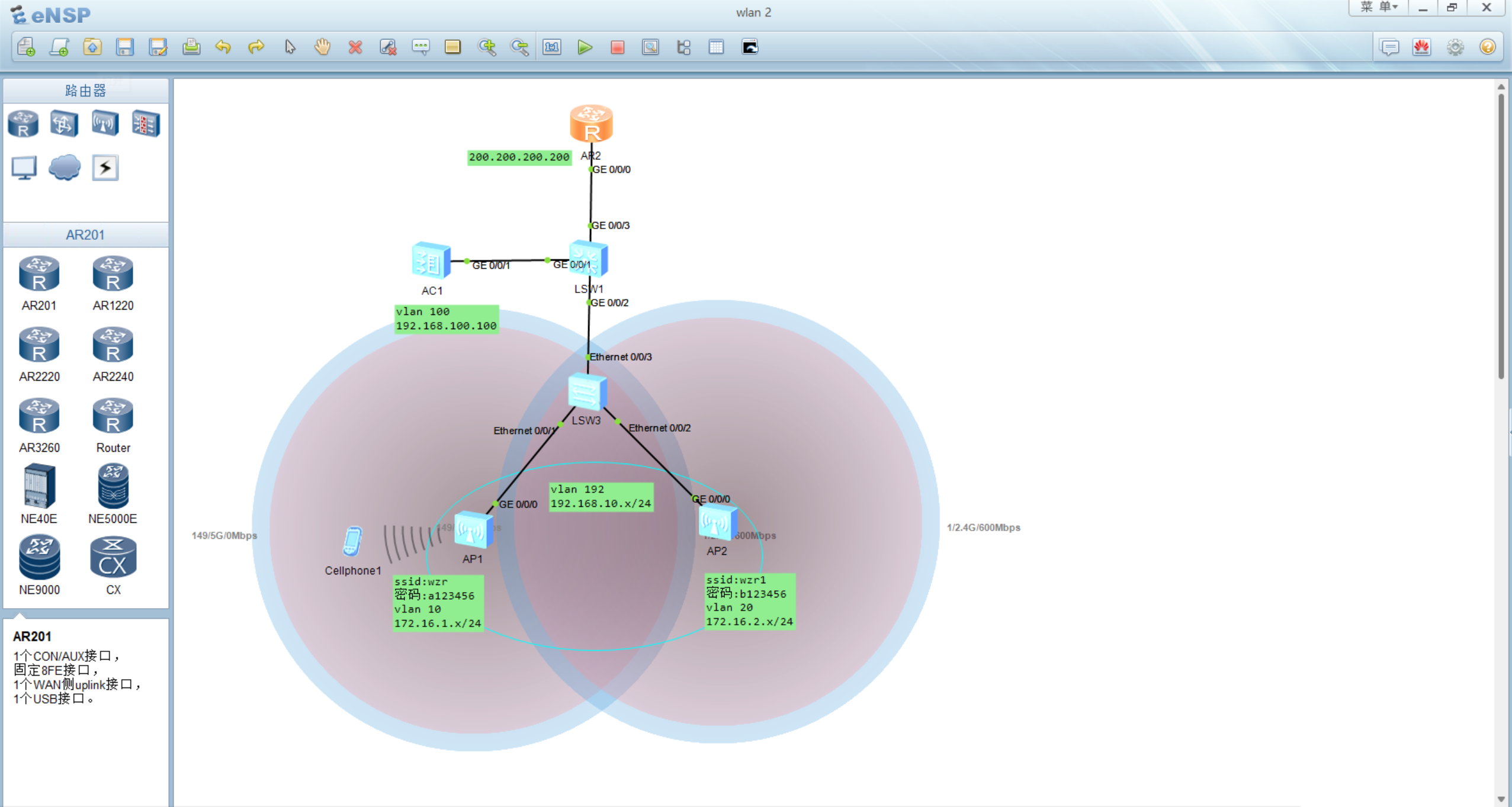

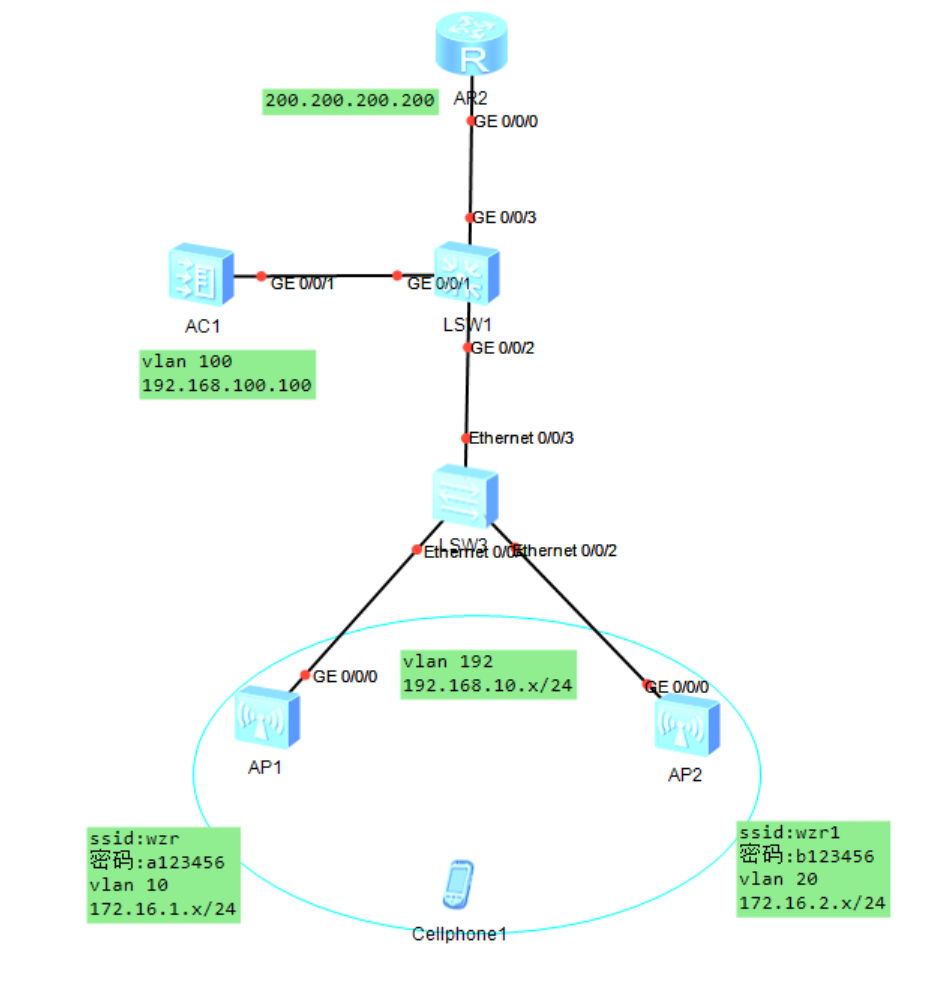

华为eNSP 基础企业级WLAN无线局域网配置

目标：STA可以扫描并连接到两个ssid,STA可以ping通ip:200.200.200.200
步骤：1 实现AP与AC之间的连通性。
　　    2 在AC上配置与WLAN相关的各项参数
　　　3 把AP加入到AP组中，并配置用户的DHCP
　　   4 配置路由器
实现过程：
　　（1）实现AP与AC的连通
AC: 配置AC与用户的VLAN，将与核心交换机的接口设置为trunk模式
　　undo terminal trapping
　　system-view
　　[AC6005]vlan 100
　　[AC6005-vlan100]int vlan 100
　　[AC6005-Vlanif100]ip add 192.168.100.100 24
　　[AC6005-Vlanif100]quit
　　[AC6005]vlan batch 10 20
　　[AC6005]int g0/0/1
　　[AC6005-GigabitEthernet0/0/1]port link-type trunk
　　[AC6005-GigabitEthernet0/0/1]port trunk allow-pass vlan all
　　[AC6005-GigabitEthernet0/0/1]quit
三层核心交换机：创建并配置AC,AP,以及用户设备的VLAN，配置各个接口，创建AP的DHCP地址池
　　undo terminal trapping
　　system-view
　　[Huawei]vlan batch 10 20 192 100
　　[Huawei]interface g0/0/1
　　[Huawei-GigabitEthernet0/0/1]port link-type trunk
　　[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
　　[Huawei-GigabitEthernet0/0/1]q
　　[Huawei]interface vlan 100
　　[Huawei-Vlanif100]ip address 192.168.100.254 24
　　[Huawei-Vlanif100]q
　　[Huawei]interface g0/0/2
　　[Huawei-GigabitEthernet0/0/2]port link-type trunk
　　[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan all
　　[Huawei-GigabitEthernet0/0/2]q
　　[Huawei]interface vlan 192
　　[Huawei-Vlanif192]ip address 192.168.10.254 24
　　[Huawei-Vlanif192]q
　　[Huawei]dhcp enable
　　[Huawei]ip pool forap
　　[Huawei-ip-pool-forap]network 192.168.10.0 mask 255.255.255.0
　　[Huawei-ip-pool-forap]gateway-list 192.168.10.254
　　[Huawei-ip-pool-forap]option 43 sub-option 2 ip-address 192.168.100.100   #告诉AP在哪个地址向AC发请求下发配置
　　[Huawei-ip-pool-forap]int vlan 192
　　[Huawei-Vlanif192]dhcp select global
　　[Huawei-Vlanif192]q
二层交换机：创建AP的VLAN，配置各个接口
　　undo terminal trapping
　　system-view
　　[Huawei]vlan 192
　　[Huawei]interface e0/0/3
　　[Huawei-Ethernet0/0/3]port link-type trunk
　　[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all
　　[Huawei-Ethernet0/0/3]q
　　[Huawei]interface e0/0/1
　　[Huawei-Ethernet0/0/1]port link-type access
　　[Huawei-Ethernet0/0/1]port default vlan 192
　　[Huawei-Ethernet0/0/1]q
　　[Huawei]interface e0/0/2
　　[Huawei-Ethernet0/0/2]port link-type access
　　[Huawei-Ethernet0/0/2]port default vlan 192
　　[Huawei-Ethernet0/0/2]q
AC: 配置AP与AC相连的静态路由
　　[AC6005]ip route-static 192.168.10.0 24 192.168.100.254

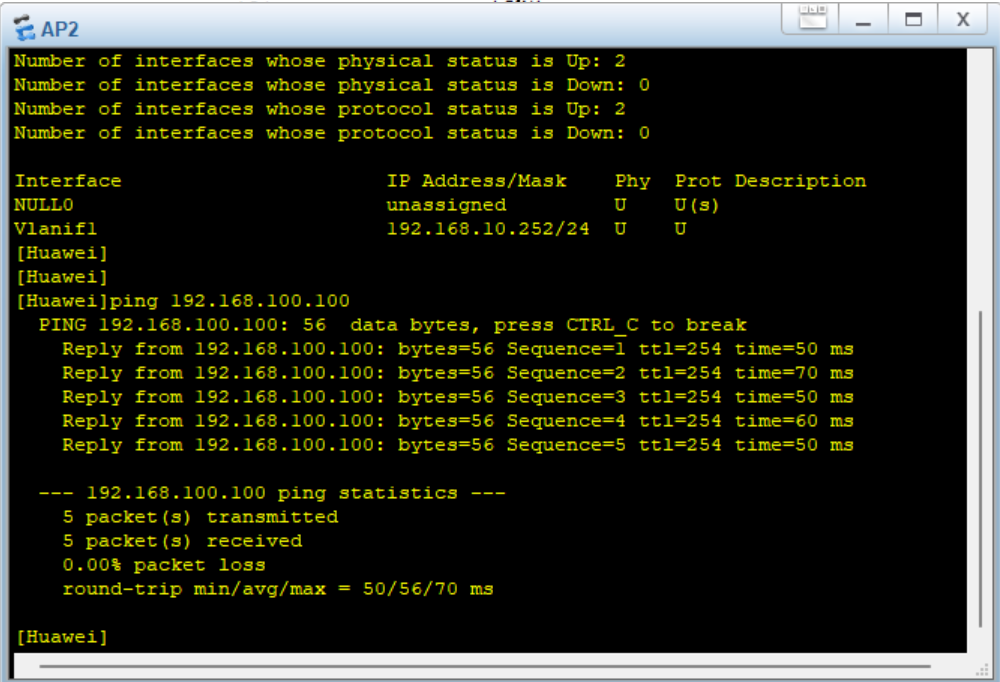

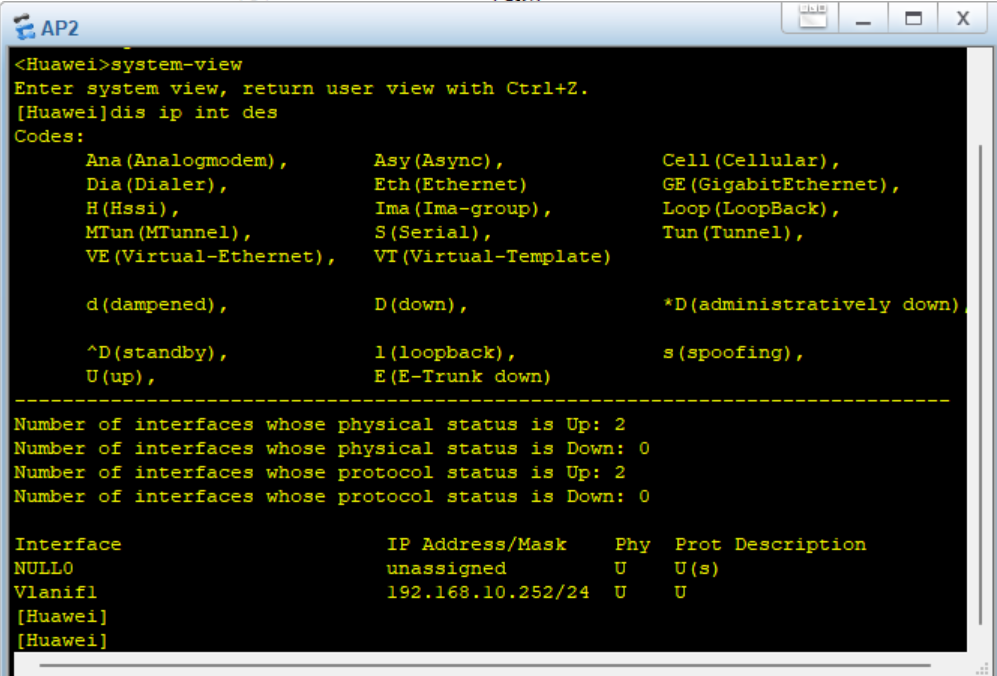

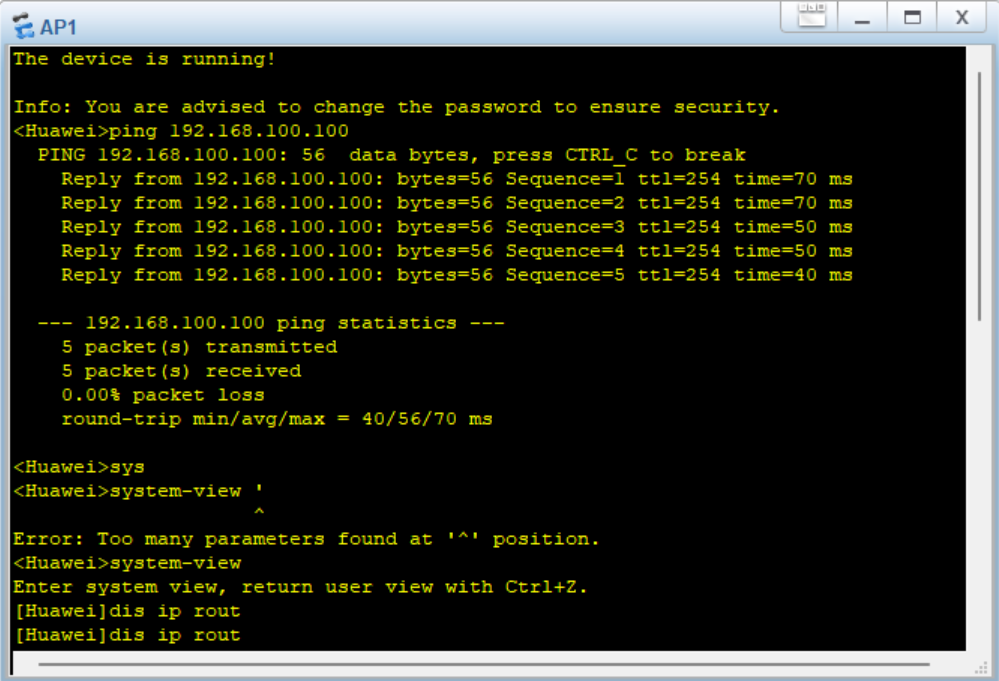

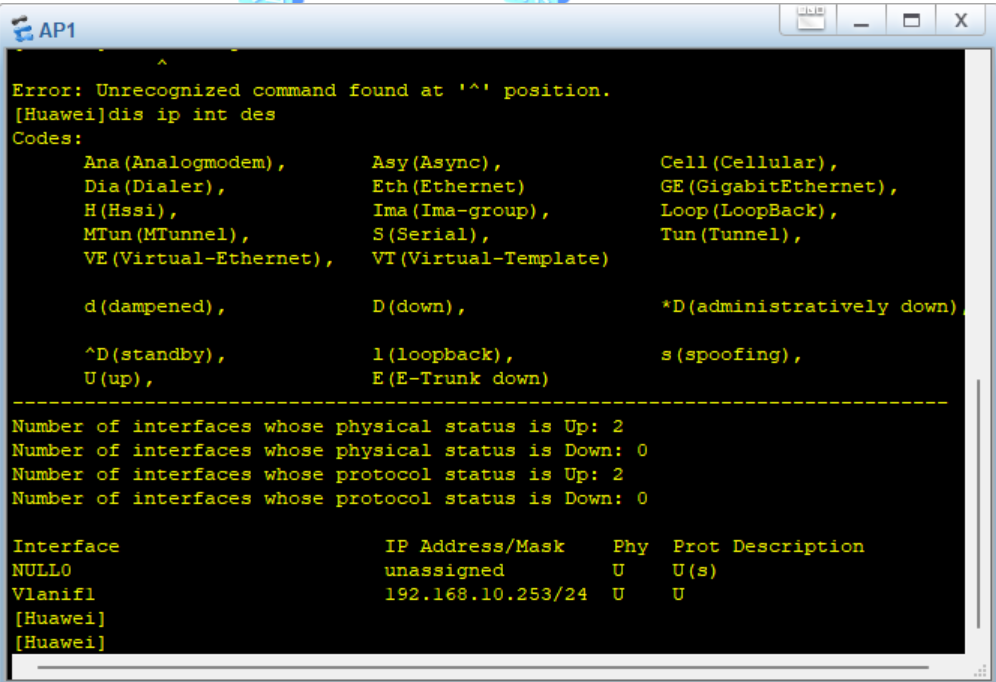

查看AP的IP地址并查看与AC的连通性:





　　 （2）在AC上配置WLAN相关参数
AC: 配置ssid,security,vap模板
　　[AC6005]wlan
　　[AC6005-wlan-view]ssid-profile name ssid-wzr   #创建wzr的SSID模板
　　[AC6005-wlan-ssid-prof-ssid-wzr]ssid wzr
　　[AC6005-wlan-ssid-prof-ssid-wzr]q
 　　[AC6005-wlan-view]security-profile name sec-wzr   #创建wzr的安全模板
　　[AC6005-wlan-sec-prof-sec-wzr]security wpa-wpa2 psk pass-phrase a1234567 aes
　　[AC6005-wlan-sec-prof-sec-wzr]q
　　[AC6005-wlan-view]vap-profile name vap-wzr   #创建wzr的VAP模板
　　[AC6005-wlan-vap-prof-vap-wzr]forward-mode tunnel   #设置转发模式为集中转发
　　[AC6005-wlan-vap-prof-vap-wzr]service-vlan vlan-id 10   #SSID的所在VLAN
　　[AC6005-wlan-vap-prof-vap-wzr]ssid-profile ssid-wzr   #关联SSID模板
　　[AC6005-wlan-vap-prof-vap-wzr]security-profile sec-wzr   #关联安全模板
　　[AC6005-wlan-vap-prof-vap-wzr]q
　　[AC6005-wlan-view]ssid-profile name ssid-wzr1   #创建wzr1的SSID模板
　　[AC6005-wlan-ssid-prof-ssid-wzr1]ssid wzr1
　　[AC6005-wlan-ssid-prof-ssid-wzr1]q
　　[AC6005-wlan-view]security-profile name sec-wzr1   #创建wzr1的安全模板
　　[AC6005-wlan-sec-prof-sec-wzr1]security wpa-wpa2 psk pass-phrase b1234567 aes
　　[AC6005-wlan-sec-prof-sec-wzr1]q
　　[AC6005-wlan-view]vap-profile name vap-wzr1   #创建wzr1的VAP模板
　　[AC6005-wlan-vap-prof-vap-wzr1]forward-mode tunnel
　　[AC6005-wlan-vap-prof-vap-wzr1]service-vlan vlan-id 20
　　[AC6005-wlan-vap-prof-vap-wzr1]ssid-profile ssid-wzr1
　　[AC6005-wlan-vap-prof-vap-wzr1]security-profile sec-wzr1
　　[AC6005-wlan-vap-prof-vap-wzr1]q
　　 （3）把AP加入到AP组中，配置用户的DHCP
AC: 用vap模板将两个ssid加入到AP组中，再通过AP的MAC地址来把AP添加到AC上
　　[AC6005-wlan-view]ap-group name group-xm   #创建AP组
　　[AC6005-wlan-ap-group-group-xm]vap-profile vap-wzr wlan 1 radio all   #设置信号发射频率
　　[AC6005-wlan-ap-group-group-xm]vap-profile vap-wzr1 wlan 2 radio all
　　[AC6005-wlan-view]ap auth-mode mac-auth   #设置添加AP的方式为添加AP的MAC地址
　　[AC6005-wlan-view]ap-id 0 ap-mac 00e0-fce9-6440
　　[AC6005-wlan-ap-0]ap-name ap-wzr   #设置AP的名字
　　[AC6005-wlan-ap-0]ap-group group-xm   #设置所要加入的AP组
　　[AC6005-wlan-ap-0]q
　　[AC6005-wlan-view]ap-id 1 ap-mac 00e0-fcbf-2cb0
　　[AC6005-wlan-ap-1]ap-name ap-wzr1
　　[AC6005-wlan-ap-1]ap-group group-xm
　　[AC6005-wlan-ap-1]q
　　[AC6005-wlan-view]q
　　[AC6005]capwap source interface Vlanif 100   #配置与AP连接的Vlanif接口
三层核心交换机：配置用户的网关及地址池
　　[Huawei]ip pool forwzr
　　[Huawei-ip-pool-forwzr]network 172.16.1.0 mask 255.255.255.0
　　[Huawei-ip-pool-forwzr]gateway-list 172.16.1.254
　　[Huawei-ip-pool-forwzr]q
　　[Huawei]interface vlan 10
　　[Huawei-Vlanif10]dhcp select global
　　[Huawei-Vlanif10]ip add 172.16.1.254 24
　　[Huawei-Vlanif10]q
　　[Huawei]ip pool forwzr1
　　[Huawei-ip-pool-forwzr1]network 172.16.2.0 mask 255.255.255.0
　　[Huawei-ip-pool-forwzr1]gateway-list 172.16.2.254
　　[Huawei-ip-pool-forwzr1]q
　　[Huawei]int vlan 20
　　[Huawei-Vlanif20]dhcp select global
　　[Huawei-Vlanif20]ip add 172.16.2.254 24
　　[Huawei-Vlanif20]q

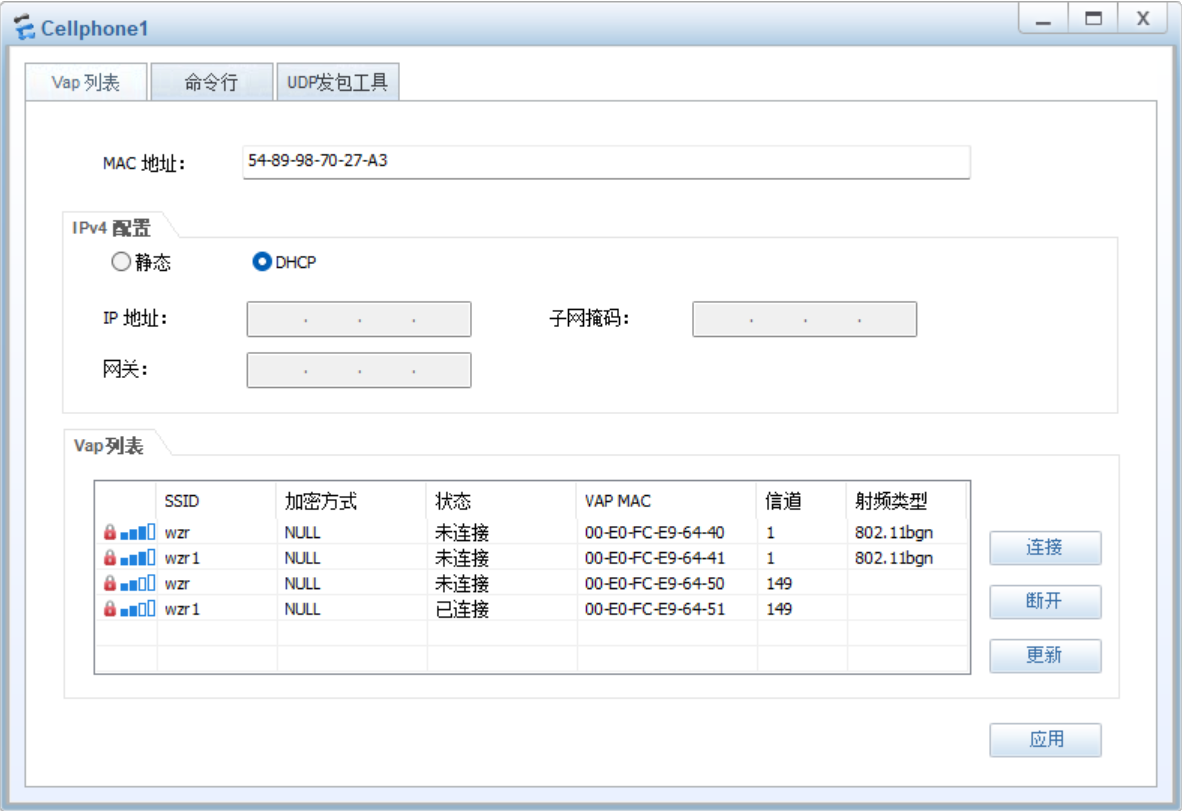

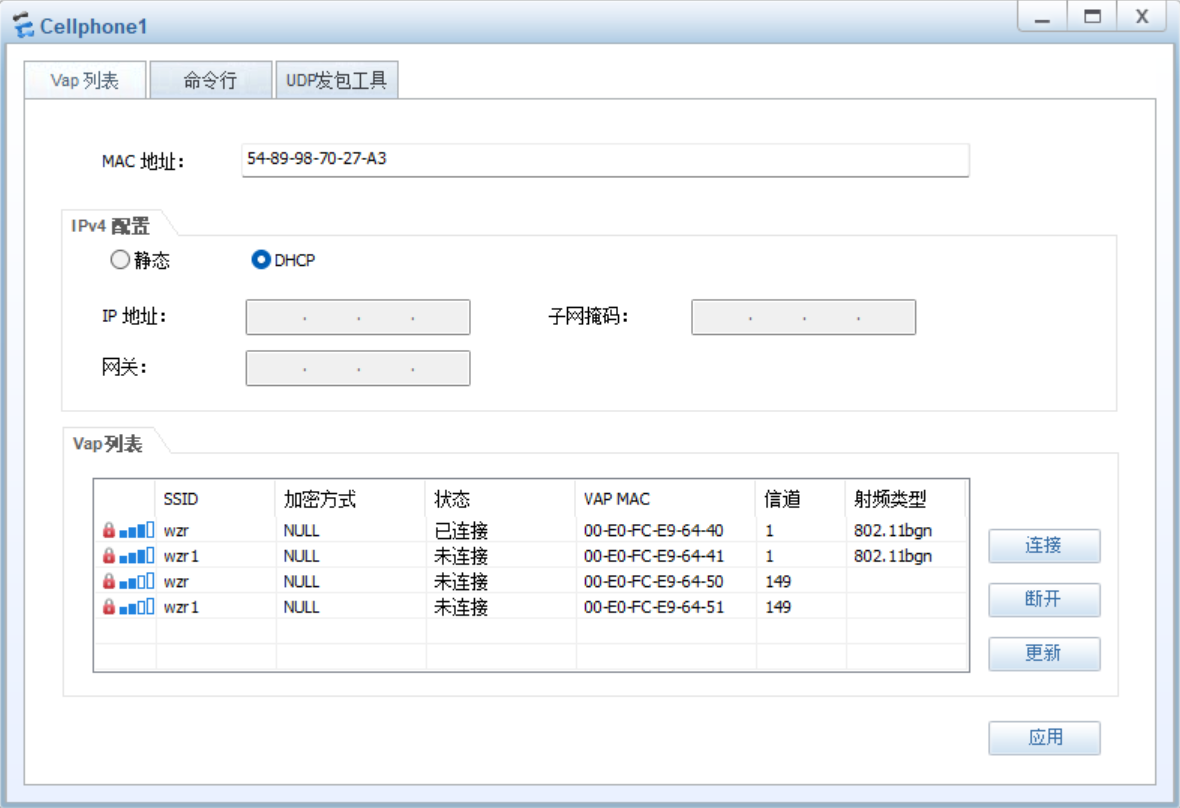

查看STA是否能扫描到两个ssid并连接：



　　 （4）配置路由器
AR2: 配置接口及默认路由
　　undo terminal trapping
　　system-view
　　[Huawei]interface g0/0/0
　　[Huawei-GigabitEthernet0/0/0]ip add 200.200.200.200 24
　　[Huawei-GigabitEthernet0/0/0]q
　　[Huawei]ip route-static 0.0.0.0 0.0.0.0 200.200.200.254
　　[Huawei]q
三层核心交换机：通过VLAN来配置接口
　　[Huawei]vlan 200
　　[Huawei-vlan200]int vlan 200
　　[Huawei-Vlanif200]ip add 200.200.200.254 24
　　[Huawei-Vlanif200]q
　　[Huawei]interface g0/0/3
　　[Huawei-GigabitEthernet0/0/3]port link-type access
　　[Huawei-GigabitEthernet0/0/3]port default vlan 200
　　[Huawei-GigabitEthernet0/0/3]q

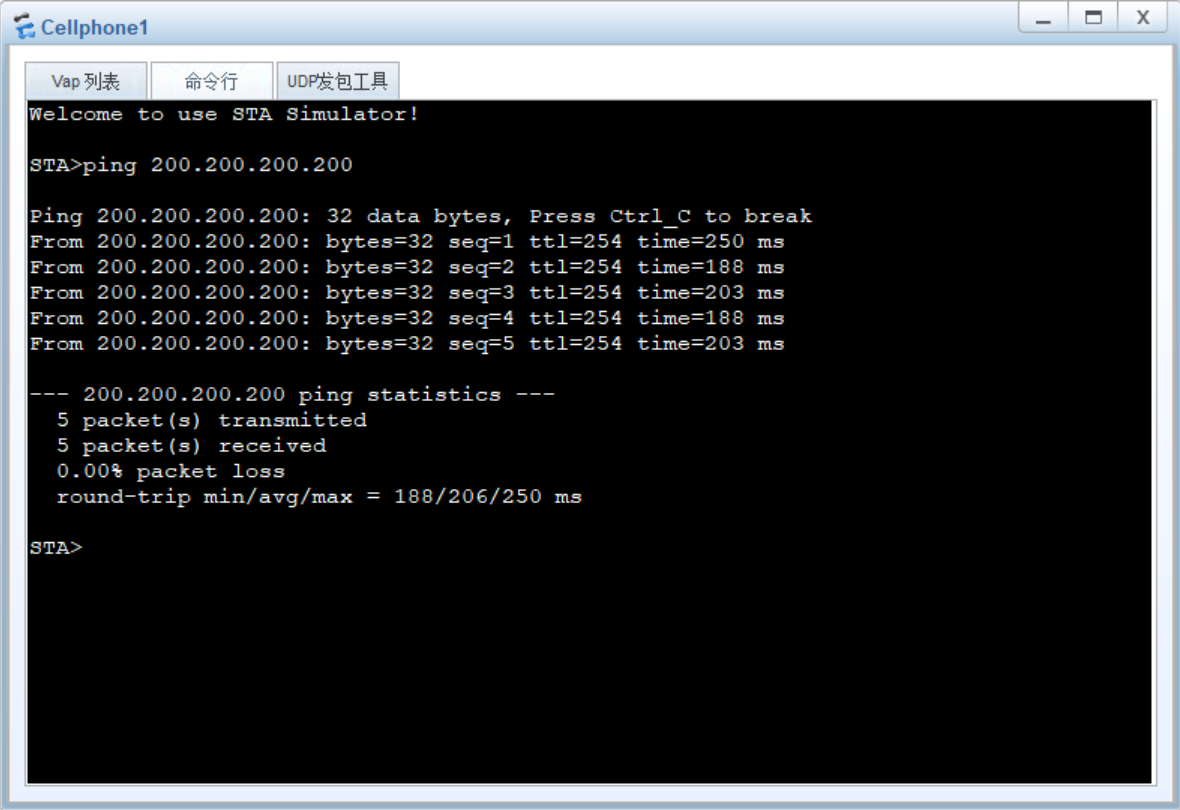

查看用户STA与路由器的连通性：


至此目标达成！



　　

　　

　　
　　
