阅读openfoam框图

看完of的帮助文档，会非常怀念fluent的帮助文档或是matlab的帮助文档
比如我要解决一个matlab问题，基本上看帮助文档一分钟就知道我要如何取用我想要的东西，of帮助文档不光做不到，还给你炫技

真的，这东西谁看谁不懵啊

这些框图怎么来的呢，是doxygen自动生成的，
那doxygen是怎样生成的呢？
以下面作为例子说下怎样生成的这个框图呢
点击查看代码

1. /*! Invisible class because of truncation */
2. class Invisible { };
3. /*! Truncated class, inheritance relation is hidden */
4. class Truncated : public Invisible { };
5. /* Class not documented with doxygen comments */
6. class Undocumented { };
7. /*! Class that is inherited using public inheritance */
8. class PublicBase : public Truncated { };
9. /*! A template class */
10. template<class T> class Templ { };
11. /*! Class that is inherited using protected inheritance */
12. class ProtectedBase { };
13. /*! Class that is inherited using private inheritance */
14. class PrivateBase { };
15. /*! Class that is used by the Inherited class */
16. class Used { };
17. /*! Super class that inherits a number of other classes */
18. class Inherited : public PublicBase,
19.                   protected ProtectedBase,
20.                   private PrivateBase,
21.                   public Undocumented,
22.                   public Templ<int>
23. {
24.   private:
25.     Used *m_usedClass;
26. };

复制代码

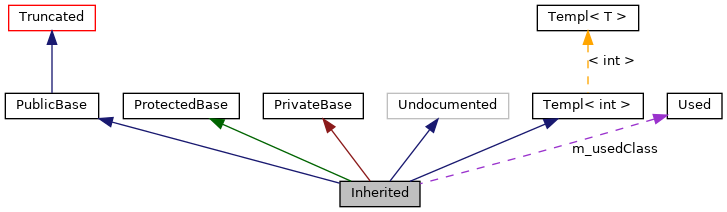

根据关键字识别生成的框图如下所示：

其中灰色底的方框是inherited，是派生类

其中黑边方框是有文字备案的结构体或者类

其中灰色边框是没有文字备案的结构体或类（很少的）

红色边框的是因页面大小未能完全展示的结构体或类

深蓝色箭头为public继承

深绿色箭头为protected继承

红色箭头为private继承

紫色虚线箭头意思是这个类在其他地方也有被利用

黄色虚线箭头意思是模板类之间有关系

好，自此已经非常明确了，磨刀过程完成，那么接下来就是事半功倍
这时of扔给我们一张图，就可以一眼看穿出其中的逻辑关系

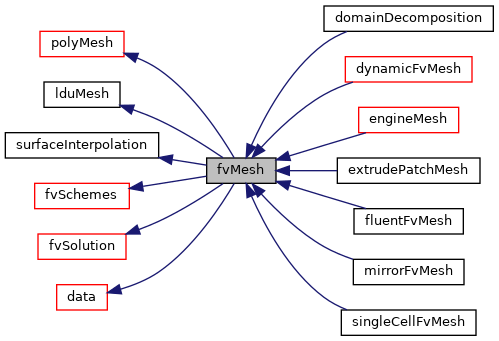

咱们以fvMesh为例，

全是深蓝色箭头哈，那非常明确，全是公有制继承
其中灰色框是fvMesh，那他就是派生类的主体
当然也有其他类是他的公有派生类，右侧七个类不一一赘述
我们也能看到fvMesh继承的类中polyMesh是红色，为什么不是黑色呢，
很简单，有关他的类继承关系太复杂写不下了，干脆截断不写了
我们再回到最开始的框图，fvMesh内有关查询网格中心位置的函数C()
其实这个框图并没有说什么，主要说的是哪些函数或类用到这个中心位置查询函数了，具体还是要看源码

那咋整，能不能用
能用
告诉你去那些用的地方看看怎么用
，去抄一下，
但就是不直接了当告诉你怎么实现，
，，，

以上如有问题，请联系我进行更正，谢谢
后续还会继续更新
