你还在手动画ER图吗？让SQL主动生成ER图，轻松解决作业困难！
项目先容
每到数据库课程大概结业设计阶段，大家是否总会碰到一个让人头疼的标题——手绘ER图。不论是老师要求的数据库设计，还是结业设计中的系统建模，ER图似乎成了不可绕过的一道坎。但你有没有想过，其实ER图是和数据库中的表结构逐一对应的，难道我们非得一个个表、字段、关系地画下来吗？完全不必要！
为了资助大家更高效地完成作业和项目设计，我们开发了一款在线SQL转ER图工具。通过这款工具，你只必要将SQL语句输入工具，它就能主动剖析你的数据库表结构，并生成精准的ER图。无论是创建表、外键约束，还是其他数据库结构，工具都能一键转化成专业的ER图。
我们知道，学校的数据库课程通常会要求你根据某个需求设计数据库并绘制ER图，许多同学都会为绘制ER图而烦恼，手动绘图不但费时费力，还轻易堕落。在线SQL转ER图工具的出现，就是为相识决这一困难。它不但能资助你快速、准确地生成ER图，还能让你专注于数据库设计的焦点，而不必花费过多的时间在绘图上。
不管你是刚打仗数据库的同学，还是已经有了肯定基础的门生，这款工具都能大大进步你的工作服从，让你在数据库作业和结业设计中轻松应对。
赶紧试试吧，不再为绘图而浪费时间！
工具地址：在线SQL转ER图工具
有了这款工具，你就有了以下上风：
- 快速生成ER图：只必要将SQL语句复制粘贴到工具中，工具会主动剖析并生成对应的ER图，节流了大量手工绘制的时间。
- 主动辨认表结构和关系：SQL语句中的表定义、字段范例、约束条件等信息都会被精准辨认，关系图主动生成，不错过任何细节。
- 便于明白与修改：ER图清晰地展示了数据表之间的关系，资助你更好地明白数据库结构。生成的图形直观易懂，修改起来也非常方便。
- 解决作业痛点：学校要求手动绘制ER图的标题，你可以通过该工具轻松解决，不再为绘图而烦恼。
在线SQL转ER图
SQL直接转ER图功能：
比方我如今有一段SQL语句，我想要把它转化为作业中必要用到的ER图效果：
- -- 学生信息表
- CREATE TABLE `students`
- (
- `id` INT AUTO_INCREMENT COMMENT '学生ID',
- `name` VARCHAR(50) NOT NULL COMMENT '姓名',
- `gender` ENUM ('男', '女') NOT NULL COMMENT '性别',
- `birth_date` DATE COMMENT '出生日期',
- `email` VARCHAR(100) COMMENT '邮箱',
- `phone` VARCHAR(20) COMMENT '电话',
- `address` VARCHAR(255) COMMENT '家庭地址',
- `enrollment_date` DATE COMMENT '入学日期',
- `status` ENUM ('在校', '毕业', '退学') DEFAULT '在校' COMMENT '状态',
- PRIMARY KEY (`id`)
- ) COMMENT ='学生';
- -- 课程信息表
- CREATE TABLE `courses`
- (
- `id` INT AUTO_INCREMENT COMMENT '课程ID',
- `name` VARCHAR(100) NOT NULL COMMENT '课程名称',
- `description` TEXT COMMENT '课程描述',
- `credit` INT NOT NULL COMMENT '学分',
- `teacher` VARCHAR(50) COMMENT '授课教师',
- PRIMARY KEY (`id`)
- ) COMMENT ='课程';
- -- 学生选课记录表
- CREATE TABLE `student_courses`
- (
- `id` INT AUTO_INCREMENT COMMENT '选课记录ID',
- `student_id` INT NOT NULL COMMENT '学生ID',
- `course_id` INT NOT NULL COMMENT '课程ID',
- `enroll_date` DATE COMMENT '选课日期',
- `grade` DECIMAL(5, 2) COMMENT '成绩',
- PRIMARY KEY (`id`),
- FOREIGN KEY (`student_id`) REFERENCES `students` (`id`) ON DELETE CASCADE,
- FOREIGN KEY (`course_id`) REFERENCES `courses` (`id`) ON DELETE CASCADE
- ) COMMENT ='选课记录';

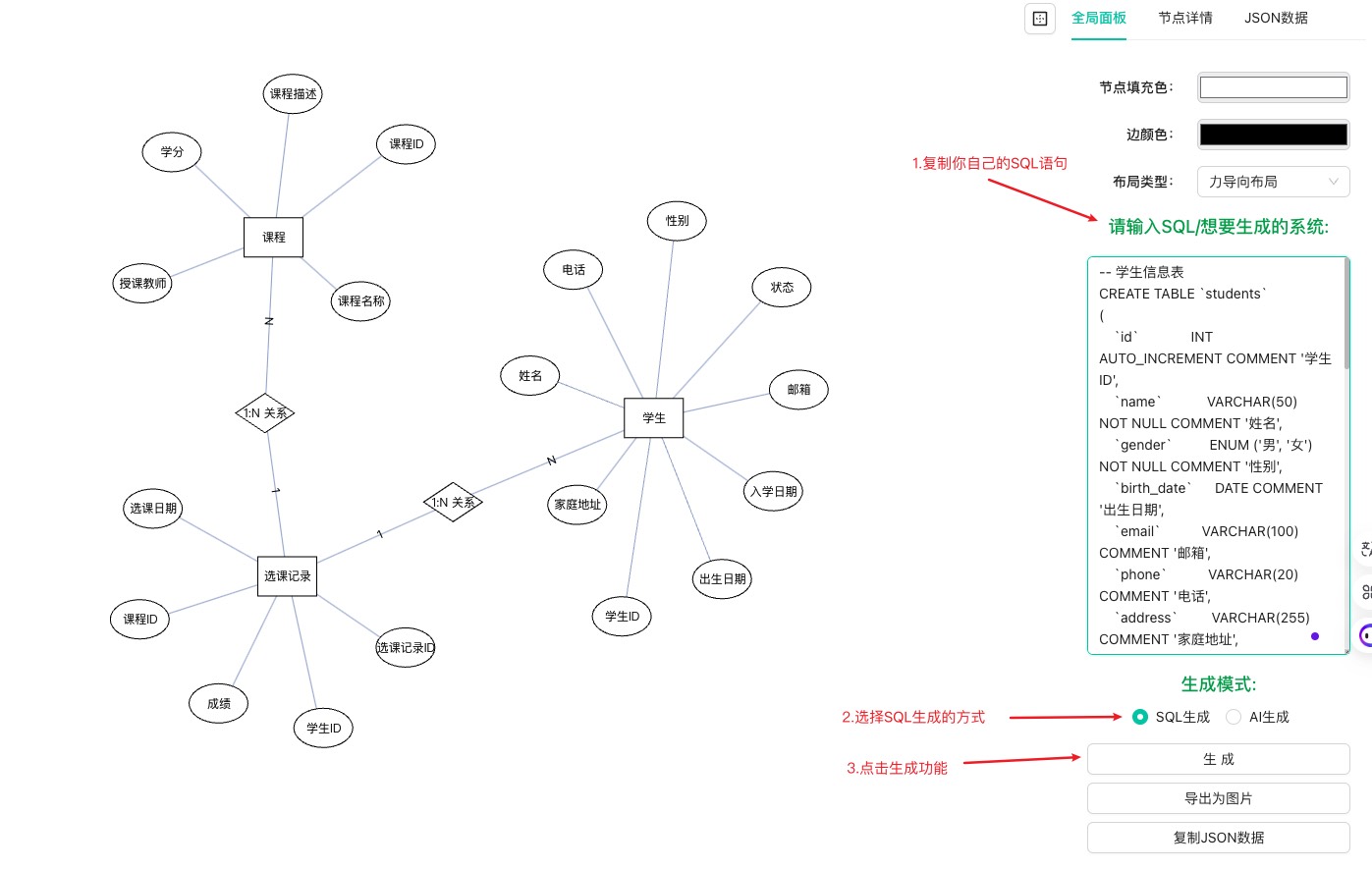

- 将你的SQL复制到输入框中
- 选择使用SQL转为ER图的模式
- 点击生成按钮即可生成对应的ER图

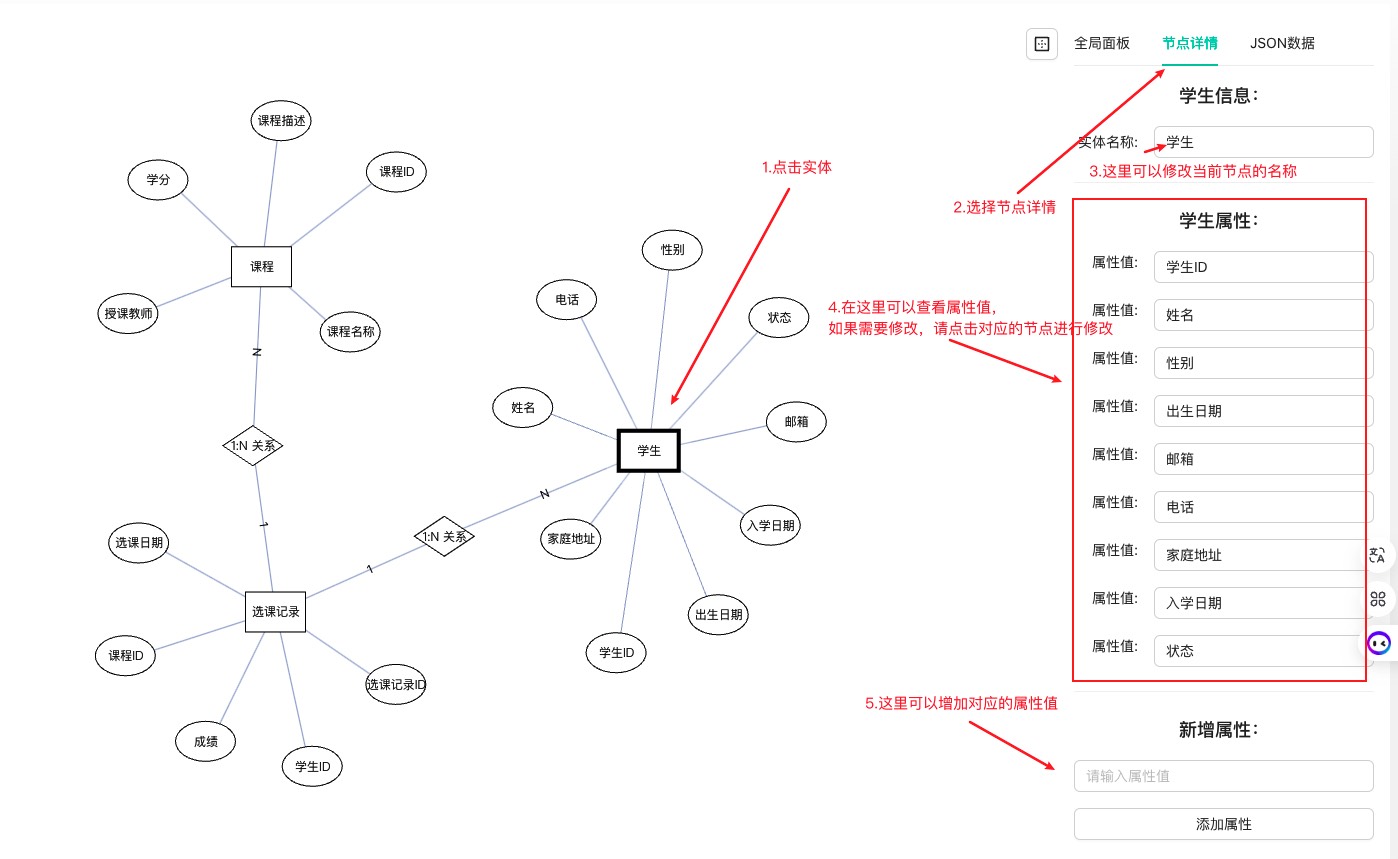

如果对图中的节点不满意，可以对对应的节点名称举行修改，使用步调如下：
- 点击对应的节点
- 点击右上角的节点详情
- 修改对应的实体名称
- 可以查看实体对应的属性，如果必要修改对应的节点属性，请点击对应的节点再去修改实体名称
- 可以在右下角给实体新增属性，属性一样平常使用椭圆来表示

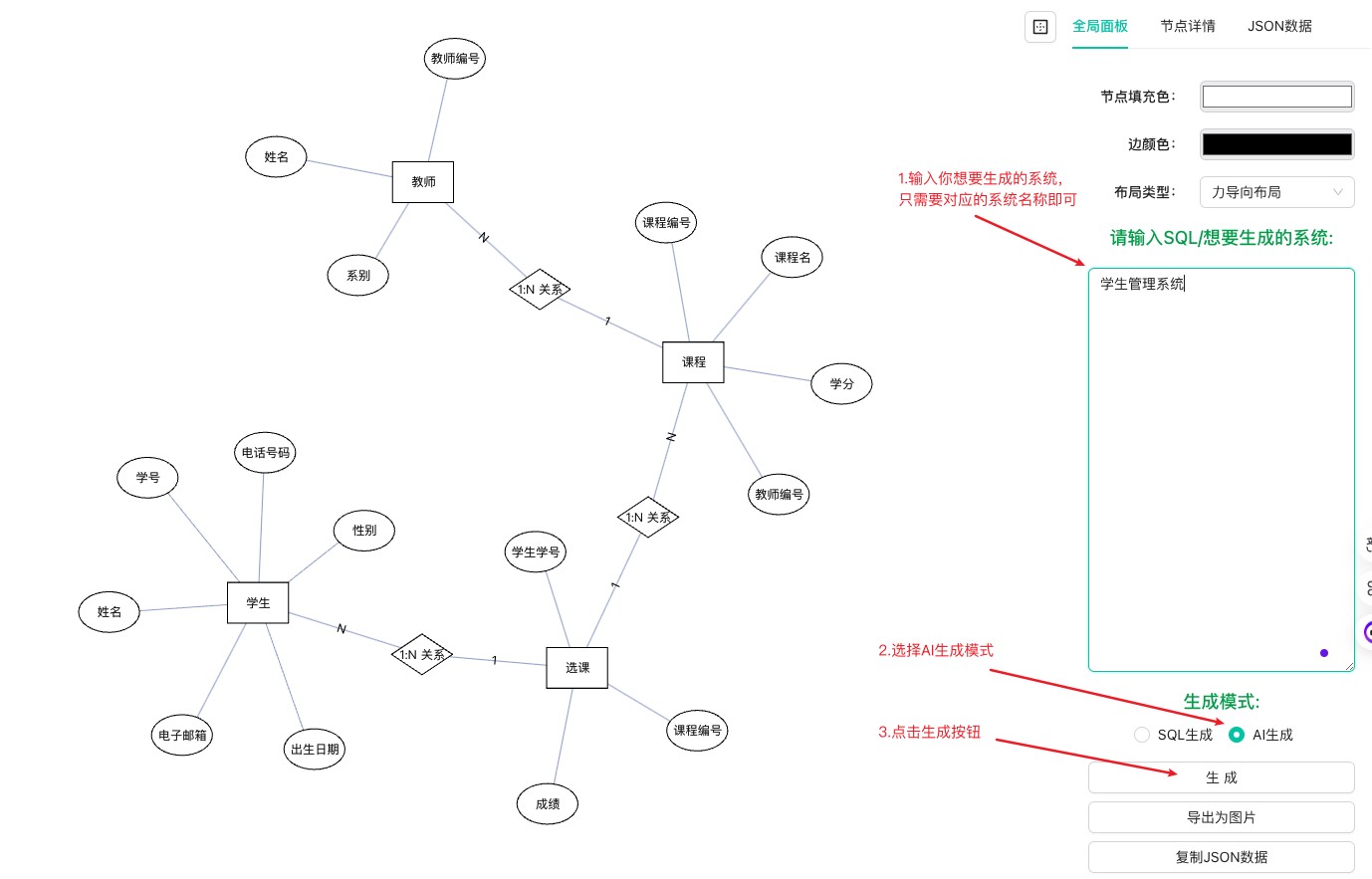

AI智能生成ER图
系统提供根据天然语言来直接生成对应的系统ER图功能，可用于快速完成作业，大概在没有SQL的环境下使用
- 在输入框输入对应的系统名称（只必要你想要生成的系统，比方门生管理系统）
- 在生成模式中选择使用AI来生成
- 点击生成按钮即可生成对应的系统ER图
ER图画法及图形寄义
在数据库设计和系统建模中，**实体-接洽图（E-R图）**是一种常用的工具，用于形貌系统中的各种实体以及它们之间的关系。E-R图由差别的图形元素构成，每个元素有着特定的寄义，下面是它们的定义以及相干示例：
实体定义
实体（长方形）
实体是指在现实天下中具有独立存在、可以被辨认的事物，它是数据库中的一个对象。换句话说，实体是我们必要存储数据的焦点概念，通常对应数据库中的一张表。实体代表着系统中的某个对象大概类，如用户、商品、订单、员工等。
举例： 假设我们设计的是一个“图书管理系统”。在这个系统中，图书、读者、借阅记录等都可以看作是实体。每个实体通常对应数据库中的一张表。举比方下：
- 图书（Book）：表示书籍的信息。
- 读者（Reader）：表示借阅图书的职员。
- 借阅记录（BorrowRecord）：记录每次借书和还书的变乱。
属性（椭圆形）
属性是用来形貌实体特性的具体信息，它通常对应实体中的字段或列。每个实体可以有多个属性，属性资助我们具体定义一个实体的特性。
举例： 对于“图书管理系统”中的 图书 实体，大概有以下属性：
- 图书编号（BookID）：唯一标识一本书的ID。
- 书名（Title）：图书的名称。
- 作者（Author）：图书的作者。
- 出书社（Publisher）：出书图书的出书社。
- 出书日期（PublishDate）：图书的出书日期。
对于 读者 实体，大概有以下属性：
- 读者编号（ReaderID）：唯一标识读者的ID。
- 姓名（Name）：读者的姓名。
- 接洽方式（Contact）：读者的接洽方式。
关系（菱形）
关系用来形貌差别实体之间的接洽或交互。关系通常表示实体之间的交互举动或依赖。关系可以是 一对一、一对多、多对多 关系。
举例： 在“图书管理系统”中，借阅记录（BorrowRecord） 是一个记录图书与读者之间借阅关系的实体。它形貌了图书和读者之间的“借阅”关系。
关系定义：
一对一（1:1）
一对一（1:1）关系表示实体集A中的每一个实体最多与实体集B中的一个实体发生关系，反之，实体集B中的每个实体也最多与实体集A中的一个实体发生关系。也就是说，两个实体之间逐一对应。
举例： 在“图书管理系统”中，读者与读者证之间大概存在一对一的关系。每个读者只有一个读者证，每个读者证也只能对应一个读者。
一对多（1:n）
一对多（1:n）关系表示实体集A中的每个实体可以与实体集B中的多个实体发生关系，但实体集B中的每个实体只能与实体集A中的一个实体发生关系。
举例： 在“图书管理系统”中，读者与借阅记录之间通常存在一对多的关系。一个读者可以借阅多本书，但每个借阅记录只能对应一个读者。因此，一个读者对应多个借阅记录，但每个借阅记录对应一个读者。
多对多（m:n）
多对多（m:n）关系表示实体集A中的每个实体与实体集B中的多个实体发生关系，而且实体集B中的每个实体也与实体集A中的多个实体发生关系。
举例： 在“图书管理系统”中，读者与图书之间通常存在多对多的关系。一个读者可以借阅多本图书，同时每本图书也可以被多个读者借阅。因此，读者和图书之间是多对多的关系。这种多对多的关系通常通过引入一个**借阅记录（BorrowRecord）**来解决。
