1.动态字符串SDS

   我们都知道Redis生存的key是字符串value每每是字符串大概字符串的聚集。可见字符串是redis中最常见的一种数据布局。
  redis底层是c语言编写的，不过redis并没有直接使用c语言中的字符串，因为c语言字符串存在许多题目：

1. //c语言
2. char* s = "hello"
3. //本质是字符串数组：{'h','e','l','l','o','\0'}

复制代码

• 获取字符串长度须要通过运算（获取字符串长度还须要 - 竣事标识符）

• 非二进制安全（不能包罗特别字符）

• 不可修改


  以是Redis构建了一种新的字符串，动态字符串简称SDS

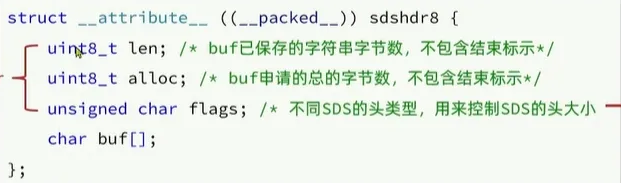

  1.1SDS底层源码

   flags：redis为了办理数据布局体巨细受限题目创建了差别的SDS数据布局范例（比如uint8_t只能存储巨细为255个字节数组字符串），flags重要作用就是用来存储SDS的范例信息，在redis中，差别SDS在存储容量和内存使用服从上各有差别。借助flags字段，redis可以或许依据实际需求选用合适的SDS范例，从而实现内存的高效使用
  flags默认值如下

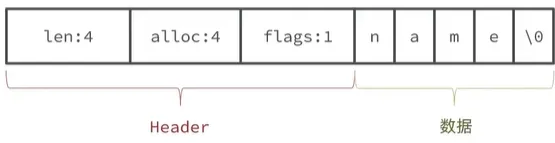

  比方，一个字符串包罗name的sds布局如下：

flags：1表现使用type8来存储数据

1.2 SDS动态扩容

   SDS之以是叫动态字符串，因为它具备动态扩容的本领

  步骤如下：
  1.redis首先会去申请新的内存空间：申请规则如下
  如果我们新的字符串巨微小于1M,则新空间为扩张后字符串长度两倍+1（淘汰内存分配的次数淘汰性能开销）
  如果新字符串巨细大于1M，则新空间为扩展后字符串长度+1M+1。称为内存分配。（大于1M字符串如果再扩张为2倍非常浪费内存空间）
  2.再把原数组数据赋值过来

  1.3动态字符串SDS长处



• 1.获取字符串长度的时间复杂度为0（1）

• 2.支持动态扩容

• 3.淘汰内存分配次数

• 4.二进制安全




---

2.IntSet

   IntSet是Redis中Set聚集的一种实现方式，基于整数数组来实现的，而且具备长度可变，有序等特性。

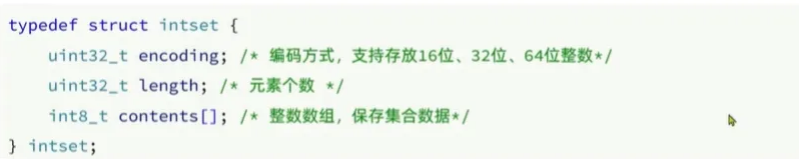

  2.1底层布局

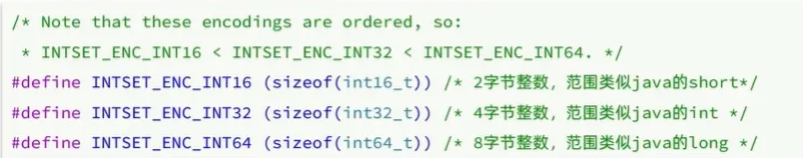

   encoding着实和动态字符串SDS的flags作用一样记录使用哪种数据范例 ，此中encoding包罗三种模式，表现存储的整数巨细差别：


2.2有序性

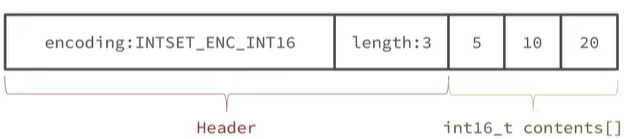

   为了方便查找，Redis会在intset中全部的整数按照升序依次生存在contens数组中，
  如今每个数组中的每个数字都在int16_t范围内，因此采用的编码方式是INTSET_ENC_INT16




• 1.IntSet底层采用的是连续的数组来存储元素，而且每个元素的范例雷同，那么每个元素内存中所占空间巨细是固定的。

• 2.intset会有寻址公式startPtr + (sizeof(int16)*index)通过这种寻址公式，intset可以高效的访问数组中任意元素，通过将起始地点startPtr加上偏移量（sizeof(int16)*index），就能得到指定索引位置元素的内存地点。

• 3.startPtr：这是整数聚集底层数组的起始地点。根据上面那幅图就是Header包罗的部分

• sizeof(int16)：sizeof是一个用于获取数据范例所占字节数的操纵符，int16表现 16 位整数，

• index：这是数组中元素的索引



2.3.IntSet布局扩容

   IntSet支持动态升级本领，如果当前数据布局存储不了要添加数据的巨细就会升级编码
  举个栗子：

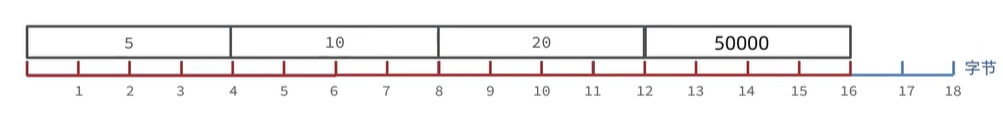

  如今假设有一个IntSet，元素为{5，10，20}采用的编码是INTSET_ENC_INT16则每个整数占2个字节


   我们向该此中添加一个数字：5000,这个数字超出了int16_t的范围，intset会主动升级编码方式到合适的巨细。
以当前案例来说流程如下：


• 1.升级编码为INTSET_ENC_INT32每个整数占4字节，并按照新的编码方式及元素个数分配新的内存空间。

• 2.倒序依次将数组中的元素拷贝到扩容后的精确位置

• 3.将待添加的元素放入数组末了

• 4.末了，将inset的encoding属性改为INTSET_ENC_INT32,将length属性改为4




---

  这里你大概会有疑问为什么不正序添加元素而是采用倒序添加元素

  重要是克制数据覆盖题目：IntSet在内存中是连续存储的，新分配的内存空间和旧内存空间存在重叠。当进行编码升级时，新元素范例的字节数会比原范例大。（要么添加到全部元素之后要么添加到全部元素之前，因为这个数要么就是负数很小，要么就是整数很大比如-5000or5000）如果正序添加元素，在将原Intset中的元素复制到新数组时，由于新元素占用空间更大，大概会覆盖尚未处置惩罚的后续元素。



2.4总结



• 1.Redis会确保Inset中的元素唯一，有序

• 2.具备范例升级机制，可以节流内存空间

• 3.底层采用二分查找方式来查询




---

3.Dict

   Dict是dictionary也就是字典的简称。redis是一个键值型（Key-Value pair)的数据库，我们可以根据键实现快速的增删改查。而键与值的映射关系Dict来实现的。
Dict由三部分构成，分别是：哈希表（DictHashTable),哈希节点（DictEntry),字典（Dict)

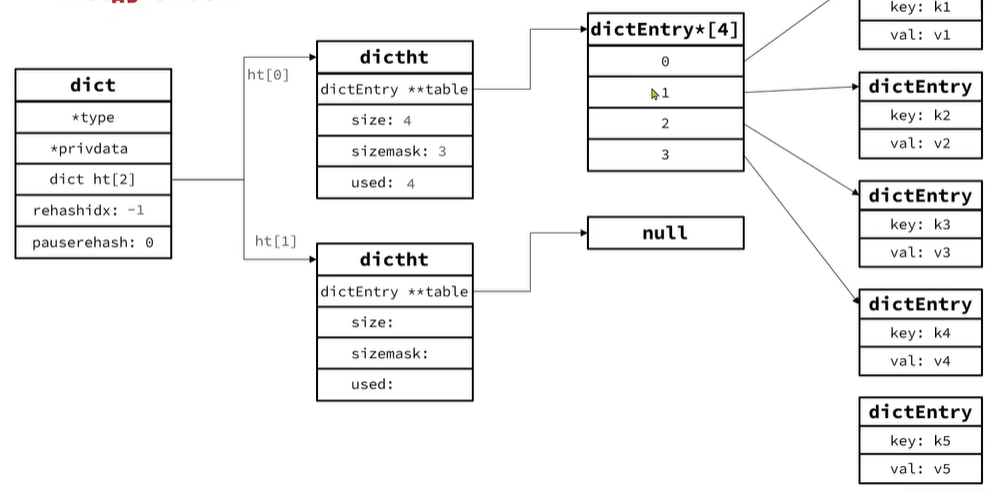

  3.1底层布局

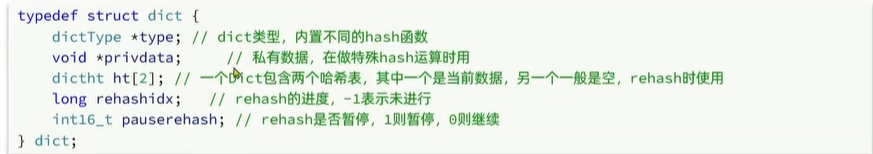

   dict（字典）


• 1.type表现字典范例（差别场景下使用差别字典范例，扩展性很强）

• 2.ht[2]表是两个hash表，一个用于存储数据，一个用于重新构建hash表的时间使用

• 3.rehashidx表现是否进行rehash

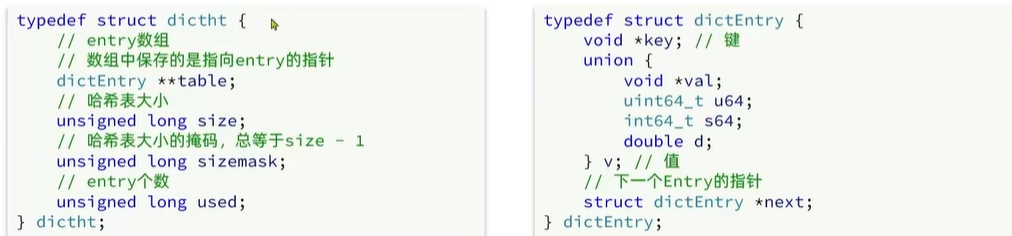

  对于dictht（哈希表）


• 1.第一个字段 table表现指针指向存储hash节点数组的指针

• 2.size代表hash表的巨细也就是数组的巨细

• 3.掩码sizemask，用于盘算键值对存储的位置

• 4.used表现有多少个元素，因为会有hash辩论生存到数组同一个位置这样就形成链表


  DictEntry（hash节点）：就表现一个链表数据布局


---

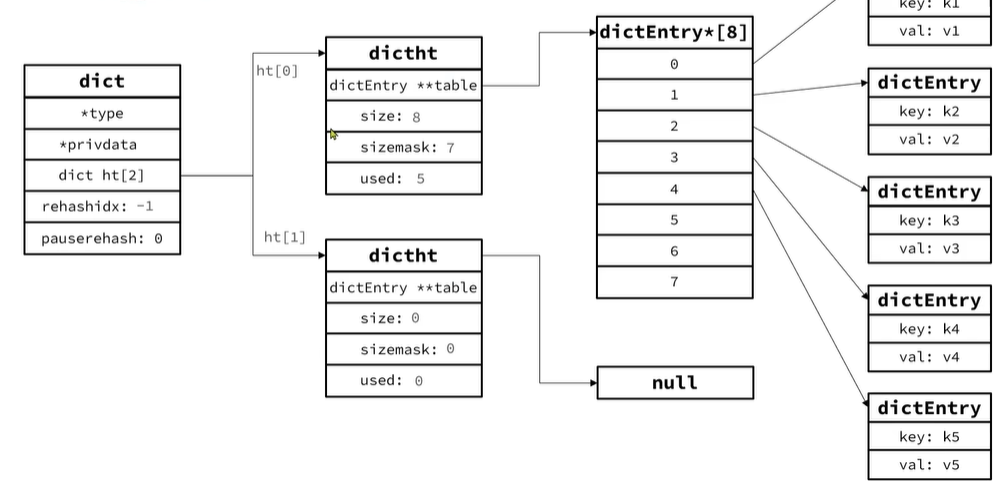

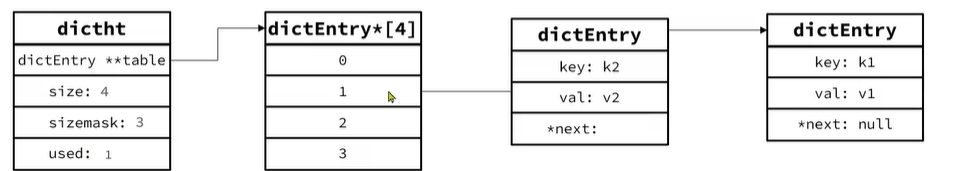

  当我们向dict添加键值对时，redis首先根据key盘算出hash值（h),然后使用h&sizemask(按位与)来盘算元素应该存储到数组中的哪个索引位置。我们存储k1=v1,假设k1的哈希值h =1,则1&3=1,因此k1=v1要存储到数组角标1位置。


3.2.Dict扩容

   Dict中的HashTable就是数组联合单向链表的实现，当集会合元素较多时，必然导致哈希辩论增多，链表过长，则查询，服从会大大低沉。
Dict在每次新增链值对时都会查抄负载因子 (LoadFactor=used/size),满意以下两种情况时会触发哈希表扩容：


• 哈希表的LoadFactor>=1,而且服务器没有实行bgsave 大概bgrewriteaof等背景历程；(因为这些背景历程对cpu使用非常高而且大量io读写，这时扩容影响性能)

• 哈希表的LoadFactor>5;

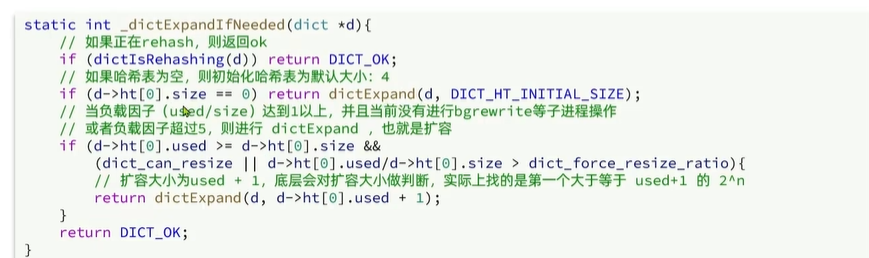

  底层源码实行逻辑如下

3.3Dict紧缩

   dict除了扩容以外，每次删除元素时，也会对负载因子做查抄，当LoadFactor<0.1时，会做哈希表紧缩；

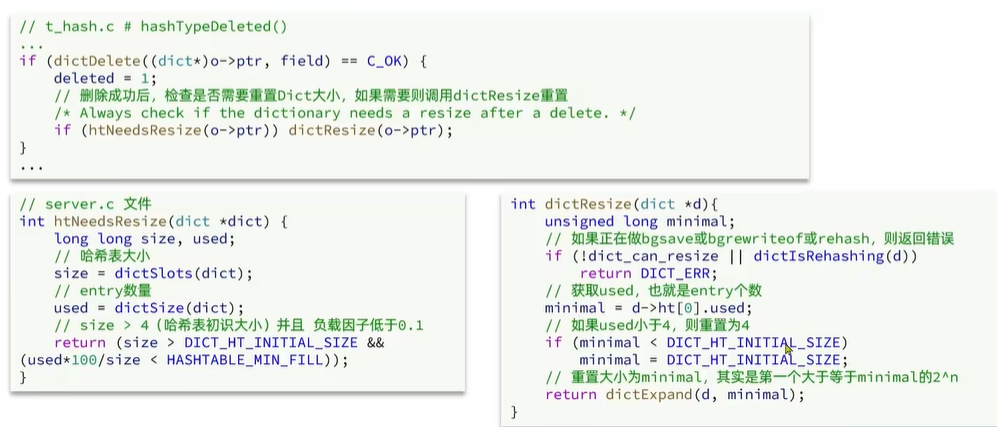

  实现逻辑如下



 3.4.Dict的rehash

   不管是扩容照旧紧缩，肯定会创建新的哈希表，导致哈希表的size和sizemask变革，而key的查询与sizemask有关。因此必须对哈希表中的每一个key重新盘算索引，插入新的哈希表，这个过程称为rehash。
  实现步骤如下：

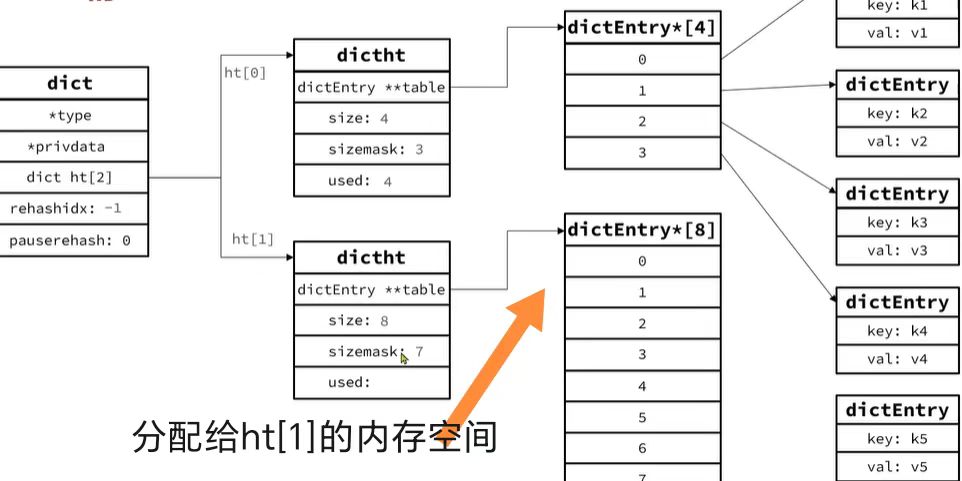

  1.分配空间



• 扩展操纵：为 ht[1] 分配空间，其巨细是第一个大于即是 ht[0].used * 2 的 2 的幂。

• 紧缩操纵：为 ht[1] 分配空间，其巨细是第一个大于即是 ht[0].used 的 2 的幂。

•



  2. 设置 rehashidx

    把 dict 布局里的 rehashidx 设置为 0，这表明 rehash 操纵正式开始。

      3. 渐进式 rehash

   Redis 采用渐进式 rehash 战略，克制一次性 rehash 大量键对服务器性能造成影响。具体步骤如下：



• 在 rehash 期间，每次对字典实行增、删、查、改操纵时，步伐除了完成指定操纵之外，还会顺带将 ht[0] 哈希表在 rehashidx 索引上的全部键值对 rehash 到 ht[1]，然后将 rehashidx 的值加 1。

• 别的，Redis 还会在定时任务里对字典进行 rehash 操纵，每次处置惩罚肯定数量的键值对。


   4. 迁移完成

      当 ht[0] 中的全部键值对都被 rehash 到 ht[1] 之后，开释 ht[0]，将 ht[1] 设置为 ht[0]，并创建一个新的空缺哈希表作为 ht[1]，同时将 rehashidx 设置为 -1，表明 rehash 操纵竣事。



---

4.ZipList

   ziplist是一种特别的"双端链表",由一系列特别编码的连续内存块构成。可以在任意一端进行压入/弹出操纵，而且"该操纵的时间复杂度为0(1)。当列表或哈希元素数量较少且值较小时会采用这种布局。
  4.1底层布局

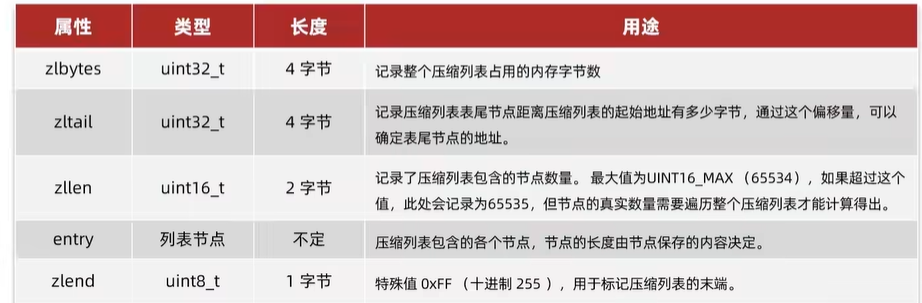

4.1.1 ZipList

 4.1.2 Entry

   ZipList中的Entiy井不像平凡链表那样记录前后节点的指针，因为记录两个指针要占用16个字节，浪费内存。而是采用
了下面的布局：


  previous_entry_length:前一节点的长度，占1个或5个字节。


• 如果前一节点的长度小于254字节，则采用1个字节来生存这个长度值

• 如果前一节点的长度大于254字书，则采用5个字节来生存这个长废值，第一个字节为oxfe,后四个字节才是真实长度数据


  encoding:编码属性，记录contentent的数据范例（字符串照旧整数）以及长度，占用1个，2个或5个字节

content:负责生存节点的数据，可以是字符串或整数


---

  ZipList的Entry这样设计不光在节流内存空间的同时，包管数据的高效存储和访问，而且支持正向和反向遍历等操纵。

  1.记录前置节点长度（previous_entry_length）和当前节点长度（encoding）的字段，会根据实际长度动态调解。
  2.反向遍历：借助记录前一个 Entry 的长度（previous_entry_length），可以或许从后往前反向遍历 ZipList。在某些场景下，反向遍历是须要的，比如实现栈的操纵时，就须要从后往前访问元素。
  4.2.Encoding编码

   ZipListEntry中的encoding编码分为字符串和整数两种
  整数编码：当 entry 存储整数时，encoding 用 1 字节表现 。通过 encoding 可确定整数范例及实际巨细
  常见整数编码如下：


• ZIP_INT_8B ：对应二进制 11111110 ，表现 8 位整数，content（数据部分）占 1 字节

• ZIP_INT_16B ：对应二进制 1100 0000 ，表现 16 位整数，content 占 2 字节 。

• ZIP_INT_24B ：对应二进制 1111 0000 ，表现 24 位整数，content 占 3 字节 。

• ZIP_INT_32B ：对应二进制 1110 0000 ，表现 32 位整数，content 占 4 字节 。

• ZIP_INT_64B ：对应二进制 1101 0000 ，表现 64 位整数，content 占 8 字节 。

• ZIP_INT_2C ：对应二进制 11111101 ，表现 2 位有符号整数，实际取值范围有限 。

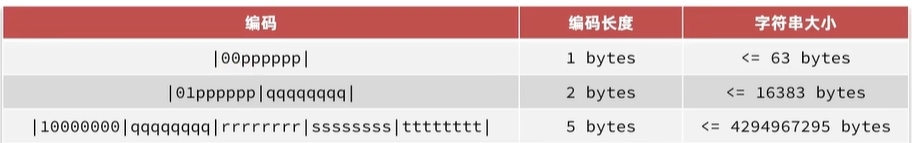

  字节数组（字符串）编码：当 entry 存储字符串时，根据字符串长度差别，encoding 有 3 种编码方式，编码的第一个字节前 2 位表现数据范例，后续位标识字符串实际长度：


  总结：
  1.判断数据范例：encoding 第一个字节的前 2 位用于确定数据范例，二进制 11 开头表现整数 ；非 11 开头则是字节数组（字符串）。
  2.剖析字节数组长度：对于字节数组编码，确定是字节数组范例后，根据前 2 位具体值判断是哪种字符串编码，再依据对应规则剖析出字符串长度。
  设计上风



• 节流内存：根据数据实际范例和长度选择合适编码，克制固定长度存储造成的内存浪费。如存储小整数或短字符串时，使用较少字节数编码。

• 快速剖析：通过 encoding 编码，可快速确定数据范例和长度，在读取 entry 数据时提高剖析服从 。



4.3.ZipList的连锁更新题目

     ZipList 的每个节点（Entry）包罗一个记录前一个节点长度的属性 previous_entry_length ，该属性占用 1 个或 5 个字节：

• 若前一节点长度小于 254 字节，用 1 字节生存长度值。

• 若前一节点长度大于即是 254 字节，用 5 字节生存长度值，第一个字节固定为 0xfe ，后 4 字节是真实长度数据。

•

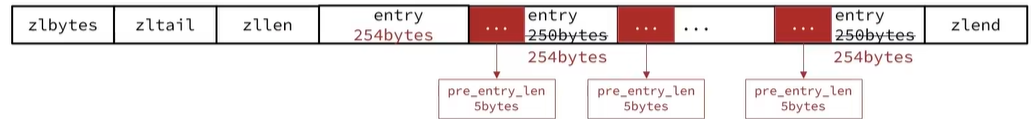

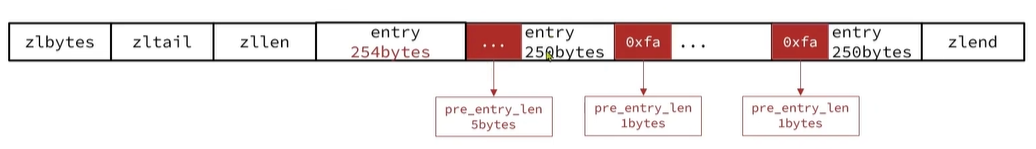

     假设存在 N 个连续的、长度在 250 - 253 字节之间的 Entry ，此时每个 Entry 的 previous_entry_length 都仅需 1 字节表现。若在队首插入一个 254 字节的数据：



• 第二个 Entry 的 previous_entry_length 就得从 1 字节扩展为 5 字节 ，这使第二个 Entry 长度变为 254 字节。

• 第二个 Entry 长度变革后，第三个 Entry 的 previous_entry_length 也需从 1 字节变为 5 字节 ，依此类推，后续全部 Entry 都会因前一个长度的改变而改变 。


     这种特别情况下产生的连续多次空间扩展操纵，就是连锁更新（Cascade Update） 。不光插入操纵，删除操纵也大概引发连锁更新。比如删除一个节点后，相邻节点记录的前置节点长度发生变革，若涉及长度从小于 254 字节变为大于即是 254 字节（或反之），就大概引发连锁更新。

---

5.QuickList

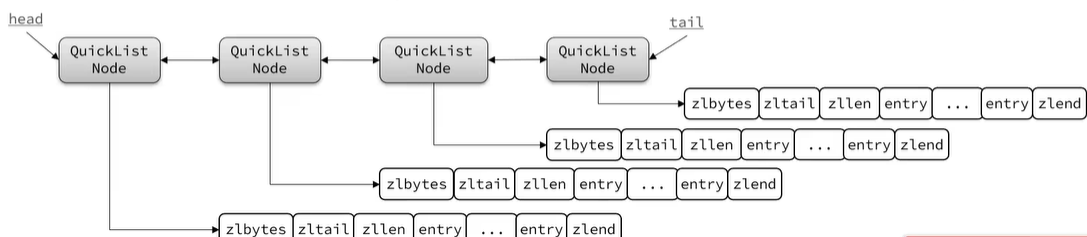

   ZipList固然节流内存，但申请内存必须是连续空间，如果内存占用过多，申请内存服从很低。以是当我们要存储大量数据，超出ZipList最佳上限那么可以创建多个ZipList来分片存储数据。
  Redis3.2版本引入了新的数据布局QuickList，它是一个双端链表，只不过链表中的每个节点都是ZipList



  1.为了克制QuickList中的每个ZipList中entry过多，Redis提供了一个设置项：list-max-ziplist-size来限定。


• 如果值为正，则代表ziplist的允许的entry个数的最大值

• 如果值为负，则代表ziplist的最大内存巨细，分5种情况：


  1:每个ziplist的内存占用不能超过4kb
  -2:每个ziplist的内存占用不能超过8kb
  -3:每个ziplist的内存占用不能超过16kb
  -4:每个ziplist的内存占用不能超过32kb
  -5:每个ziplist的内存占用不能超过64kb
  其默认值为-2:



  2.除了控制ziplist的巨细，quicklist-comprest还可以对节点的ZipList做压缩。通过设置项ist-compress-depth来控制。因为链表一样平常都是从首尾访问较多，以是首尾是不压缩的。这个参数是控制首尾不压缩的节点个数：


• 0:特别值，代表不压缩

• 1:标示quicklist的首尾各有1个节点不压缩，中间节点压缩

• 2:标示quicklist的首尾各有2个节点不压缩，中间节点压缩


  以此类推

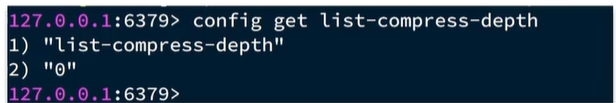

  默认值：

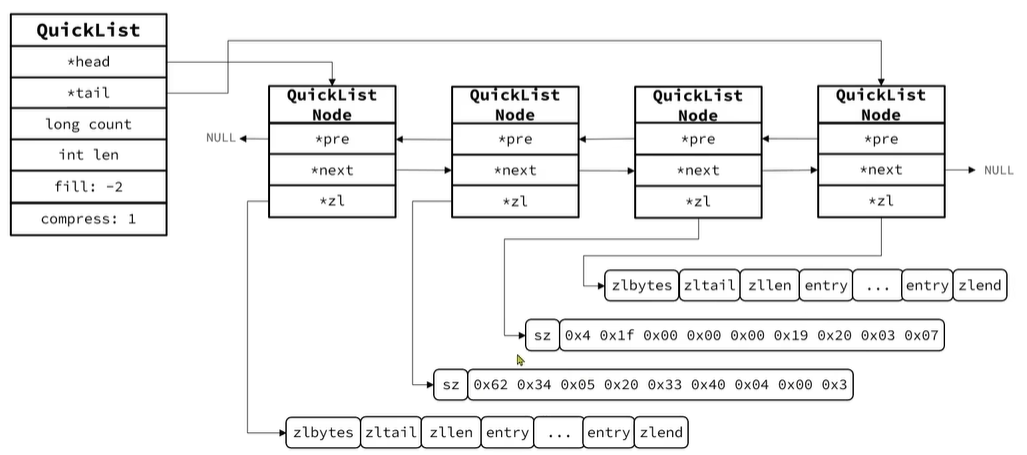

  QuickList团体布局图如下

5.1总结



• quickList是一个节点为ZipList的双端链表

• 节点采用ZipList，办理了传统链表的内存占用题目

• 控制了ZipList巨细，办理连续内存空间申请服从题目

• 中间节点可以压缩，进一步节流了内存




---

6.SKipList

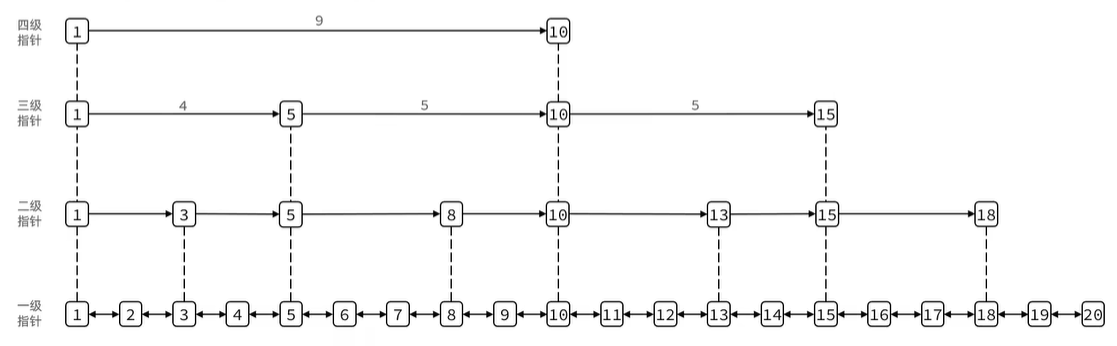

   SkipList（跳表）是一种用于实现有序聚集的数据布局。首先是链表，但与传统链表相比有几点差别：


• 元素按照升序排列存储

• 节点大概包罗多个指针，指针跨度差别。

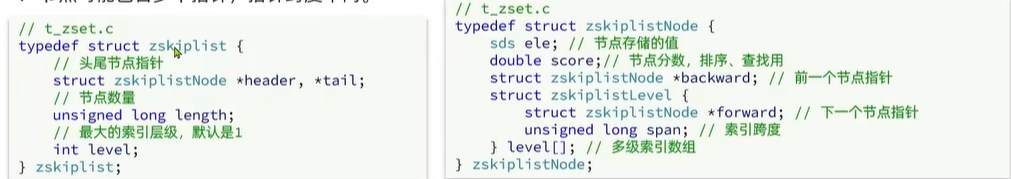

6.1底层布局源码

   score:分值是用于排序的依据
  ele:实际存储的数据
  backward:退却指针用于从尾向头遍历跳跃表
  zskiplistLevel:层数组则用于实现多层索引布局，每个元素包罗一个进步指针（forward）和跨度（span）。跨度表现从当前节点到下一个节点之间的元素数量

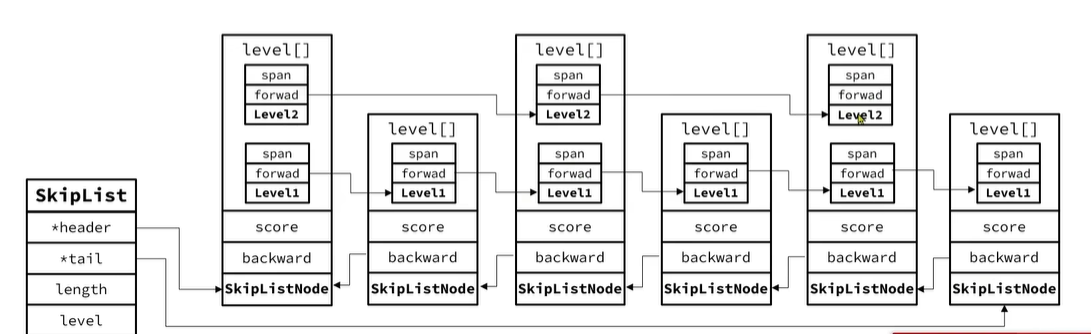

  调表布局图：

 6.2总结



• 调表是一个双向链表，每个节点都包罗score和ele值

• 节点按照score值排序，score值一样按照ele字典排序

• 每个节点都可以包罗多层指针，层数是1到32之间的随机数

• 差别层指针到下一个节点的跨度差别，层级越高，跨度越大

• 增删改查服从与红黑树根本一致，实现却更简单




---

7.RedisObject

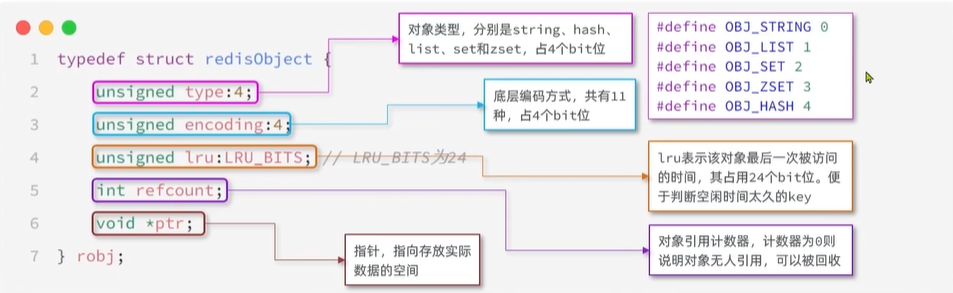

   Redis中的任意数据范例的键和值都会被封装为一个RedisObject，也叫做Redis对象，源码如下：



  RedisObject是 Redis 实现多数据范例支持的关键布局。借助 type 和 encoding 字段，Redis 可以或许机动存储和处置惩罚差别范例的数据，同时使用引用计数和 LRU/LFU 机制管理内存。

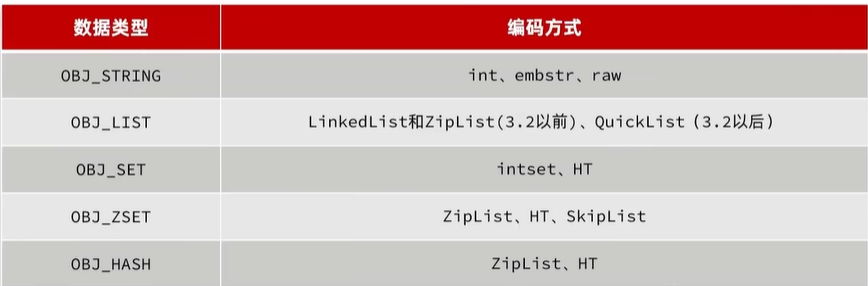

  7.1.Redis的编码方式

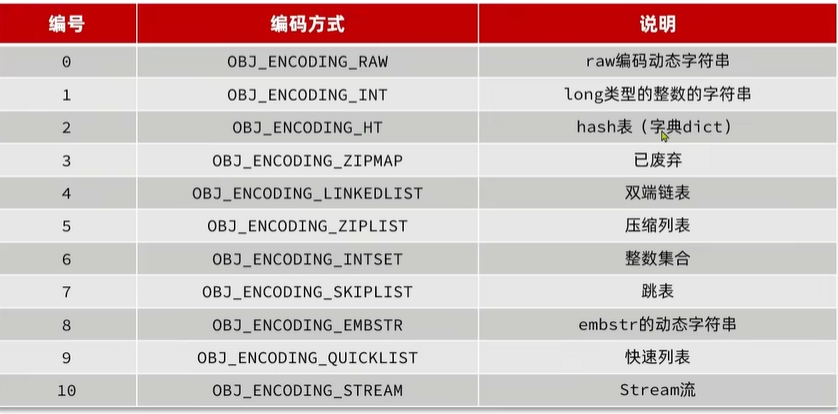

   Redis会根据存储数据范例的差别，选择差别的编码方式，共包罗11种差别范例：


   String，List，Set，Zset，Hash每一种数据范例对应几种差别编码：
