STM32完全学习——外部停止

一、嵌套向量停止控制器

我们在这里利用标准库的方式来处置处罚。因此只必要调用几个函数就可以了。

2.         NVIC_InitTypeDef NVIC_InitStruct;
3.     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);  //中断优先级分组 分1组
4.
5.
6.         NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);    //使能AFIO时钟
7.
8.         NVIC_InitStruct.NVIC_IRQChannel = EXTI0_IRQn;          //EXTI Line0 Interrupt
9.         NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0; //抢占优先级设置为0
10.         NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;        //次优先级设置为1
11.         NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;           //使能中断
12.         NVIC_Init(&NVIC_InitStruct);                           //进行行初始化

复制代码

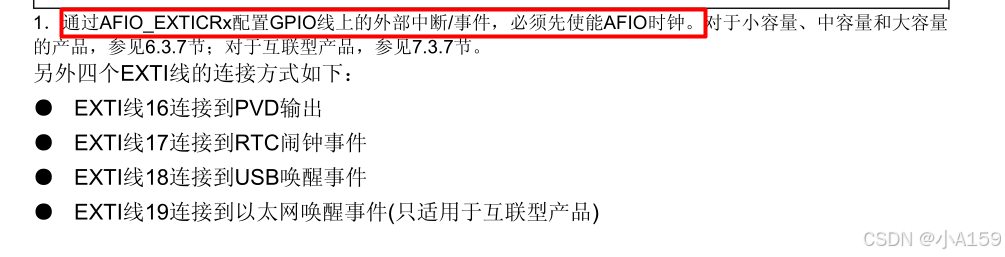

这里必要留意的是我们必要开启AFIO的时钟，这是由于停止变乱必要在AFIO——EXTICRX寄存器内里举行设置。看下图就可明白

二、外部停止的设置

上面的设置只能阐明利用了谁人停止线，和停止的优先级。对于利用哪个引脚，上升沿照旧降落沿触发，我们必要在外部停止内里举行设置。通过下面的设置我们就将GPIOB的端口0绑定到了外部停止线0，如许我们就可以举行外部停止了。但是这个时间我们还没有对GPIOB举行初始化

2.     EXTI_InitTypeDef EXTI_InitStruct;
3.     EXTI_InitStruct.EXTI_Line = EXTI_Line0;                //使用中断线0
4.         EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;       //设置为中断模式
5.         EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Falling;   //设置为下降沿触发
6.         EXTI_InitStruct.EXTI_LineCmd = ENABLE;
7.         EXTI_Init(&EXTI_InitStruct);                           //进行初始化
8.         GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource0);   //将GPIOB绑定到中断线0

复制代码

三、初始化GPIO

我们这里重要初始化GPIOA和GPIOB，GPIOA重要是控制LED，GPIOB重要是外部停止

2.     GPIO_InitTypeDef *GPIO_InitStruct = (GPIO_InitTypeDef *)malloc(sizeof(GPIO_InitTypeDef));
3.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
4.         GPIO_InitStruct->GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
5.         GPIO_InitStruct->GPIO_Speed = GPIO_Speed_50MHz;
6.         GPIO_InitStruct->GPIO_Mode = GPIO_Mode_Out_PP;
8.         GPIO_Init(GPIOA, GPIO_InitStruct);
9.         GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
10.     free(GPIO_InitStruct);

复制代码

2.     GPIO_InitTypeDef GPIO_InitStruct;
3.
4.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);      //打开GPIOB的时钟
5.         GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
6.         GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
7.         GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
8.         GPIO_Init(GPIOB, &GPIO_InitStruct);

复制代码

四、利用外部停止实现按键控制LED

我们的GPIOA0接LED的负极，GPIOB0接按键的引脚，按键的另一个引脚接GND。
我们只必要将上面的代码先运行，然后在写下面的这个外部停止处置处罚函数就可以了。这个函数放在那里都可以。

2. void EXTI0_IRQHandler(void)
3. {
4.         if (EXTI_GetITStatus(EXTI_Line0) == 1)  //判断确实是中断线0发生了中断
5.         {
6.          //实现按一次亮，然后再按灭，一直如此
7.          GPIO_WriteBit(GPIOA, GPIO_Pin_1, (BitAction)(1-GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1)));
8.         }
9.         EXTI_ClearITPendingBit(EXTI_Line0);    //清除外部中断线0的标志位
10. }

复制代码
