51单片机教程（八）- 数码管的静态体现

1、项目分析



• 使用数码管体现指定的字符、数字和符号。


2、技能预备

1、体现器及其接口



• 单片机体系中常用的体现器有：



  • 发光二极管LED（Light Emitting Diode）体现器、液晶LCD（Liquid Crystal Display）体现器、CRT体现器等。

  • LED、LCD体现器有两种体现结构：



    • 段体现（7段、米字型等）

    • 点阵体现（5×8、8×8点阵等）

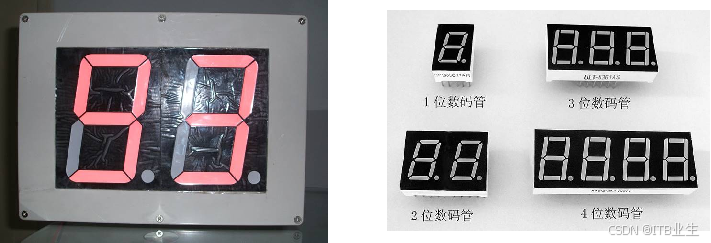

2、数码管实物



• 数码管是一种半导体发光器件，其根本单位是发光二极管。








3、数码管特点



• 可体现内容



  • 数字、小数点（0-9）和部门英笔墨符（A、C、E、F、L）、符号（.）。



• 特点：



  • 自觉光、亮度高，特殊适当环境亮度低的场合使用。


  • 牢固，不怕打击。





4、数码管结构与原理



• 数码管结构



  • LED体现器（数码管）系发光器件的一种。常用的LED发光器件有两类：数码管和点阵。

  • 数码管内部由七个条形发光二极管和一个小圆点发光二极管构成，根据各管的亮暗组合成字符。根据内部发光二极管的接线情势可分为共阴极和共阳极两种。

  • 使用时，共阴极数码管公共端接地，共阳极数码管公共端接电源。每段发光二极管需5～10mA的驱动电流才气正常发光，一样寻常需加限流电阻控制电流的巨细。



• 数码管原理



  • LED数码管的a～g七个发光二极管。加正电压的发光，加零电压的不能发光，差别亮暗的组合就能形成差别的字型，这种组合称为字型码。共阳极和共阴极的字型码是差别的。








5、数码管驱动电路

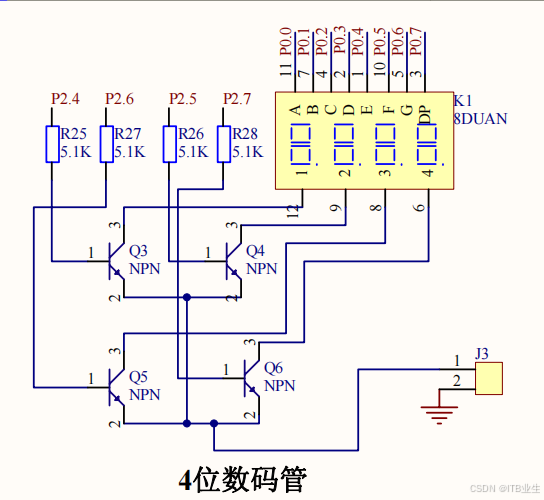

• 要驱动1个四位数码管常见的有以下几种数码管驱动电路（本电路是使用：共阴极数码管）：



  • 使用12个IO口

  • P2.4-P2.7驱动位选，IO口直接驱动位选

  • P0驱动段选，IO口直接驱动段选






6、数码管体现分析

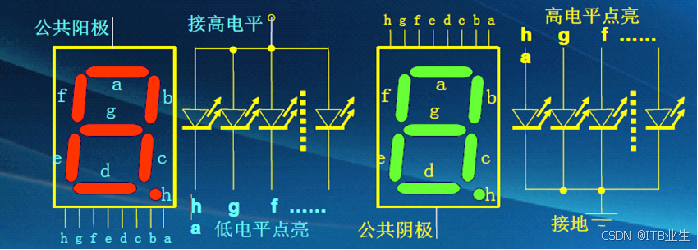

• LED数码管的结构：共阳与共阴

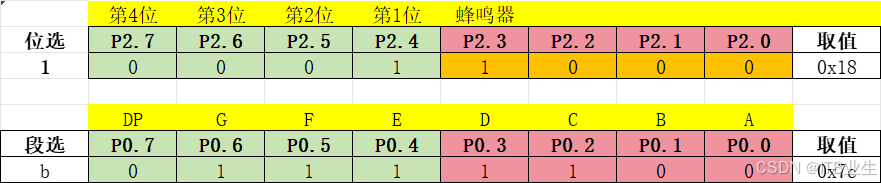

• 体现设置



  • 设置位选，设置 P2.4 - P2.7 对应位为高电平，即可选择第1 ~ 4 位数码管工作

  • 设置段选：设置 P0.0 - P0.7 对应位为高电平，即可控制体现的字符、数字内容




3、项目实行

实行1 第1位数码管体现字符：b

1. /************************************
2. *实验名：数码管静态显示
3. *实验效果：第一个数码管显示字符“b”
4. ************************************/

复制代码



• 分析






方式1：单独设置

1. #include <reg52.h>
3. #define par P0
5. sbit pos1 = P2^4;
6. sbit pos2 = P2^5;
7. sbit pos3 = P2^6;
8. sbit pos4 = P2^7;
10. void main()
11. {
12.
13.
14.         pos1 = 1;
15.         pos2 = 0;
16.         pos3 = 0;
17.         pos4 = 0;
18.         par = 0x7C;
19.         while (1);
20. }

复制代码

方式2：团体设置

1. #include <reg52.h>

复制代码
