UML类图 30秒学会

目次

1、类图本体
三部分
修饰符
2、类与类直接关系
泛化关系
实现关系
简朴关联关系
依赖关系
组合关系
聚合关系

---

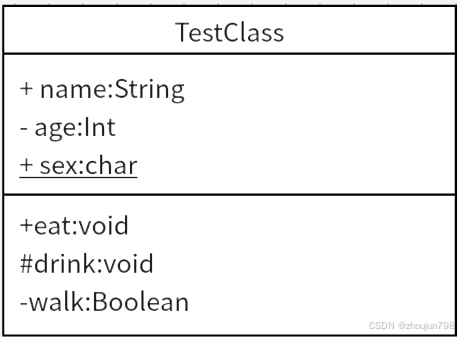

1、类图本体

三部分

• 第一层：类名

• 第二层：成员变量（类的属性）

• 第三层：函数方法（类的干系利用）


修饰符

• - : private

• +: public

• ~: default

• #: protect

• 下划线：static

• << 类名 >>: 接口

• 类名为斜体：抽象类


2、类与类直接关系

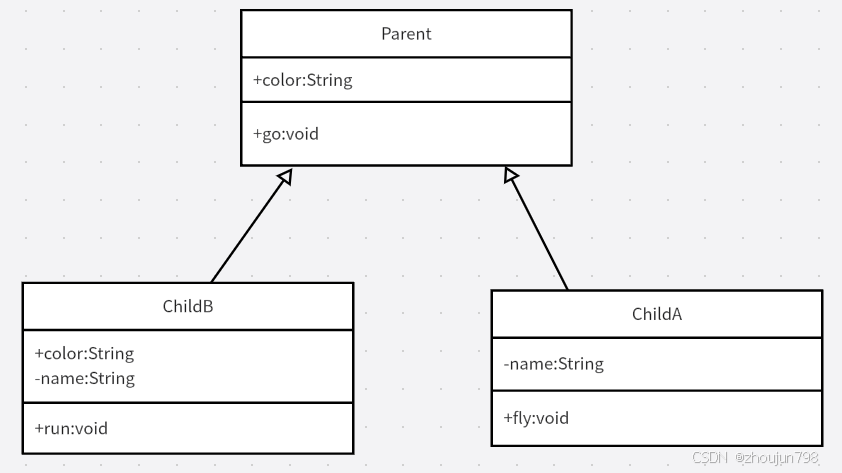

泛化关系

childA和B是继承于对象类Parent
语法：空心三角+实线，指向父类

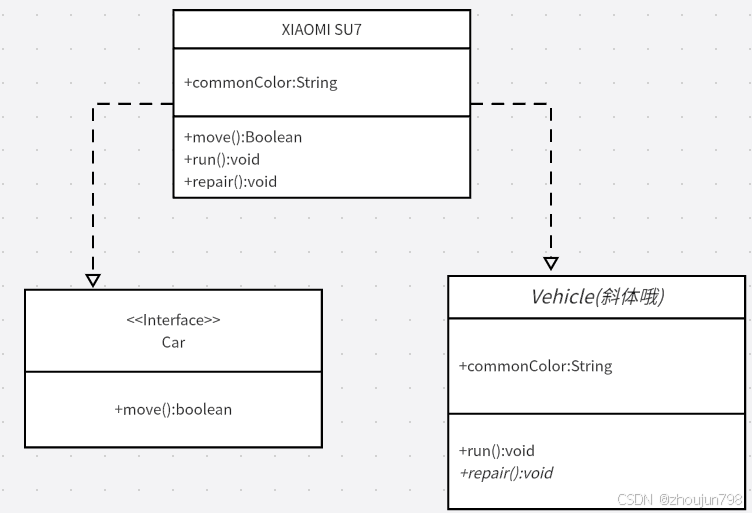

实现关系

对象类SU7继承抽象类Vehicle，实现Car接口
语法：空心三角+虚线；箭头指向抽象类，接口

简朴关联关系

Penguin类中存在Climate类成员变量
语法：实线+简朴箭头，指向成员变量类

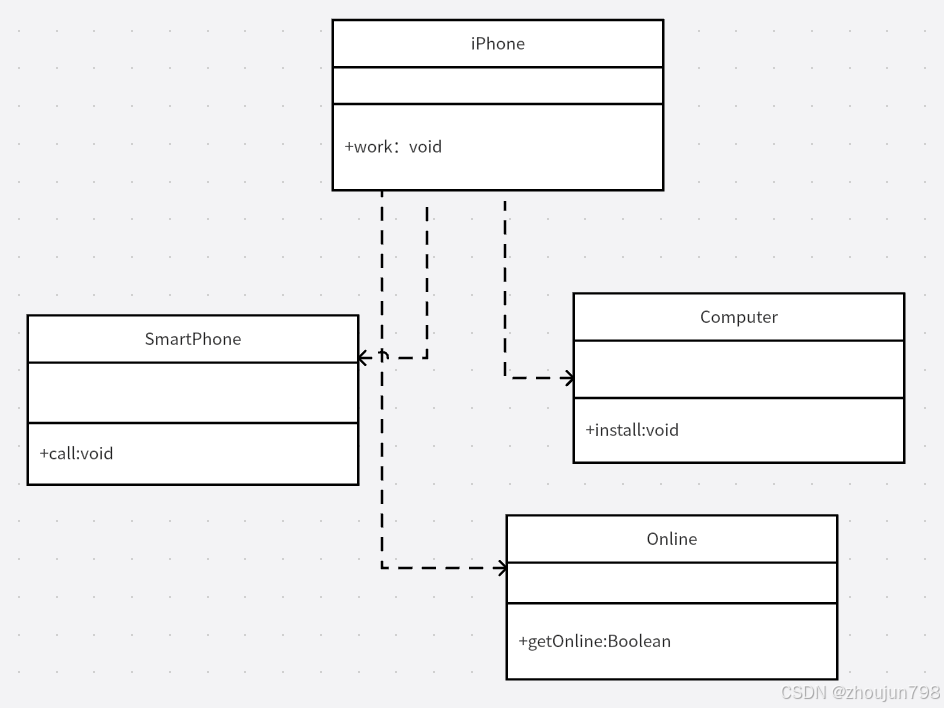

依赖关系

代码表明

1. class iPhone{
2.     fun work(computer:Computer){
3.          val smartPhone = SmartPhone()
4.          smartPhone.call()
5.          computer.install()
6.          Online.getOnline()
7. }
8. }

复制代码

• SmartPhone作为局部变量

• Computer作为方法的情势参数

• 静态方法的调用（kotlin伴生类中方法,会随类加载）


语法：虚线+简朴箭头，指向局部变量、情势参数、静态方法调用对应的类

组合关系

代码表明

1. class Bird {
2.     private lateinit val mWing:Wing
3.     fun newFly(wing:Wing){
4.         mWing = wing
5.         mWing.fly()
6.   }
7. }

复制代码

• 强依赖，Bird主体消散，强引用Wing必须同时或提前消散

• 单个对象关联，只有mWing一个成员变量作为关联Wing

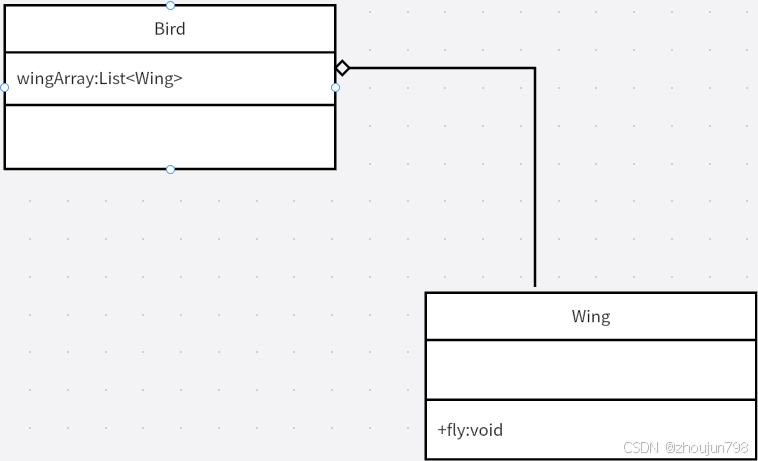

聚合关系

• 弱依赖，由于一个聚集都是该依赖对象，多一个少一个无所谓

• 一个聚集都是关联的对象
