利用openVPN建立小型企业内网VPN环境

实行前预备：编辑虚拟机网络配置，使VMnet8处在192.168.10.0网段。
1. 利用VMware安装2个CentOS 7虚拟机，安装时记得都多添加一张网卡，第二张网卡设置为自定义vmnet1，第一台命名为“VPNserver”，第二台命名为“VPNclient”。

2. 安装完两台虚拟机后，进入虚拟机，修改网络配置（onboot改为yes）并重启网络服务，查看相应IP地址，并利用远程毗连软件进行毗连。

配置内网主机

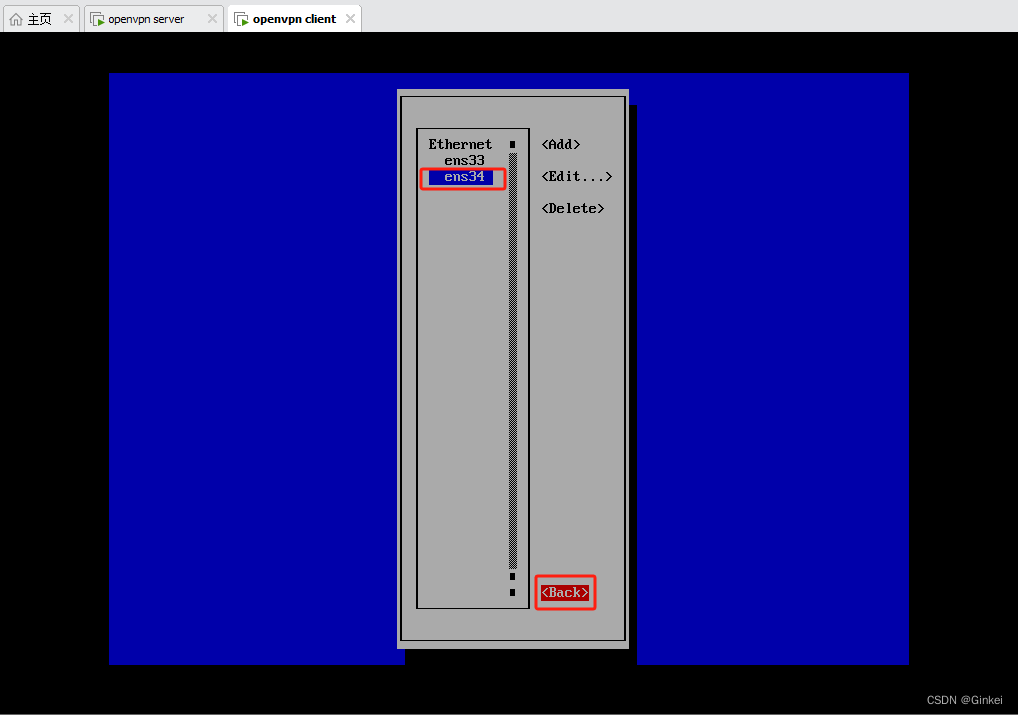

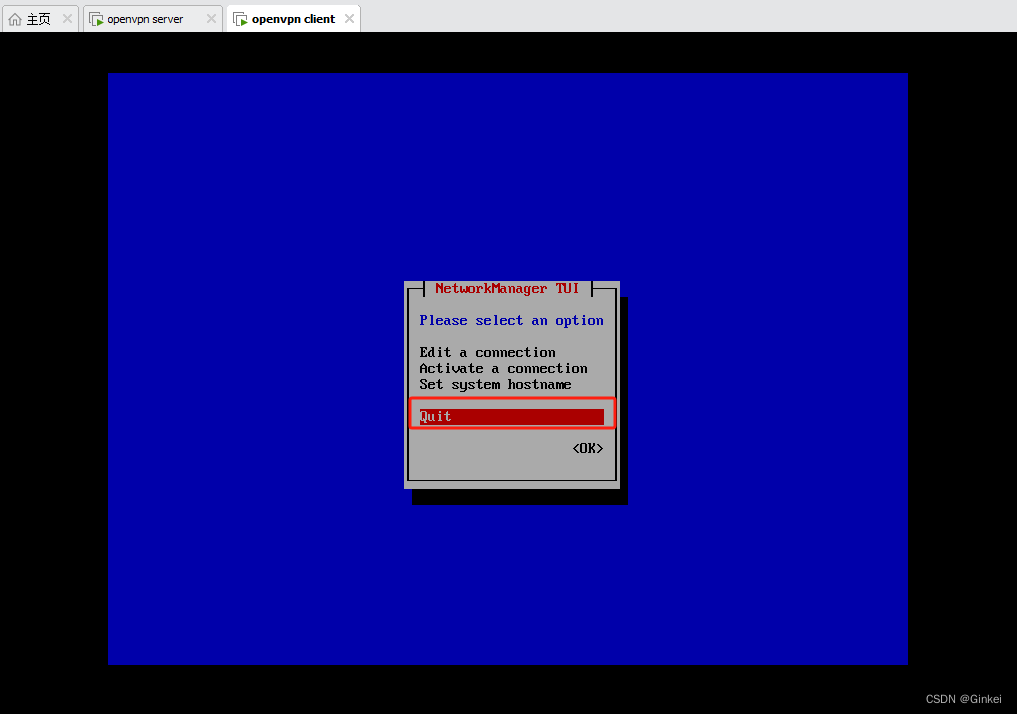

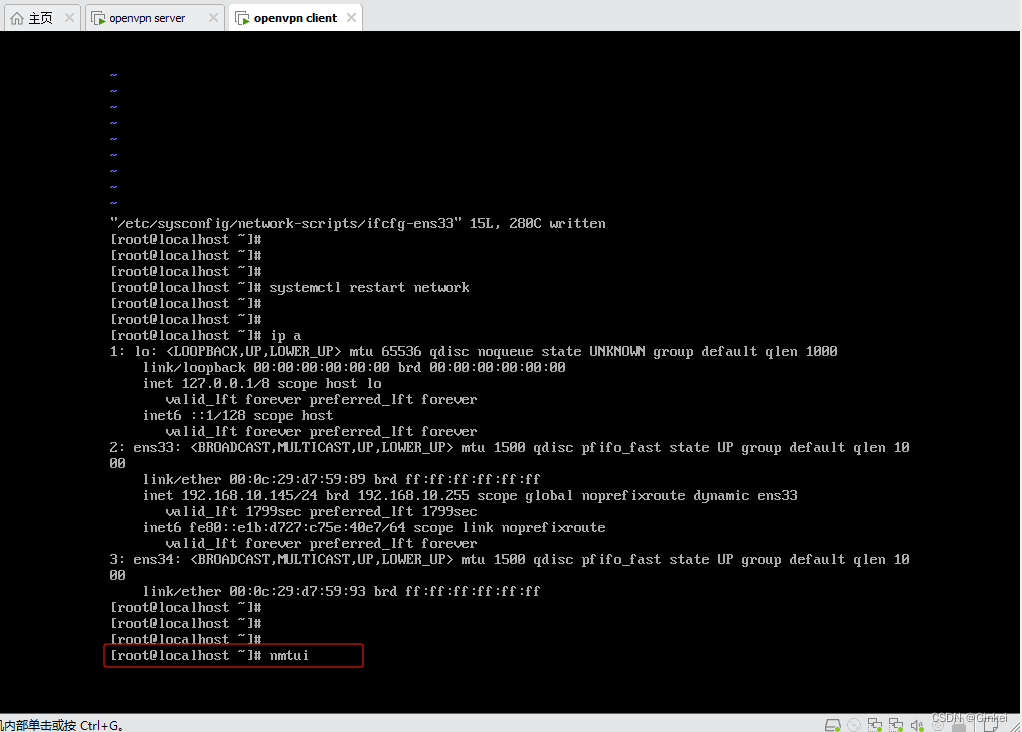

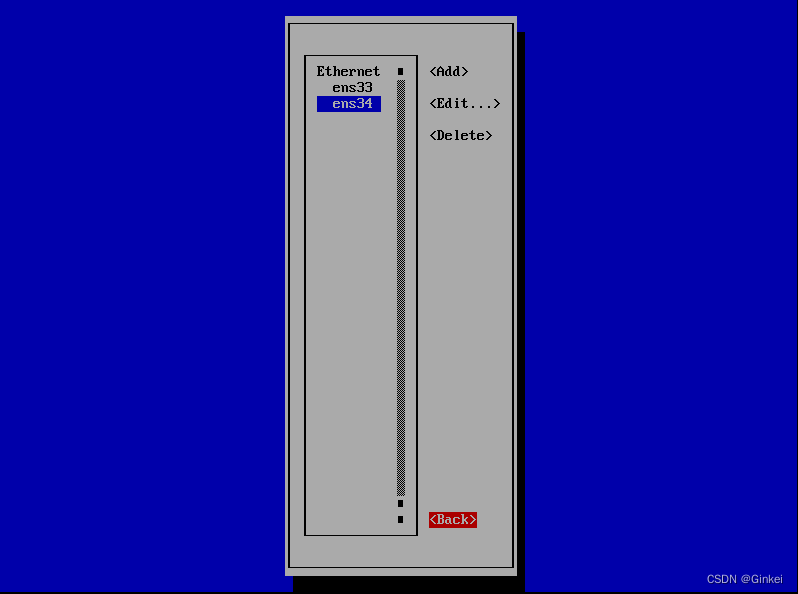

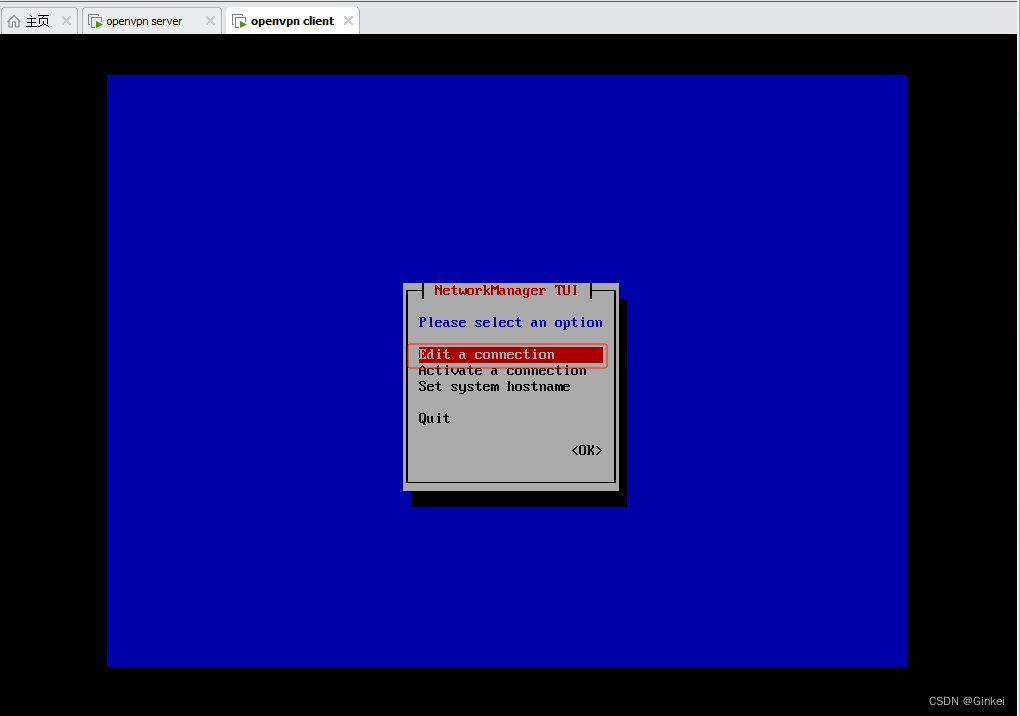

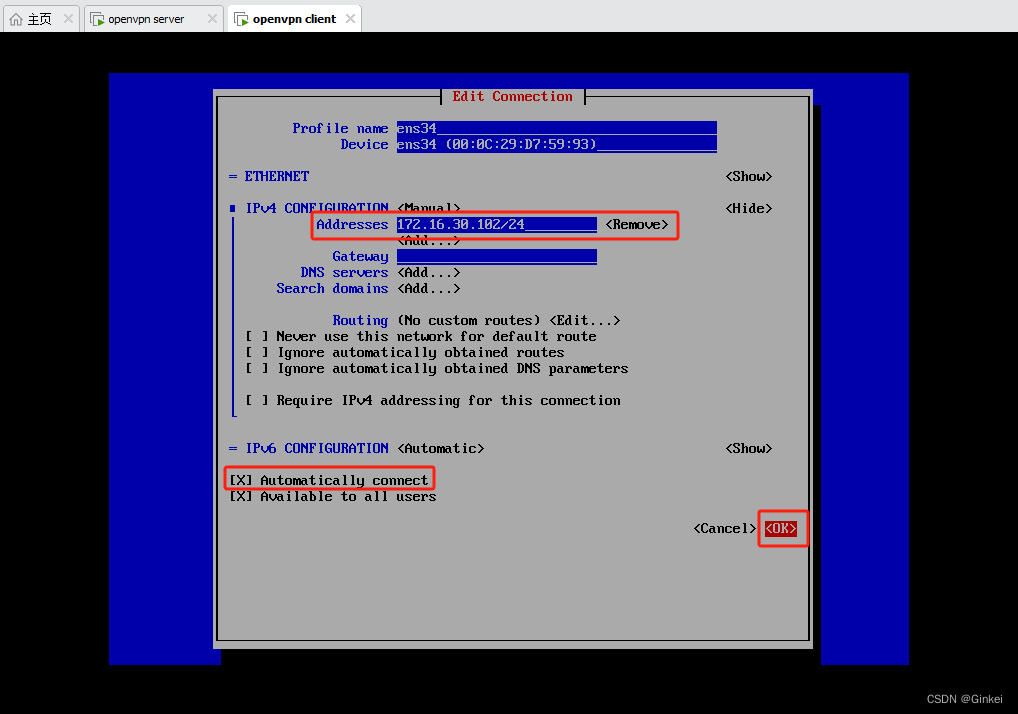

配置ens34网卡IP，利用nmtui命令。

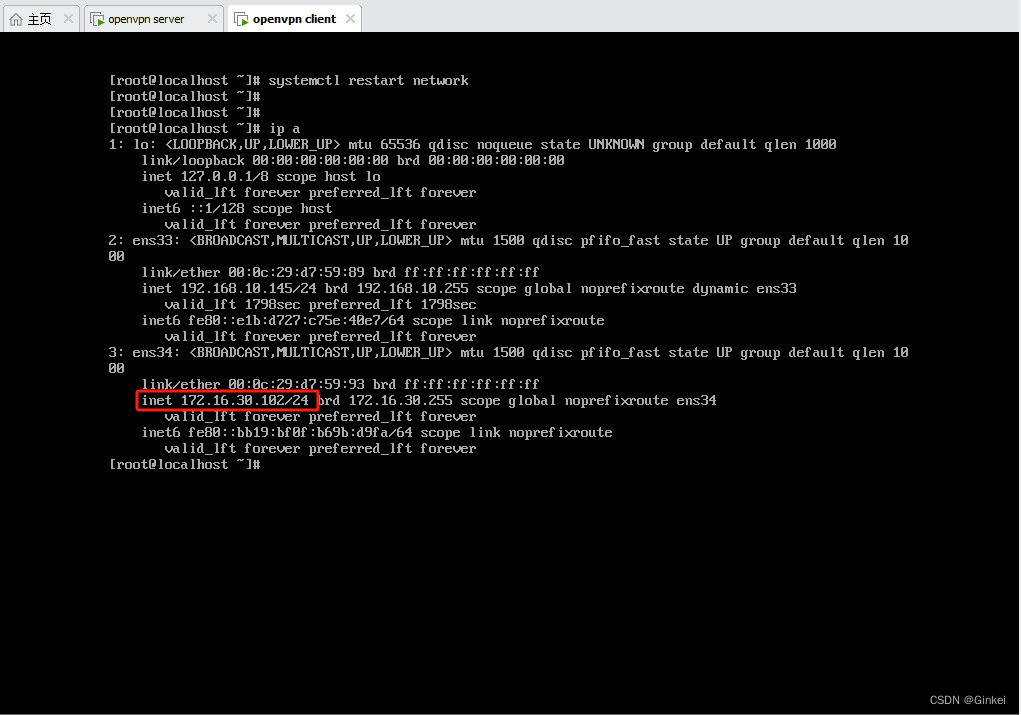

配置为172.16.30.102/24，保存退出

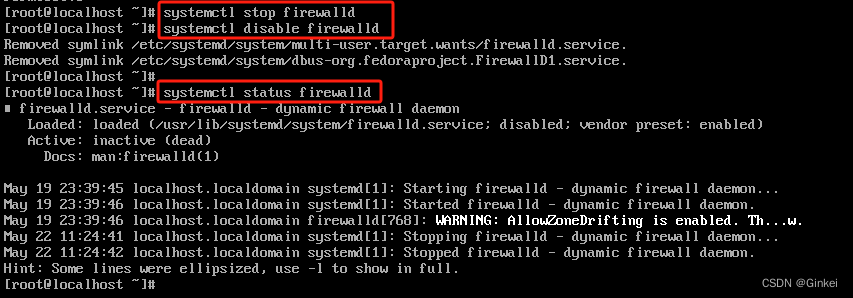

关闭selinux计谋和防火墙

安装net-tools，安装前需配置yum源，利用阿里云的yum源。

1. curl -s -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

复制代码

1. curl -s -o /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo

复制代码

1. yum install -y net-tools

复制代码

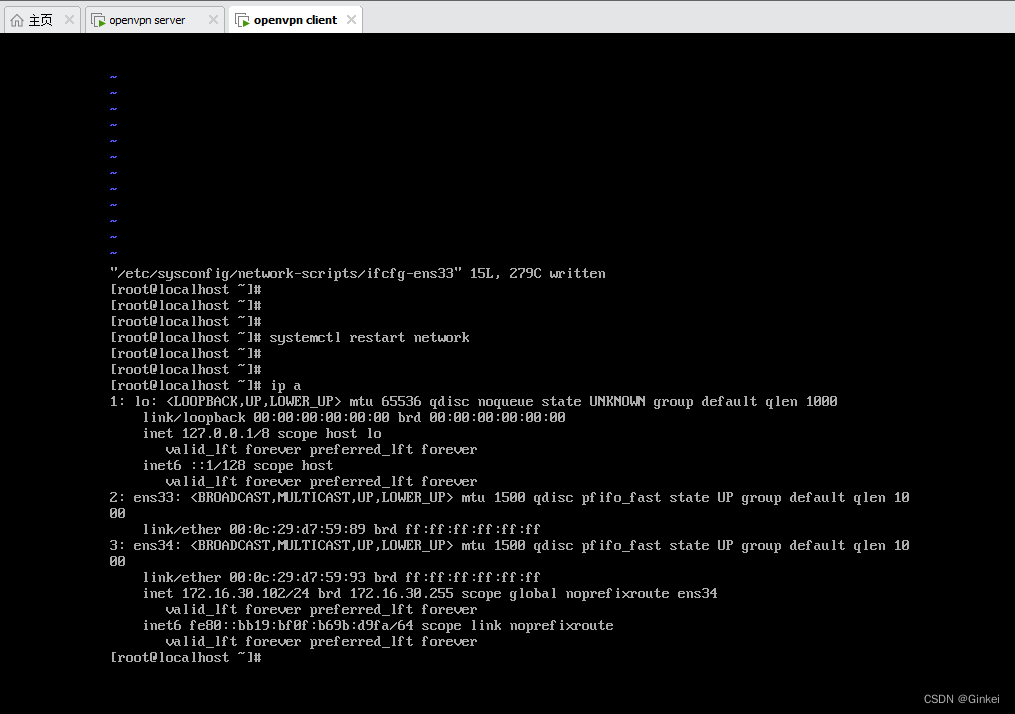

把ens33网卡禁用，网卡配置文件中“onboot改为no”，使之无法与外网相连。重启网络然后查看IP地址，发现ens33已经无IP地址

配置server服务器端

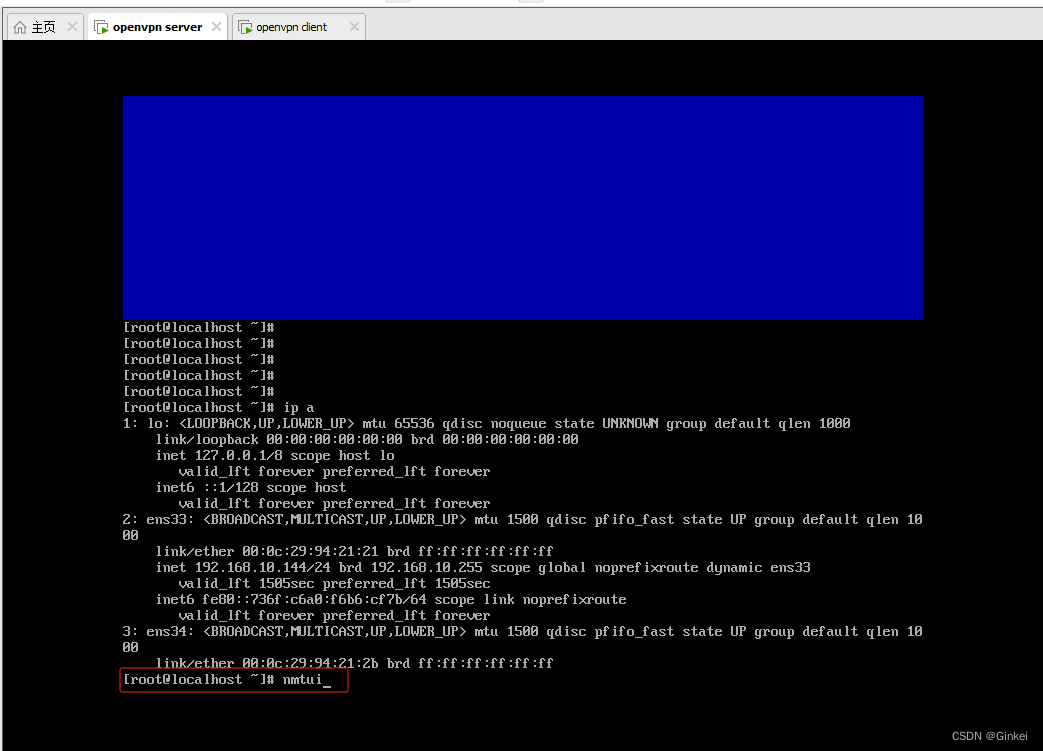

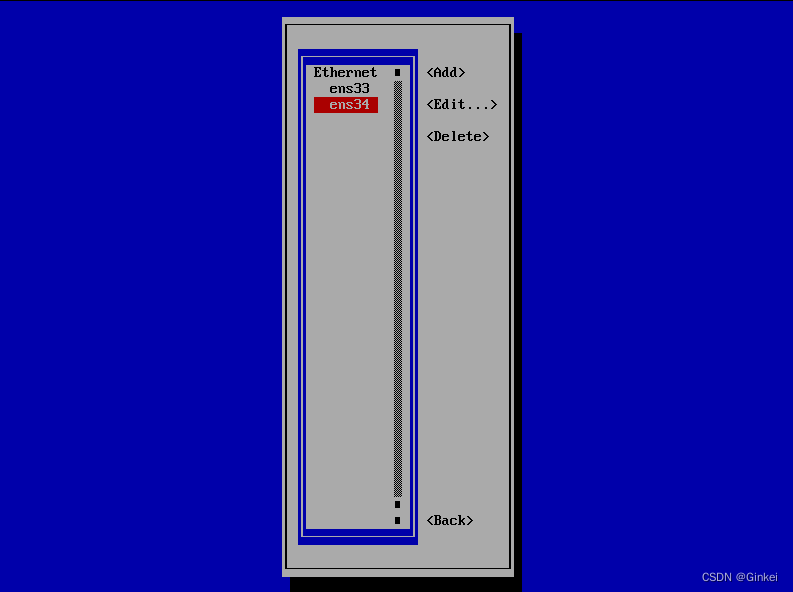

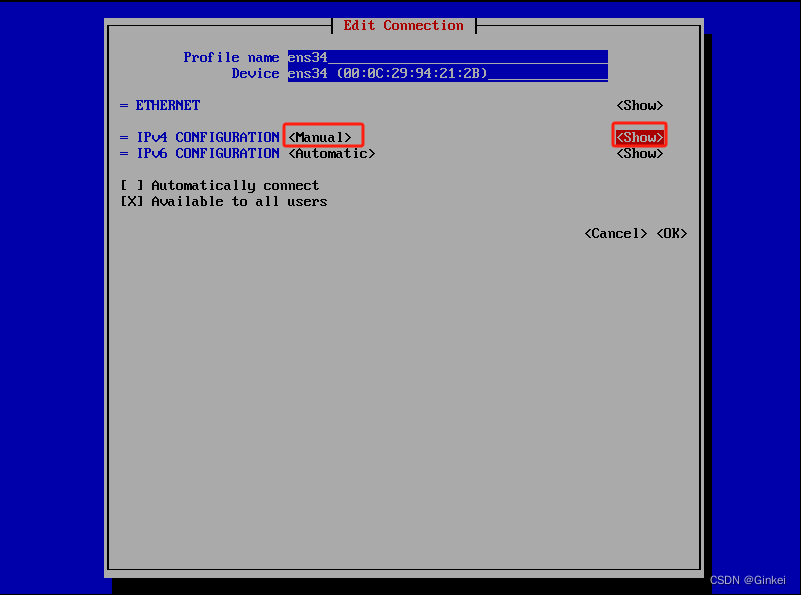

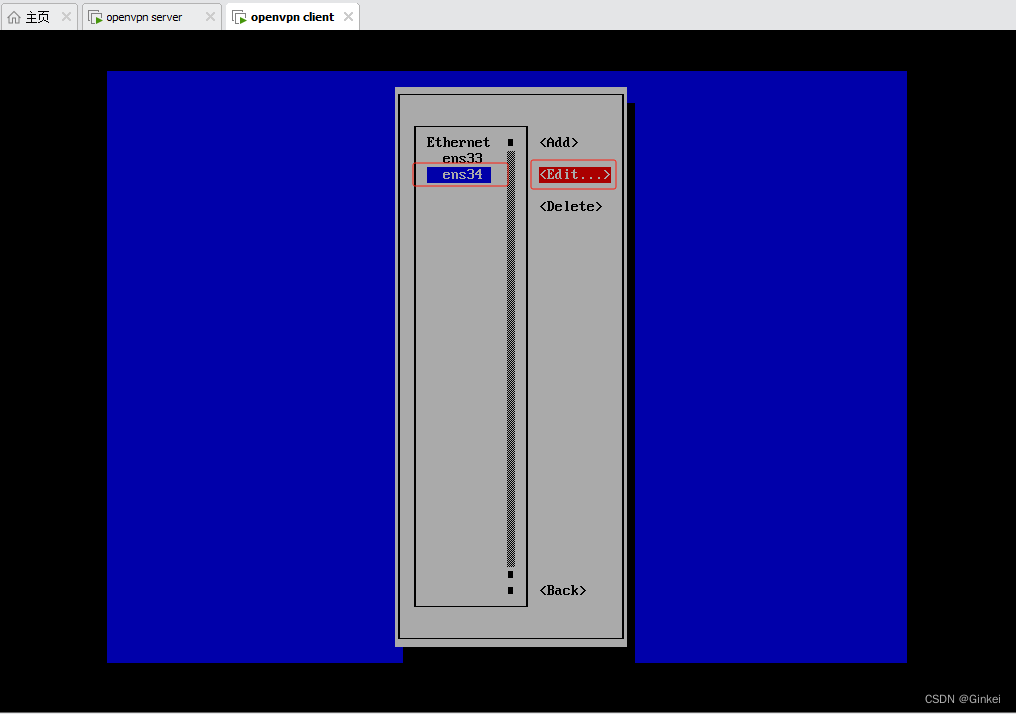

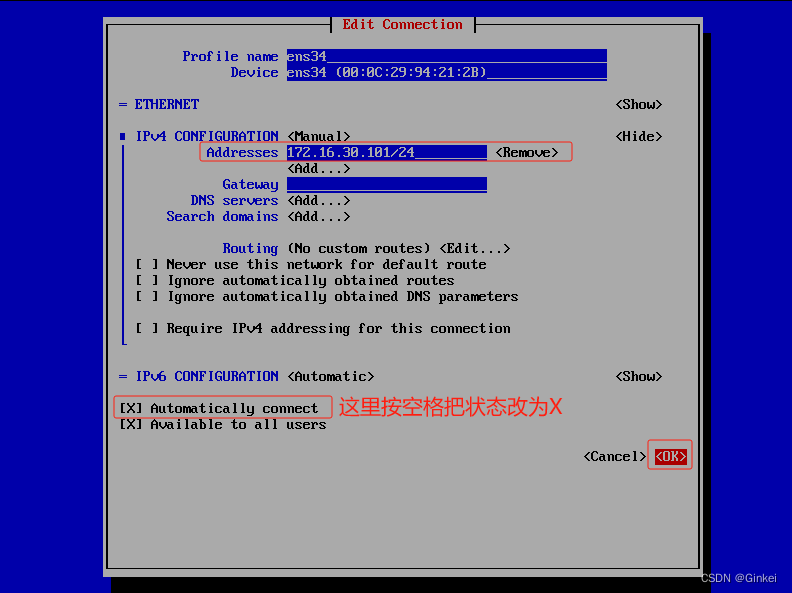

3. 配置ens34网卡IP，利用nmtui命令。

配置为172.16.30.101/24，保存退出

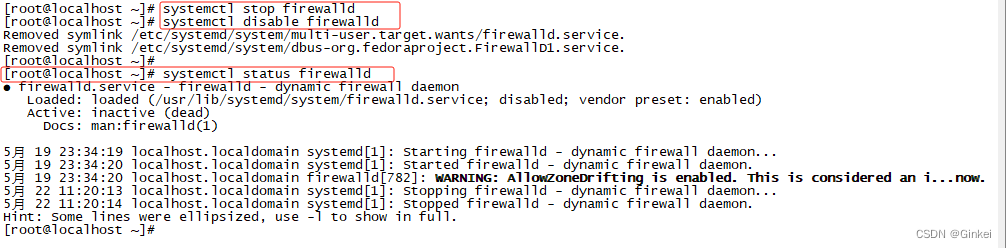

4. 关闭selinux计谋和防火墙

5. 配置yum源，利用阿里云的yum源。

1. curl -s -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

复制代码

1. curl -s -o /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo

复制代码

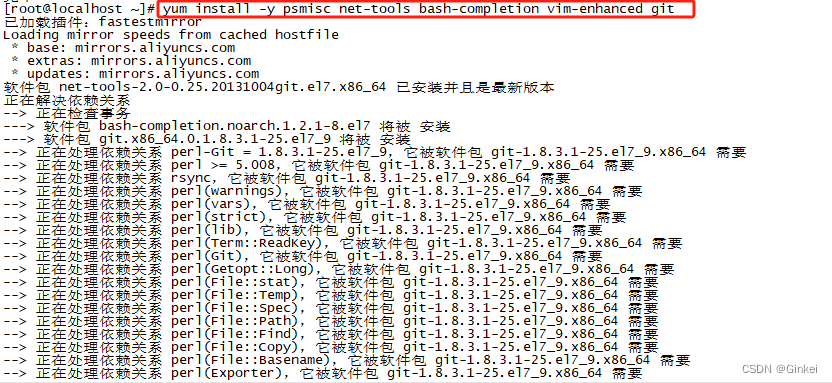

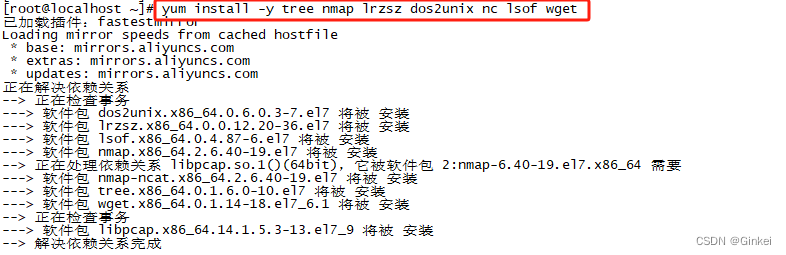

6. 安装基础软件

7. 安装证书工具。

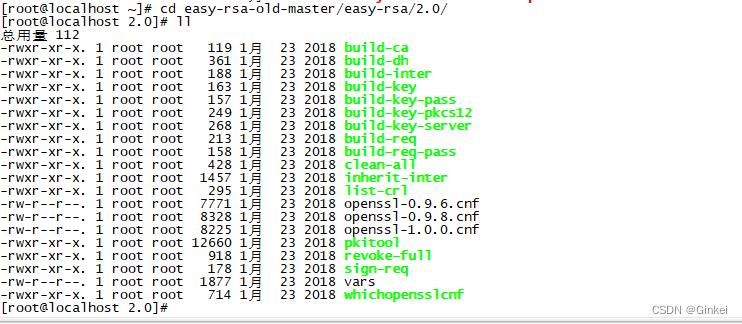

证书文件制作过程，需要利用到easy-rsa-old.zip工具进行制作证书。

制作证书工具下载地址： https://github.com/OpenVPN/easy-rsa-old

下载好包或者直接把老师给的包利用winSCP进行上传。

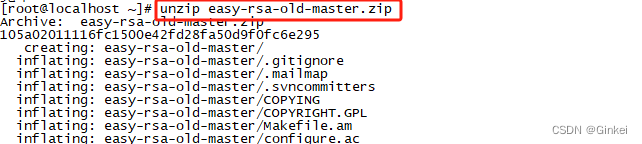

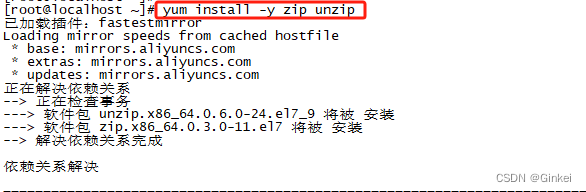

安装压缩和解压软件

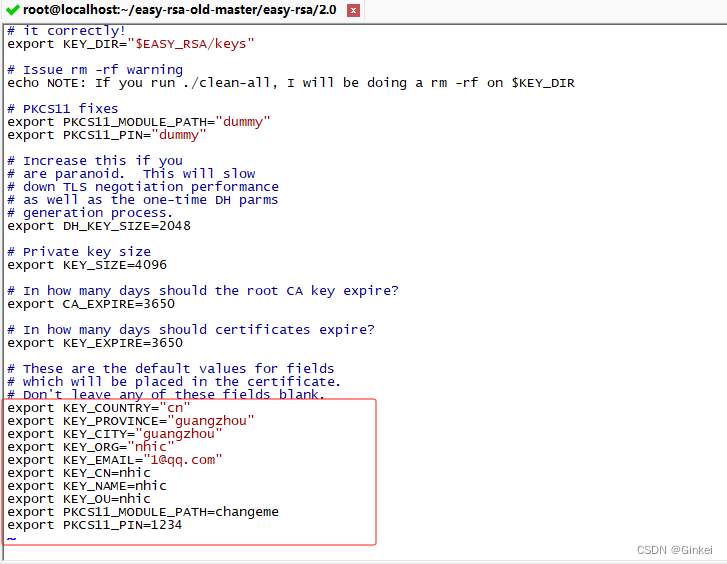

8. 编写 vars文件，修改证书创建的配置参数信息，并使配置生效。

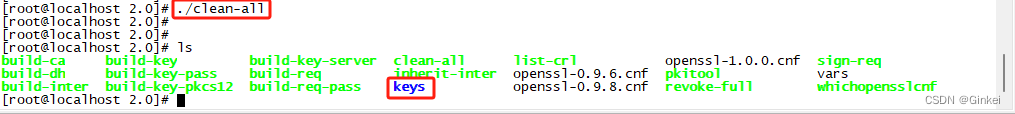

9. 清楚缓存，清楚缓存同时会创建keys目录

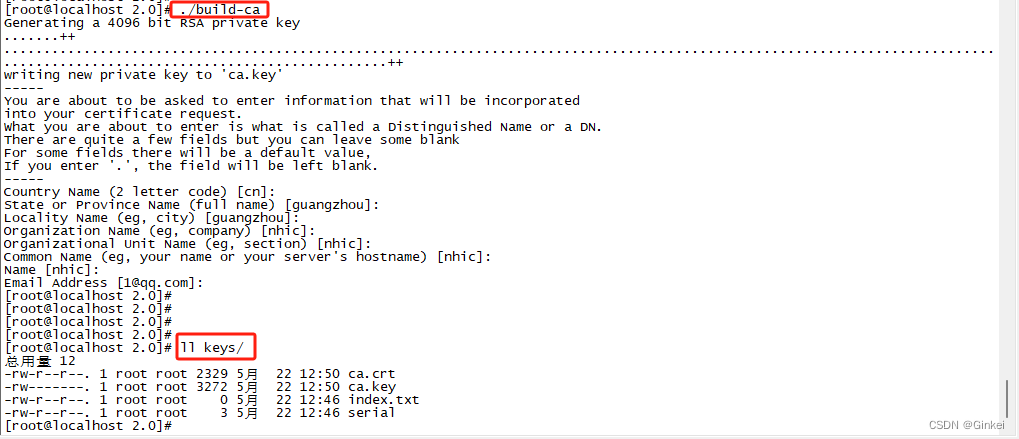

10. 生成根证书文件和私钥信息

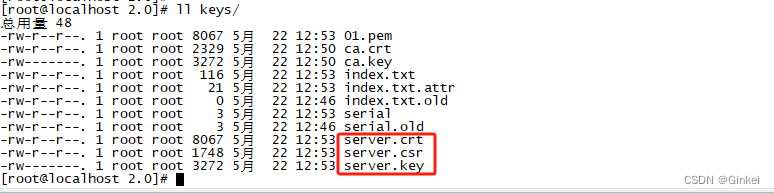

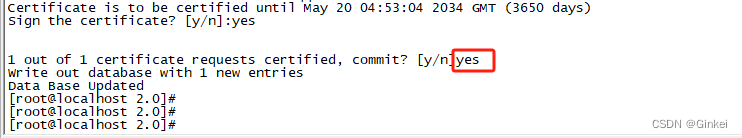

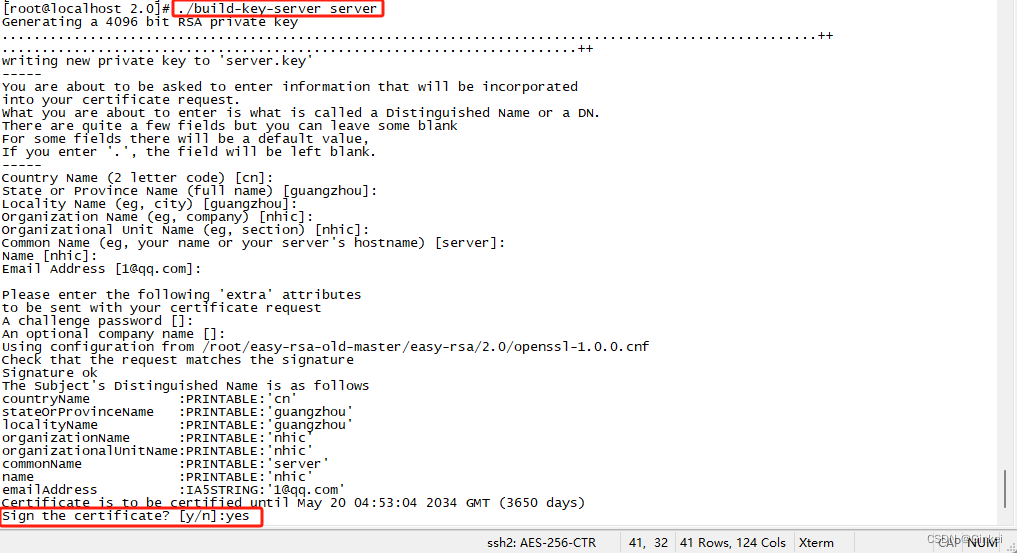

11. 生成服务端证书和秘钥文件信息

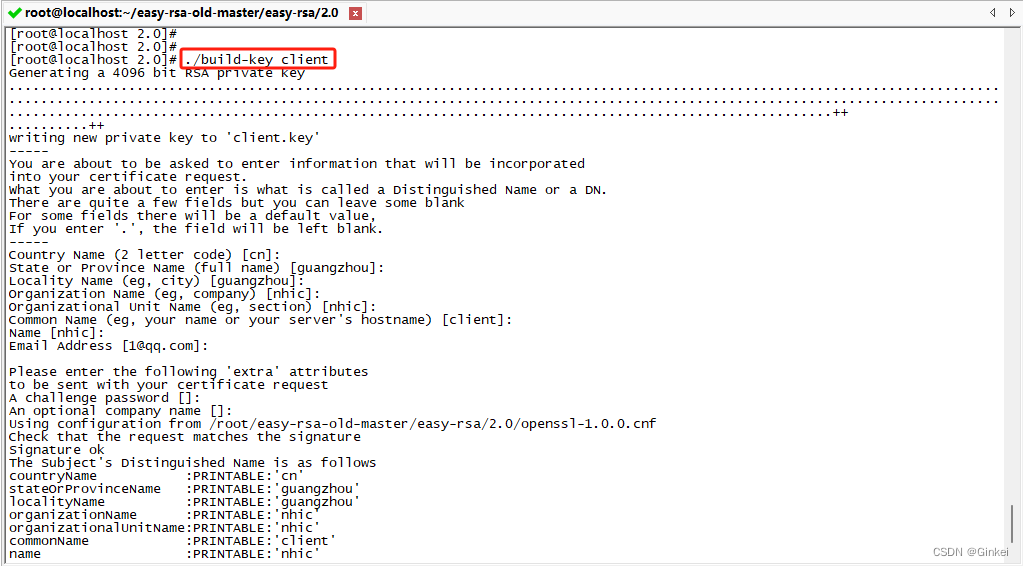

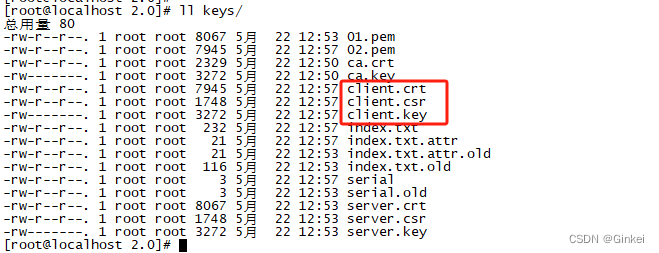

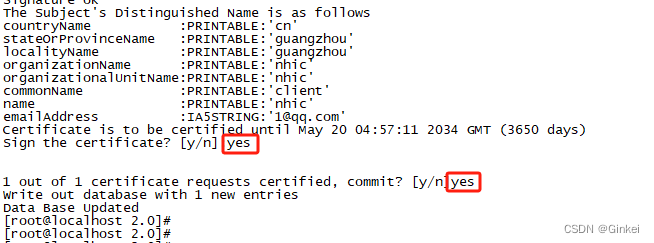

12. 生成客户端证书和秘钥文件信息：

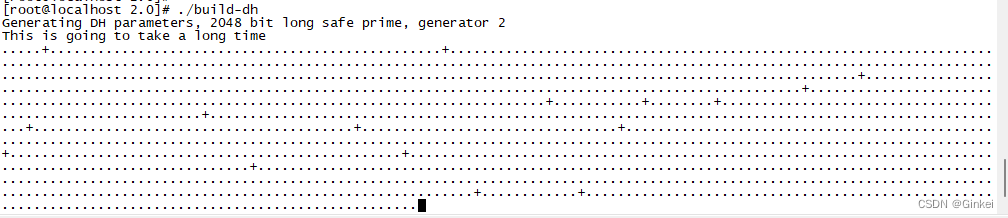

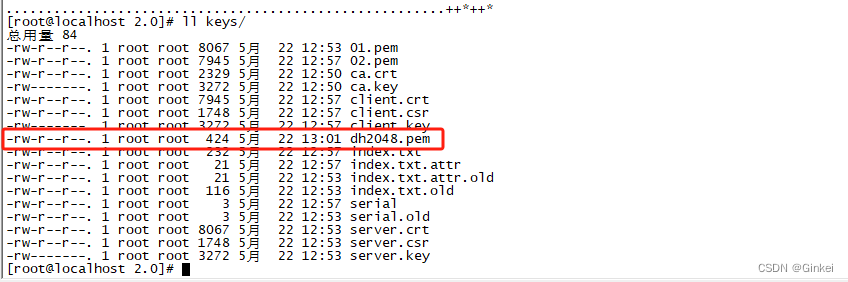

13. 生成秘钥互换文件信息：

14. 安装openvpn

15. 编写修改 openvpn服务配置文件

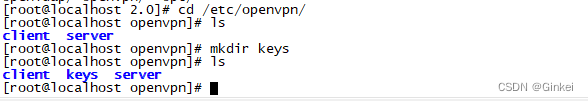

进入openvpn目录下，建立存放openvpn服务加载证书文件目录

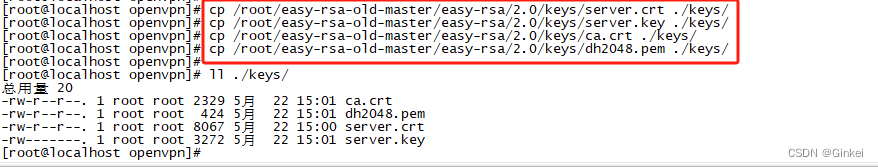

将之宿世成的证书文件信息进行拷贝迁移

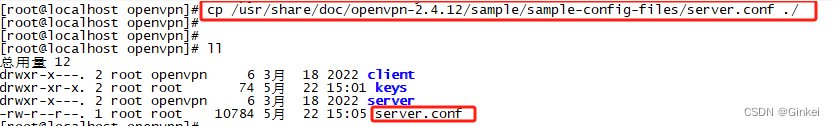

拷贝openvpn服务模板配置文件

修改vim配置文件，在最后加上set number，使vim编译器显示行数。

编辑openvpn服务模板配置文件

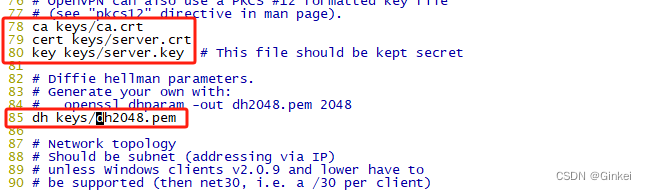

更改配置加载的证书文件路径信息

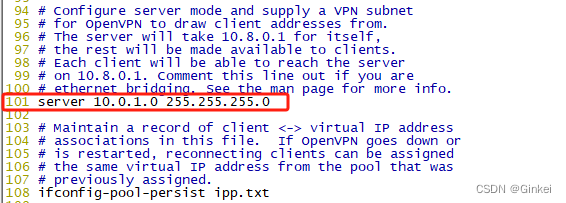

当vpn拨号建立毗连乐成后，会生成的隧道毗连网段信息

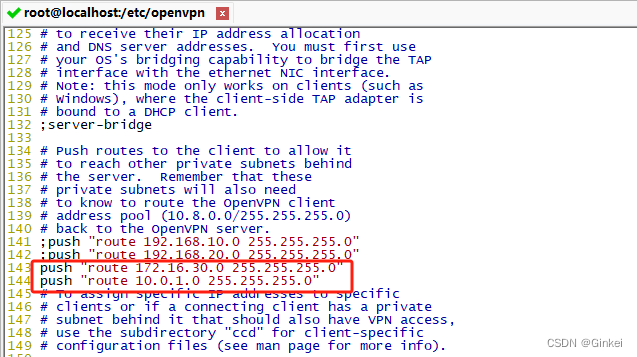

表示路由信息推送，可以让拨号的客户端主机路由表中，添加以上两个路由条目信息； 终极实现和企业私网以及vpn隧道私网建立通信

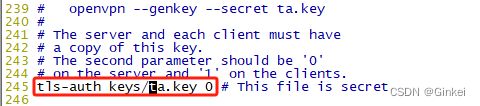

表示拒绝服务攻击的证书

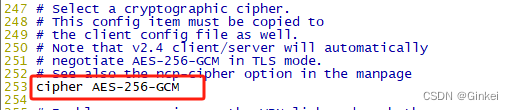

表示设置数据传输的加密模式，从2.4版本之后不能利用CBC模式了，需要改为GCM，修改完成后，保存退出。

16. 开启内核转发

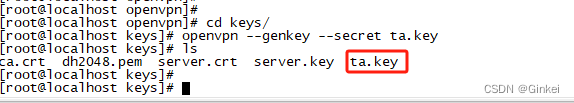

17. 在 openvpn服务端建立ta.key文件，主要用于拒绝服务攻击证书

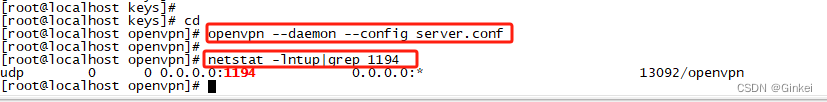

18. 启动运行openVPN服务，并查看状态

19. 为客户端配置服务做预备

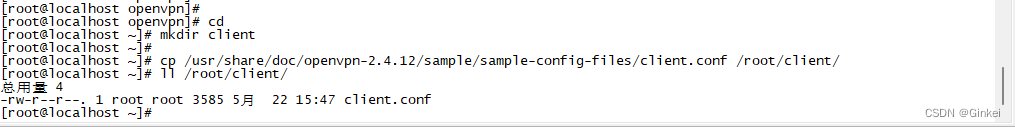

创建保存客户端文件信息的目录，并将客户端模板文件进行拷贝迁移

修改客户端配置文件信息：

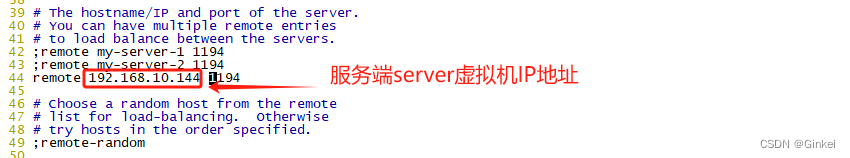

表示设置客户端要和哪个vpn服务器建立毗连，设置为vpn服务器外网接口公网地址和服务端口1194信息

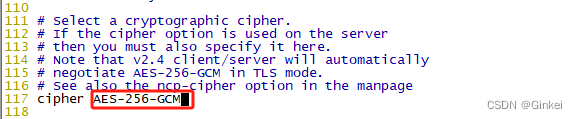

表示设置数据传输的加密模式，从2.4版本之后不能利用CBC模式了，需要改为GCM

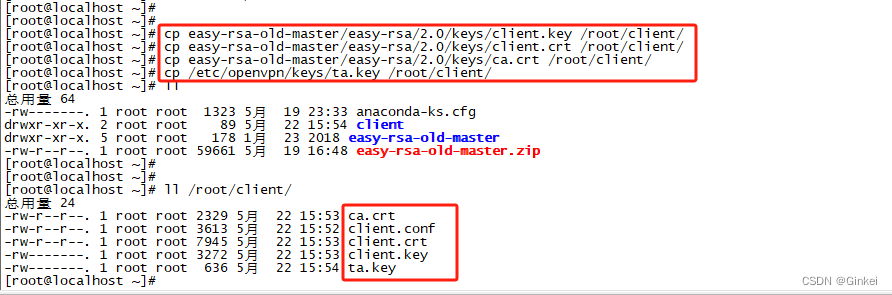

汇总拷贝整理客户端相关证书文件，并查抄确认客户端数据信息情况

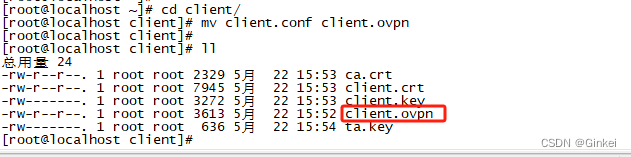

修改客户端文件后缀名称信息

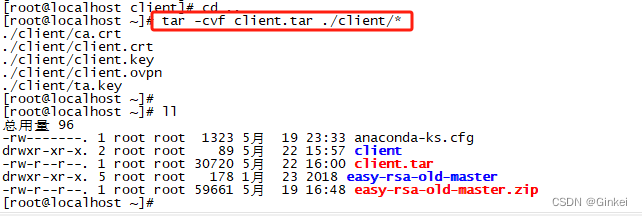

将所有 openvpn客户端所需的文件数据打包并下载保存，然后用winSCP软件下载到windows桌面。

配置windows

20. 把刚刚下载的client压缩包解压

21. 安装老师给的openvpn客户端软件。该软件可以通过openvpn官网下载（下载地址：https://openvpn.net/community-downloads/）

22. 安装好之后，桌面会出现openVPN图标。

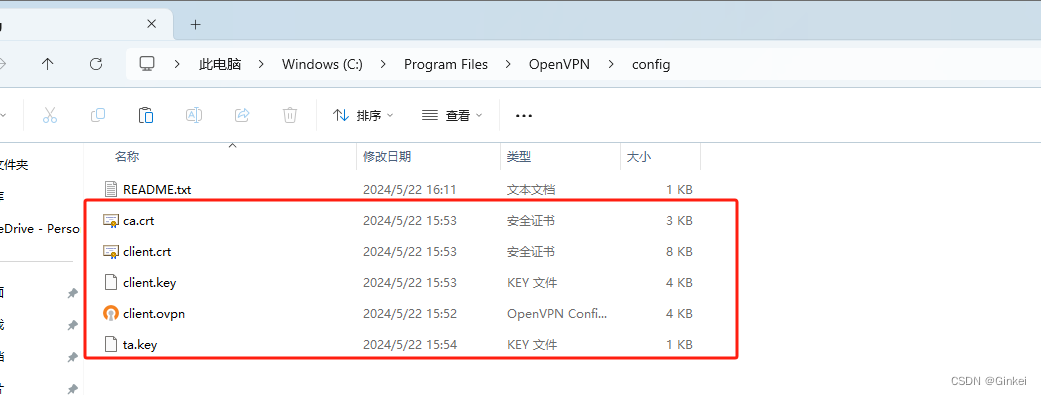

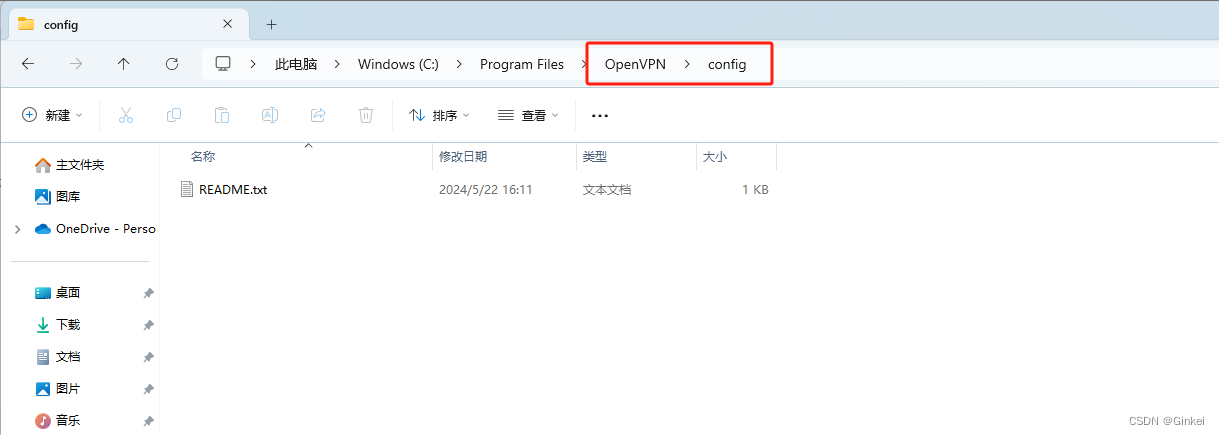

23. 进入openvpn软件目录，找到config文件夹，把从客户端下载下来的client压缩包中的文件都复制到config文件夹中。如下图所示。

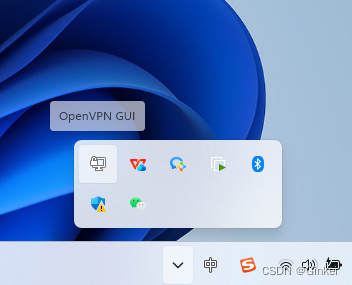

24. 双击桌面的openVPN图标，运行openVPN，在右下角小图标处，找到openVPN图标。

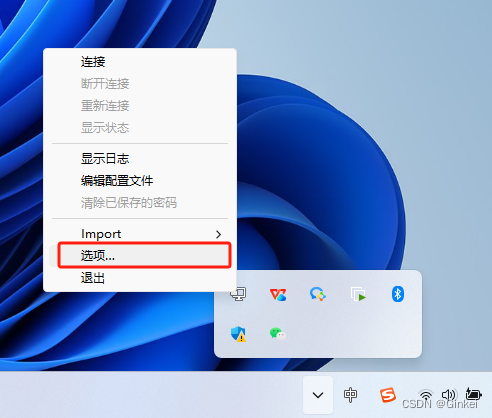

24. 邮件桌面右下角openVPN小图标，选择选项。

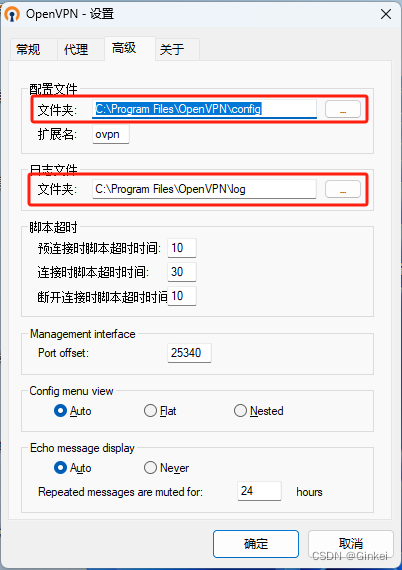

25. 修改设置中的高级信息，设置为正确的路径，如下图。

测试连通性

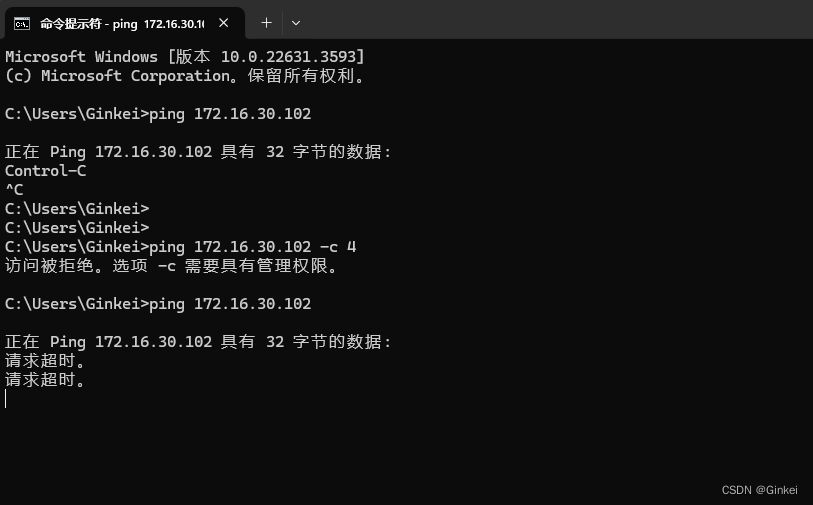

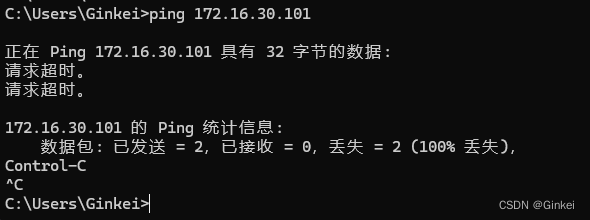

26. 启动VPN前，先测试是否可以ping通内网，发现无法ping通，可以通过route print查看路由表，发现也没有相应的访问172网段的路由信息。

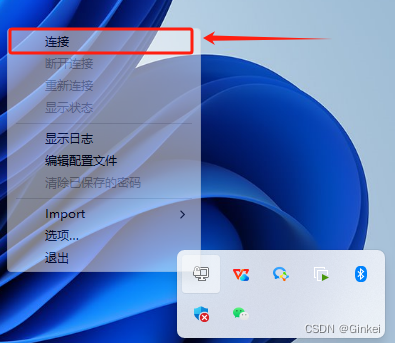

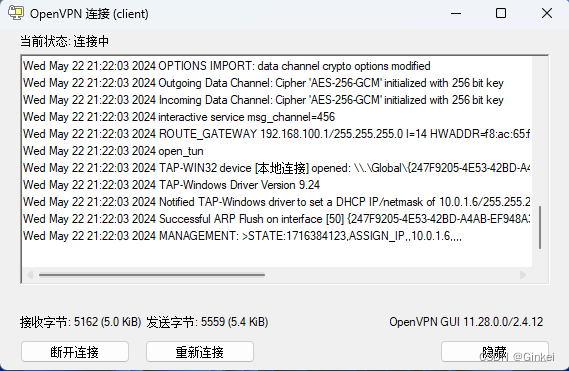

27. 启动VPN

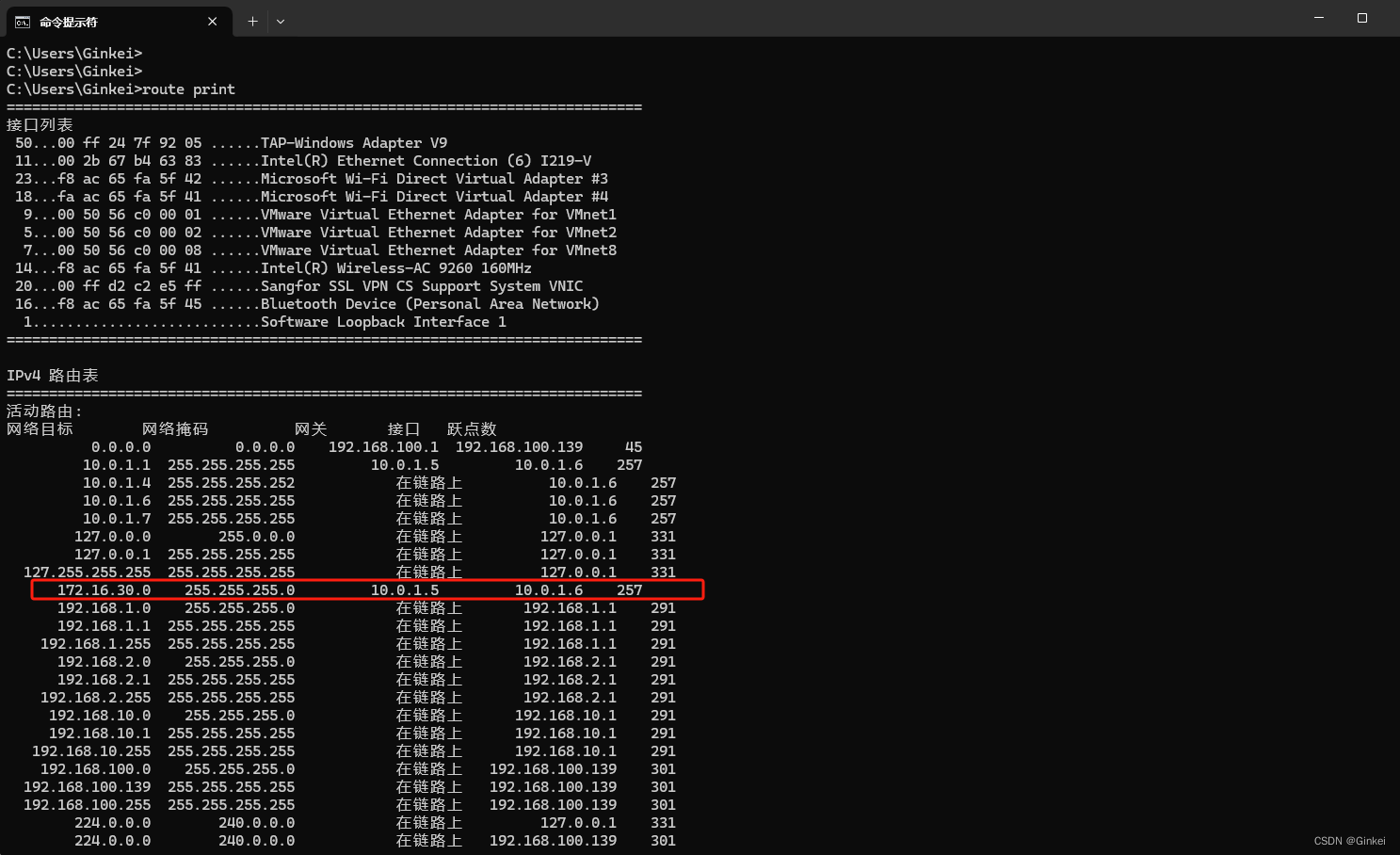

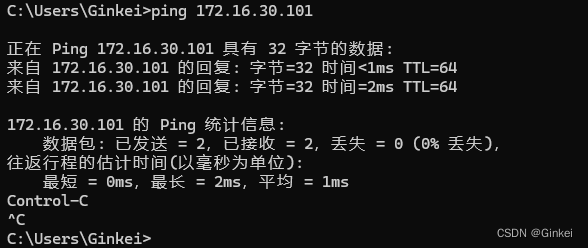

28. 测试是否可以ping通server内网IP172.16.30.101，发现可以ping通，查看路由信息，也可以看到已经有了172网段的路由信息。

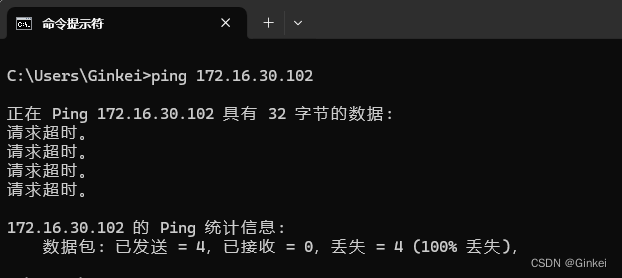

29. 测试是否可以ping通内网IP172.16.30.102，发现ping不通，原因是内网102主机无路由信息。

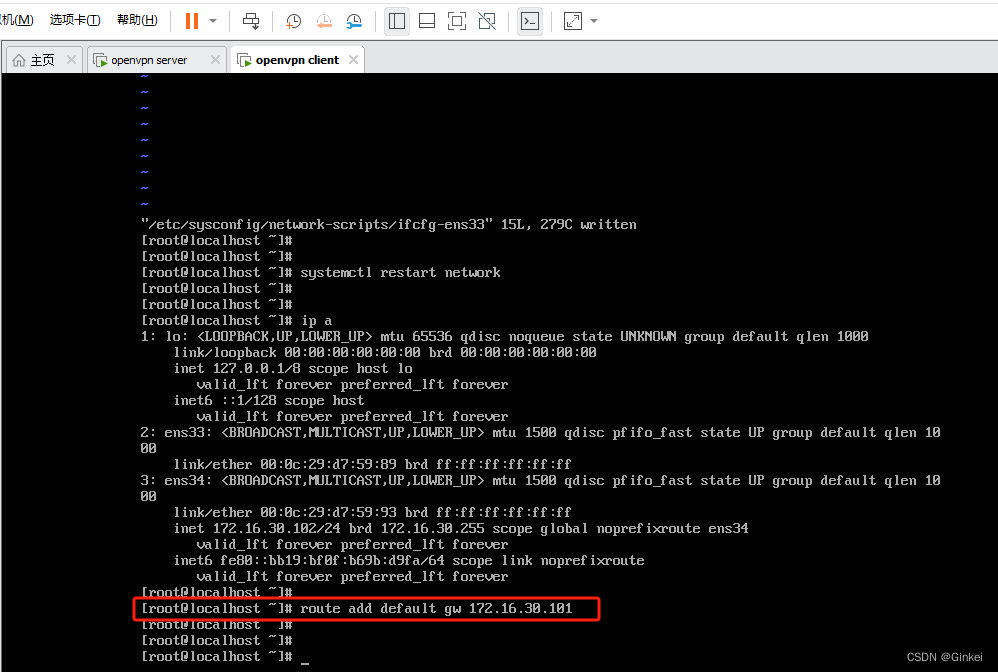

30. 修改调解内网主机数据通讯配置信息，添加网关路由信息

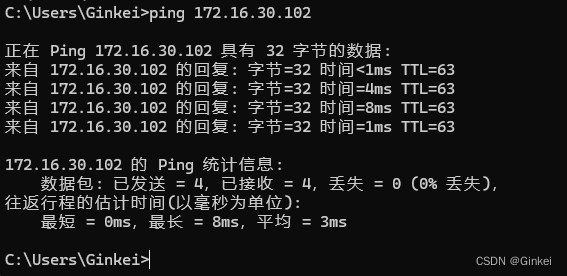

31. 再次测试是否可以ping通，发现可以ping通

至此，整个VPN构建已经完成。
