基于 Konva 实现Web PPT 编辑器（二）

动画体系

        为了实现演示中复杂的动画结果，使用 Animation 类统一管理；切换动画通过 css animation 实现，并且是应用在 konvajs-content 上，动画则通过 gsap 实现，应用在 Konva.Node 上，实现思路如下：

1. /**
2. * 动画相关实现
3. *  1. 切换动画通过 css animation 实现
4. *      1.1 应用在 konvajs-content 上
5. *      1.2 对于 animation 来说，动画就是个类名，通过 style 来设置动画
6. *      1.3 动画结束后，需要移除动画类名，通过 style.animation = '' 实现
7. *      1.4 动画应用是通过 Layer.setAttrs 记录状态，在预览时，动态添加即可
8. *
9. *  2. 元素动画则通过 gsap 库实现，应用在 Konva.Node 上
10. *      2.1 这里的动画其实是一个时间线，从某个节点状态运行到另一个节点状态
11. *      2.2 官网： https://gsap.com/docs/v3/
12. *      2.3 官网上提供了很多动画，这里只使用 gsap 的 timeline 来实现动画
13. *      2.4 同样需要记录 动画状态，在预览时，通过动画状态来应用动画；
14. *
15. *  3. 切换应用动画的流程：
16. *      3.1 调用 setAnimation 给当前layer标记动画属性；
17. *      3.2 在预览时 调用 applyAnimation 应用动画；
18. *      3.3 动画结束后，调用clearTimeOut清除动画
19. *      3.4 如果是应用全部动画的话，通过 global 标识，每次新增幻灯片，都判断有没有全局动画，如果有，则应用全局动画
20. */

复制代码

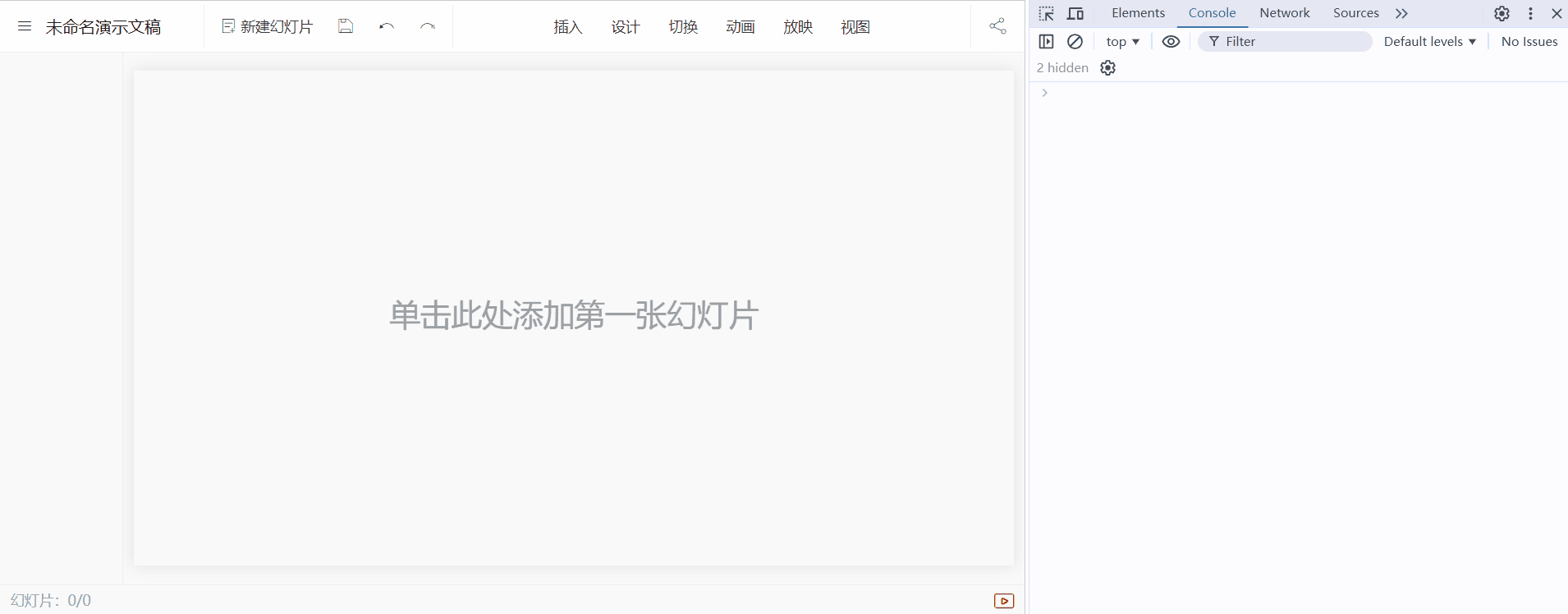

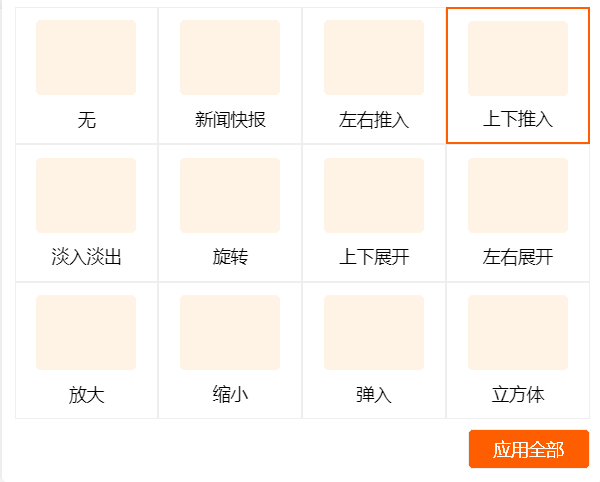

        应用到实例上结果如下：

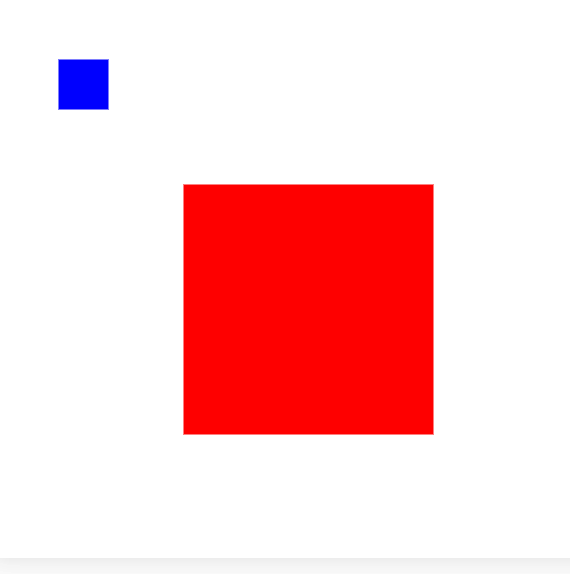

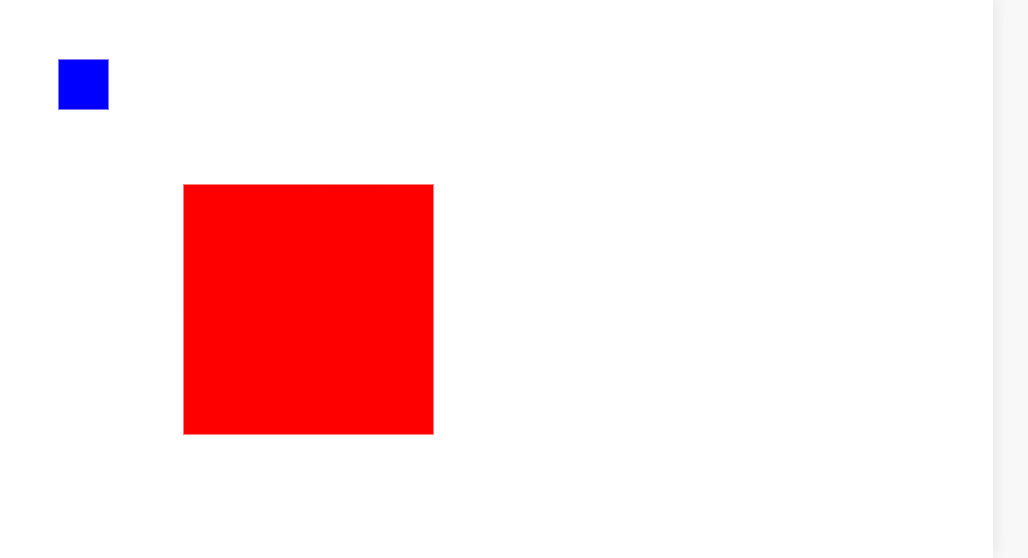

        经过研究探究，发现原生的 Konva.Tween 难以满足应用中复杂的强调、入场、退场动画,对节点的属性控制、播放节点控制能力较弱，而Konva.Animation 则是通过request Animation实现的动画，对时间的控制不够精确，整个属性过渡的结果需要自行实现，因此，决定接纳 gsap 动画实现。gasp 官网​​​​​​​ 具体的API我就不先容了哈，大家自行前往官网检察，我就举个例子说明项目中的应用：

1. const timeline = gsap.timeline();
2. timeline.pause();
4. // 淡入
5. [KonvaAnimationMap.fadeIn]: () => {
6.   const tween = gsap.fromTo(
7.     node,
8.     {
9.       opacity: 0,
10.       scaleX: 0,
11.       scaleY: 0,
12.       x: node.x() + node.width() / 2,
13.       y: node.y() + node.height() / 2,
14.     },
15.     {
16.       opacity: 1,
17.       scaleX: 1,
18.       scaleY: 1,
19.       x: node.x(),
20.       y: node.y(),
21.       onComplete,
22.     }
23.   );
25.   timeline.add(tween);
26.   return timeline;
27. }

复制代码

        这里只是创建了补间动画实时间轴，并且默认是停息状态，因为幻灯片中的元素动画应用是有’单击时‘、’上个动画同时‘、’上个动画结束‘，因此，将动画对象返回，根据合适的时机进行执行是最合适的（这里仅是对动画进行应用展示哈，后续的如安在预览时，根据时机播放，我们放在预览中说明）

对齐辅助线

        我们参考官网的实现案例：How to snap canvas shape to other shapes,通过监听 dragmove dragend 来实现对齐辅助线：

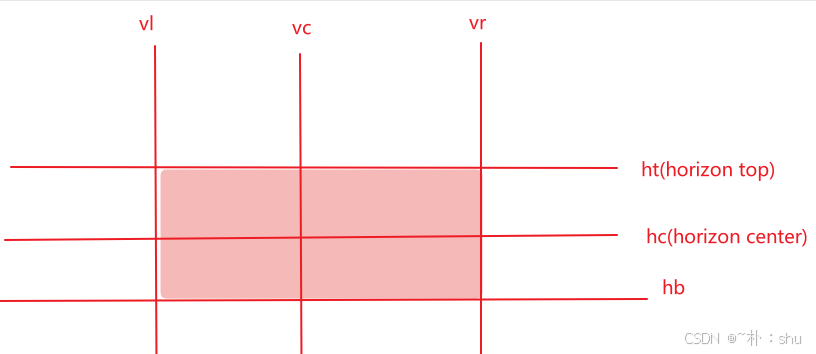

        大抵思路就是取拖动的六条线坐标，与当前画布节点进行比较，看是否有满足条件的节点，绘制直线即可，konva中的宽高在缩放后是不会改变的，因此，需要取其缩放比例，手动盘算现实的宽高：

1.   // 元素真实的宽高与缩放比例也有关系
2.   const node = e.target;
3.   const scaleX = node.scaleX() || 1;
4.   const scaleY = node.scaleY() || 1;
5.   const x = node.x();
6.   const y = node.y();
7.   const width = node.width() * scaleX;
8.   const height = node.height() * scaleY;

复制代码

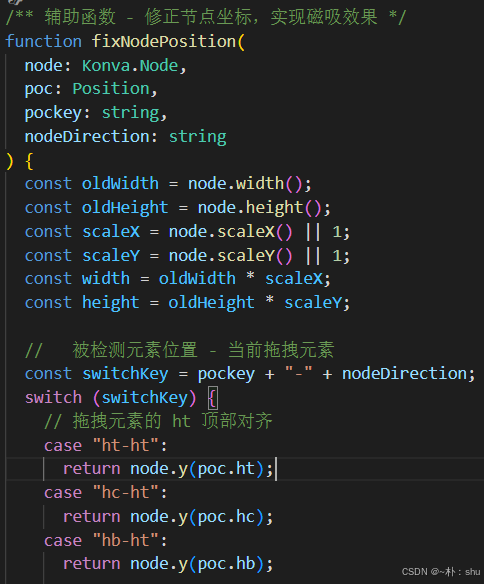

        而磁吸结果实现的焦点，就是在一定范围内，主动修正节点位置:

单选、多选、框选

        单选通过监听 group.click 事件实现，多选就是用户按住 Ctrl Shift 键的时候，不清空之前的形变节点即可。

1. // 左键选中元素
2.   if (e.evt.button === 0) {
3.     const layer = draw.getLayer();
4.     if (!layer) return;
6.     const group = e.target.parent!;
8.     const { shiftKey, ctrlKey } = e.evt;
10.     // 是否多选
11.     if (shiftKey || ctrlKey) {
12.       // 标记激活状态
13.       group.setAttr("selected", true);
15.       groupMultiple(e, draw);
16.       return;
17.     }
19.     // 清空所有的形变 包括取消选中节点属性
20.     draw.clearTransformer({ selected: true });
22.     // 标记激活状态
23.     group.setAttr("selected", true);
25.     // 为当前节点创建形变节点
26.     groupTransformer(draw, group);
27.   }

复制代码

通过创建的 Konva.Transformer ，会主动识别宽高尺寸，旋转角度等，不需要我们处置惩罚：


        框选实现，则通过监听鼠标 mousedown mousemove mouseup 事件，绘制合适的选区，盘算位置关系，得出被框选的元素：

1. // mousedown
3. //   记录初始位置
4. const ssx = e.evt.offsetX;
5. const ssy = e.evt.offsetY;
6. stage.setAttrs({
7.   selecting: true,
8.   ssx, // stage start x
9.   ssy, // stage start y
10. });
11. const selectBoxCss = ".konva-root-container-frame_selected";
12. const selectBox = root.querySelector(selectBoxCss) as HTMLDivElement;
13. selectBox.style.left = ssx + "px";
14. selectBox.style.top = ssy + "px";

复制代码

1. // mousemove
3. // 解析位置
4. const { offsetX, offsetY } = e.evt;
5. //   计算偏移量
6. const dx = offsetX - ssx;
7. const dy = offsetY - ssy;
9. const selectBoxCss = ".konva-root-container-frame_selected";
10. const selectBox = root.querySelector(selectBoxCss) as HTMLDivElement;
12. if (dx > 0) selectBox.style.width = dx + "px";
13. else {
14.   // 如果小于 0 则反向框选，需要修改 left width
15.   selectBox.style.left = offsetX + "px";
16.   selectBox.style.width = Math.abs(dx) + "px";
17. }
19. if (dy > 0) selectBox.style.height = dy + "px";
20. else {
21.   selectBox.style.top = offsetY + "px";
22.   selectBox.style.height = Math.abs(dy) + "px";
23. }

复制代码

1. // mouseup
2. stage.setAttrs({
3.   selecting: null,
4.   ssx: null,
5.   ssy: null,
6. });
8. const selectBoxCss = ".konva-root-container-frame_selected";
9. const selectBox = root.querySelector(selectBoxCss) as HTMLDivElement;
10. selectBox.style.top = "0px";
11. selectBox.style.left = "0px";
12. selectBox.style.width = "0";
13. selectBox.style.height = "0";

复制代码

         框选中判断节点是否被选中实现如下，则直接使用 Konva.Util.haveIntersection 工具函数即可：

1. /**
2. * 判断节点是否在范围内
3. * @param node 传入需要判断的Konva节点
4. * @param range 传入范围 {x,y,width,height}
5. */
6. export function haveInterSection(
7.   node: Konva.Node,
8.   range: { x: number; y: number; width: number; height: number }
9. ) {
10.   return Konva.Util.haveIntersection(
11.     { x: node.x(), y: node.y(), width: node.width(), height: node.height() },
12.     range
13.   );
14. }
16. // mouseup 判断节点是否选中
18. layer.find(".konva-base-group").filter((node) => {
19.       const range = { x: left, y: top, width, height };
20.       const isIntersection = haveInterSection(node, range);
21.       if (isIntersection) {
22.         // 给节点添加selected状态
23.         node.setAttrs({ selected: true });
24.         // 选中节点
25.         groupTransformer(draw, node);
26.       }
27.     });

复制代码

拓展konva类型


        图片的处置惩罚上篇已经讲述过实现原理了哈，这里不再赘述；
媒体资源

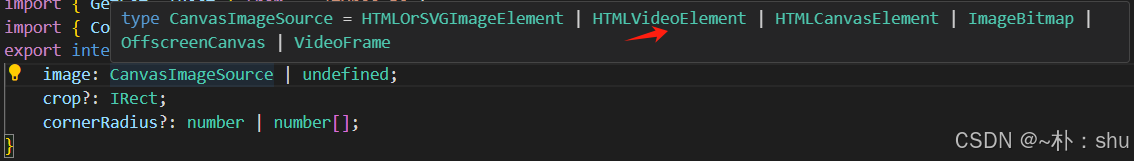

        媒体资源实现的方案是Konva.Image 实现的，因为Image的image属性支持类型如下，可参考官网案例：How to display video on Canvas：

表格

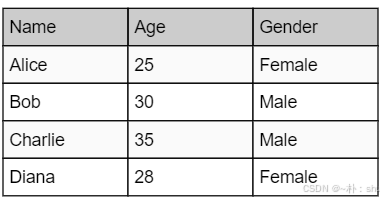

        表格实现是基于Konva自界说图形，通过界说形状绘制方法与事件相应范围来实现：

1. // table - 表格
2.   public Table(payload: IKonvaTableConfig & Konva.ShapeConfig) {
3.     const group = this.getGroup(payload);
4.     const data = [
5.       ["Name", "Age", "Gender"],
6.       ["Alice", 25, "Female"],
7.       ["Bob", 30, "Male"],
8.       ["Charlie", 35, "Male"],
9.       ["Diana", 28, "Female"],
10.     ];
11.     const columnWidths = [100, 100, 100]; // 列宽
12.     const rowHeight = 30; // 行高
13.     const width = 300;
14.     const height = 150;
16.     // 自定义表格
17.     var table = new Konva.Shape({
18.       ...payload,
19.       width,
20.       height,
21.       fill: "#fff",
22.       stroke: "#000",
23.       /**
24.        * 定义绘制方法 数据属性放置在 attrs 上，调用 render 即可重新渲染
25.        * @param ctx
26.        * @param shape
27.        */
28.       sceneFunc: (ctx, shape) => {
29.         ctx.beginPath();
31.         for (let i = 0; i < data.length; i++) {
32.           for (let j = 0; j < data[i].length; j++) {
33.             const cellX = 100 * j;
34.             const cellY = i * rowHeight;
35.             const cellWidth = columnWidths[j];
36.             const cellHeight = rowHeight;
38.             // 绘制单元格边框 - 奇偶行实现斑马纹
39.             ctx.fillStyle = i % 2 ? "#fafafa" : "#fff";
40.             if (i === 0) ctx.fillStyle = "rgba(0,0,0,0.2)";
41.             ctx.fillRect(cellX, cellY, cellWidth, cellHeight);
43.             // 是否启用边框
44.             ctx.strokeRect(cellX, cellY, cellWidth, cellHeight);
46.             // 绘制单元格内容;
47.             ctx.fillStyle = "#000"; // 设置文本颜色为黑色
48.             ctx.font = "14px Arial"; // 设置字体样式
49.             ctx.fillText(data[i][j].toString(), cellX + 5, cellY + 20); // 绘制文本内容
50.           }
51.         }
53.         ctx.fillStrokeShape(shape); // (!) Konva specific method, it is very important
54.       },
55.       // 绘制事件响应区域
56.       hitFunc: function (ctx, shape) {
57.         ctx.beginPath();
58.         ctx.rect(0, 0, width, height);
59.         ctx.closePath();
60.         ctx.fillStrokeShape(shape);
61.       },
62.     });
64.     // 处理事件 - 双击进行数据编辑
65.     group.on("dblclick", () => {
66.       console.log("table dblclick");
67.     });
69.     group.add(table);
70.     this.overwriteGraph(group);
71.     return group;
72.   }

复制代码

表格的更新，通过自界说属性，记录初始数据，动态生成table，确认后再转为 shape 的属性：

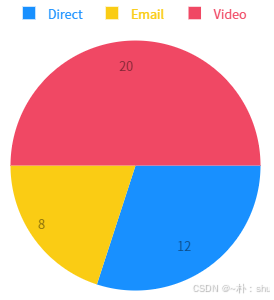

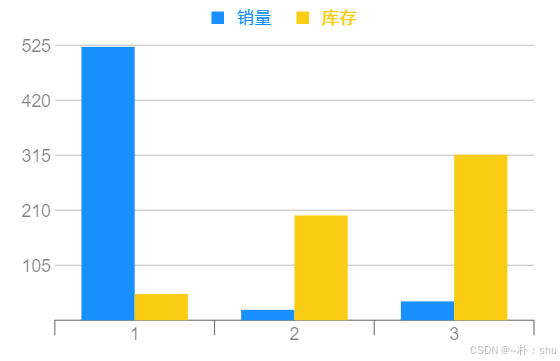

统计图

        本应用使用的统计图较为简单，就不引入其他库了，手动绘制实现，照旧通过 Konva.Shaph 自界说图形哈，具体的绘制过程就不展示了，就是基础的canvas画图能力。

文本

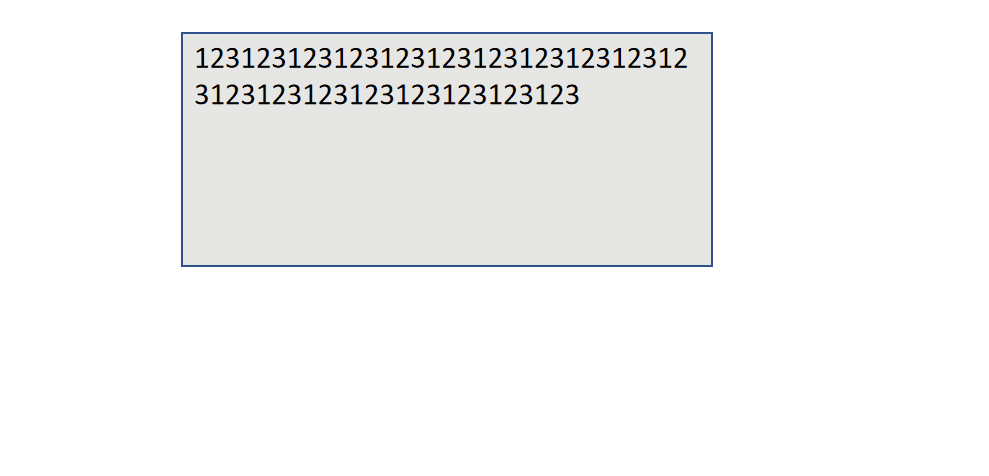

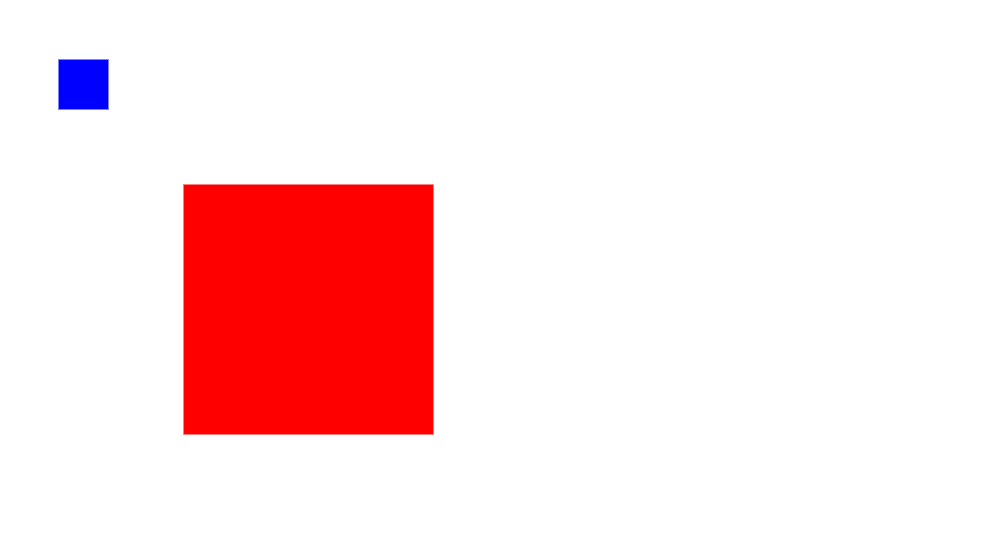

        文本这里的处置惩罚有一个难点哈，也是前期的一个坑，如今来填一下，在我们最初设计的时候，文本是跟随group一起移动的对吧，但是缩放也会跟着缩放！如下：

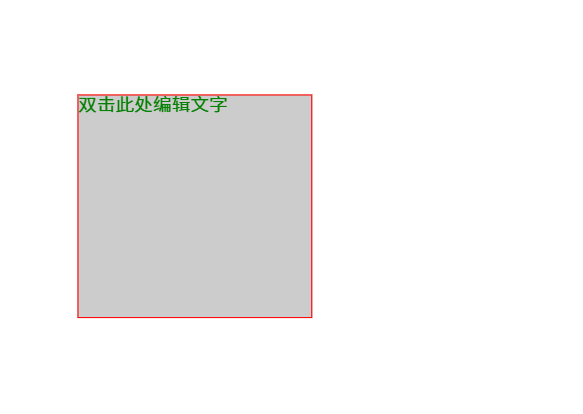

        但是，WPS 的结果可不是如许的哦：

        因此，实现文本自适应是最紧张的！网上查阅了相干资料，都没有好的办法处置惩罚，都说需要动态设置文本的缩放比例，太过复杂！ 既然是缩放过程中文本被迫缩放了，那么，不让他跟随缩放不就完了嘛？

        大家要明白这里面的层级关系哈：外层 Group 负责draggable，Rect 负责缩放，文本才能自适应.
公式

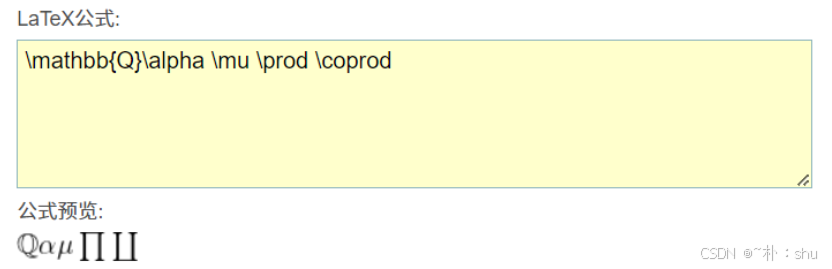

        公式的实现比较难，大家有什么好的库推荐下，这里使用的是 mathlive，很多的插件，都是提供 latex 编辑器，然后提供预览功能，其实如许是非常难用的，我们无法直观的检察及编辑公式内容；而 mathlive 则可以或许直接提供直观的公式编辑页面：

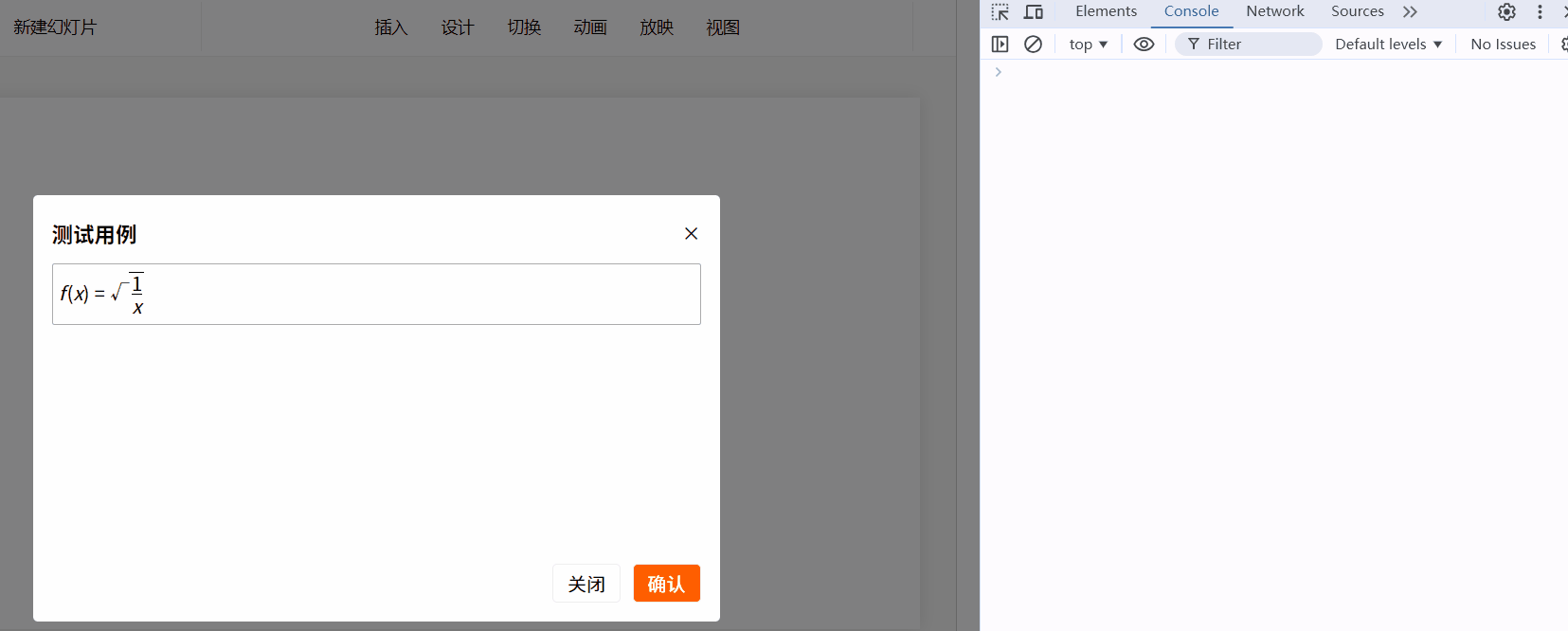

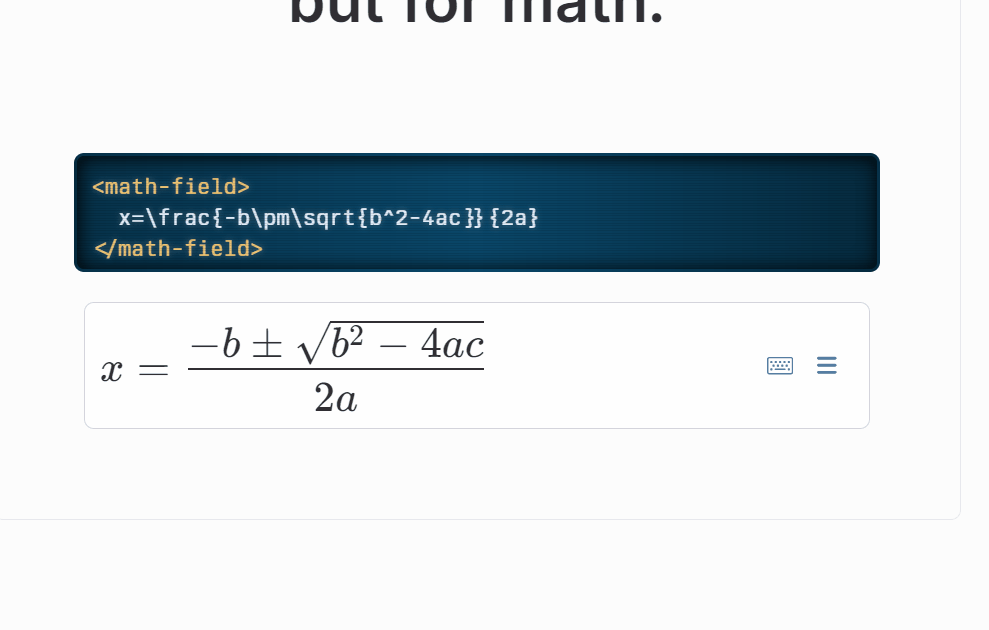

mathLive功能演示：

        但是目前没有比较美满的文章将mathlive的使用、导出等功能进行讲解，只能自我探索，边看文档边实践；同时，本文也不重点关注这块，如果感兴趣，后期可以出一篇文章讲解mathlive 的使用哈，我只重点讲述遇到的难点：
隐藏菜单、键盘：
        我是不使用默认的功能哈，公式的插入手动实现，当然，大家也可以直接使用默认功能。

1. /** 隐藏公示栏的菜单及键盘按钮 **/
2. @media not (pointer: coarse) {
3.     math-field::part(virtual-keyboard-toggle) {
4.         display: none;
5.     }
7.     math-field::part(menu-toggle) {
8.         display: none;
9.     }
10. }

复制代码

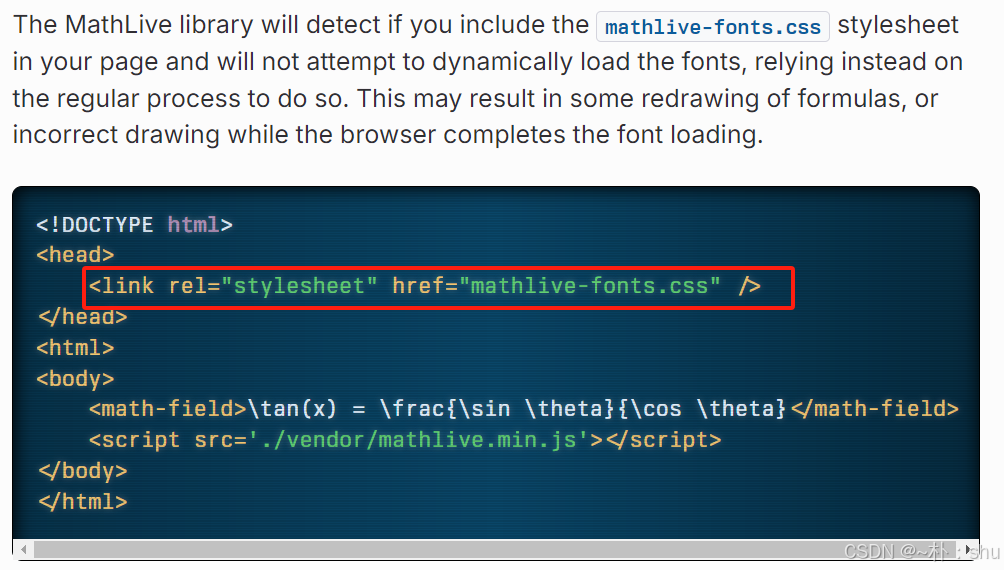

引入样式文件：

转成 html：
        这里是为了转图片做准备的哈

1. const html= convertLatexToMarkup(mfe.value);

复制代码

转图片：
        这里使用的库是mathlive官网使用的：html-to-image :

1. toPng(div).then(function (dataUrl) {
2.       /* do something */
3.       console.log(dataUrl);
4.     });

复制代码

插入公式：

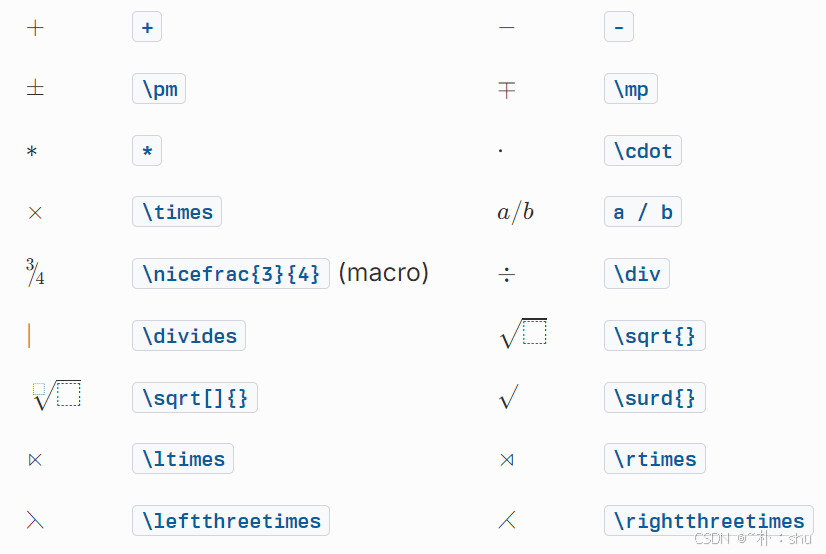

        官网给我们提供了 command 命令，可以执行一些常用的操作，比例插入，撤销重做等。同时，还提供了全部 LaTex command，将常见的公式也封装了，只需要执行相应的命令，就可以插入公式：

        比如如今要插入（根号3）：

1. mfe.executeCommand("insert", "\\sqrt{3}");

复制代码


注意：一定是 \ 转义一次哈，不然得到的可就不是 根号3 而是字符串了：


结果如下：

历史记录

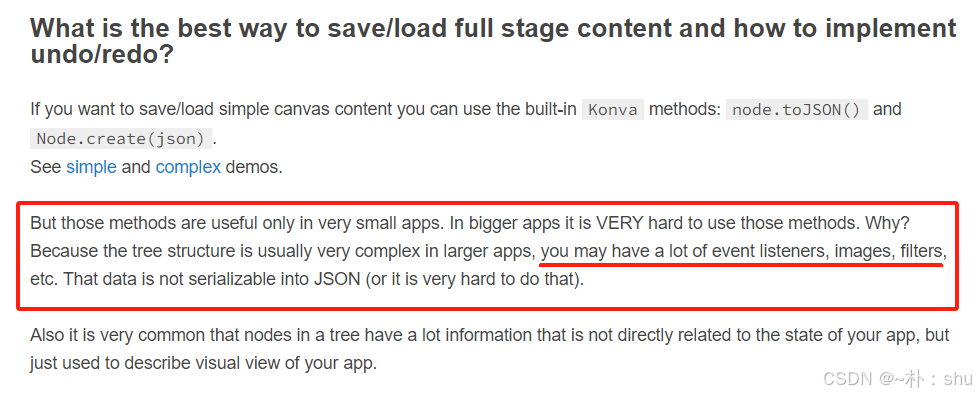

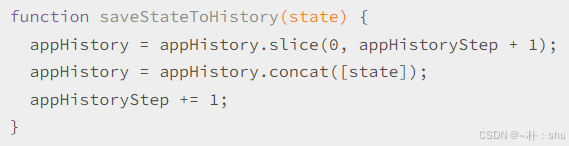

        历史记录的实现，大家可以参考官网给出的案例，在大型应用中，如果直接使用 toJSON 生存历史记录的话，会丢失很多关键信息，比方事件、过滤器等，因此我们不适用json生存。

        看了官网的案例，是通过生存整个stage，然后撤销重做时，重新进行事件绑定，这种方案在我们的应用中，也是不可取的。我们封装了group ，为group 添加了这么多事件，如果都重写，那工作量可多了。

       【办理方案】：在图层管理中，缓存的是layer数据，layer是可以直接进行赋值操作，事件也不会丢失，因此，接纳layer进行历史记录缓存。

1.   // undo 栈
2.   private undoStack: Konva.Layer[] = [];
3.   // redo 栈
4.   private redoStack: Konva.Layer[] = [];
5.   // 最大历史记录数
6.   private maxRecordCount = maxRecordCount;

复制代码

1.   /** 添加记录 */
2.   public patchHistory() {
3.     const layer = this.draw.getLayer()?.clone()!;
4.     // 当前图层的JSON串 - 不直接使用 toJSON()，避免后续修改
5.     const layerJson = JSON.stringify(layer?.toObject());
7.     // 被添加图层与最后缓存的记录是否一致
8.     const lastLayer = this.undoStack[this.undoStack.length - 1];
9.     const lastLayerJson = JSON.stringify(lastLayer?.toObject());
11.     if (layerJson === lastLayerJson) return console.error("记录已存在");
13.     layer.find("Transformer").forEach((tr) => tr.destroy());
15.     // 不然直接添加到 undoStack
16.     console.log("patchHistory");
17.     this.undoStack.push(layer);
19.     // 如果记录数大于 maxRecordCount，则删除最前的记录
20.     while (this.undoStack.length > this.maxRecordCount) this.undoStack.shift();
21.   }

复制代码

1.   // 撤销动作
2.   public undo() {
3.     // 需要保留背景图层，因此 撤销栈不能为0
4.     if (this.undoStack.length <= 1) return console.log("不可撤销");
6.     // 获取当前图层，放到 redoStack，并删除 undoStack
7.     const layer = this.undoStack.pop()!;
8.     this.redoStack.push(layer);
10.     // 重新渲染图层
11.     this.render();
12.   }

复制代码

1.   // 重做动作
2.   public redo() {
3.     if (this.redoStack.length <= 0) return console.log("不可重做");
5.     // 获取当前图层，放到 undoStack，并删除 redoStack
6.     const layer = this.redoStack.pop()!.clone();
7.     this.undoStack.push(layer.clone());
9.     // 重新渲染图层
10.     this.render();
11.   }

复制代码

1.   /** 重新渲染图层 */
2.   private render() {
3.     // 取出上一次的图层，并添加到当前图层
4.     const lastLayer = this.undoStack[this.undoStack.length - 1];
5.     const layerClone = lastLayer.clone(); // 这里一定要 clone 避免图层引用导致的历史记录异常问题
7.     // 进行图层更新
8.     this.draw.clearLayer(); // 删除layer
9.     this.draw.setLayer(layerClone); // 修正 layer
10.     this.draw.getStage().add(layerClone);
11.     this.draw.render({ patchHistory: false });
12.   }

复制代码

总结

        经过这么多天的沉淀，如今已经大体实现了幻灯片新增、删除，支持元素-矩形、箭头、文字、统计图、表格、图片多媒体、公式类型的新增删除编辑操作；实现了基本的动画体系、历史记录管理器。
        下一步将是对预览体系进行美满，并思量预览中的动画播放题目，同时，还将提供设计功能，为整个幻灯片提供基础的配色方案及预设功能；将美满相干功能，优化用户体验。

免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！更多信息从访问主页：qidao123.com:ToB企服之家，中国第一个企服评测及商务社交产业平台。
