CUDA 编程学习 (5)——内存访问性能

打印 上一主题 下一主题

主题 1730|帖子 1730|积分 5190

1. DRAM 带宽

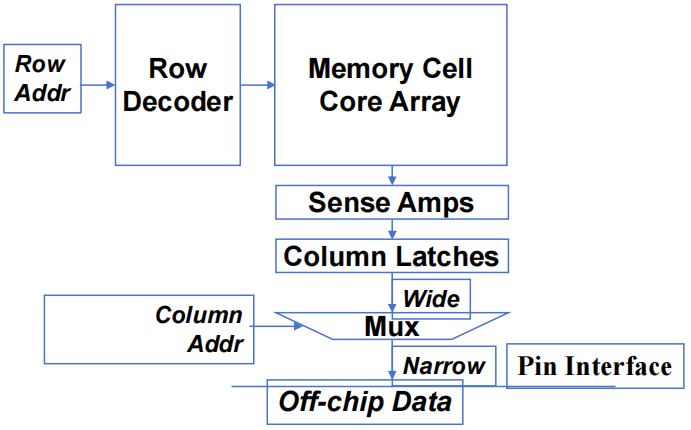

1.1 DRAM 核心阵列布局


  • 每个 DRAM 核心阵列约有 \(16M\) bits
  • 每个 bits 存储在由一个晶体管组成的微小电容器中


  • 超小型(8x2-bit)DRAM 内核阵列
1.2 DRAM 核心阵列速度慢


  • 从核心阵列单元读取数据的过程非常缓慢

    • DDR:Core speed = \(\frac{1}{2}\) interface speed
    • DDR2 / GDDR3:Core speed = \(\frac{1}{4}\) interface speed
    • DDR3 / GDDR4:Core speed = \(\frac{1}{8}\) interface speed
    • \(\cdots\) 之后可能会更糟

1.3  DRAM Bursting


  • 对于 DDR{2,3} SDRAM 内核,时钟频率为接口速度的 \(\frac{1}{N}\):

    • 将同一行的 DRAM bits 一次性加载(\(N × interface\ width\))到内部缓冲区,然后以接口速度分 N 步传输
    • DDR3 / GDDR4:\(buffer\ width = 8X\ interface\ width\)

1.3.1 DRAM Bursting Timing 示例

今世 DRAM 系统设计为始终以 burst 模式访问。burst bytes 被传输到处理器,但在访问非连续位置时会被丢弃。
1.3.2 DRAM Bursting with Banking

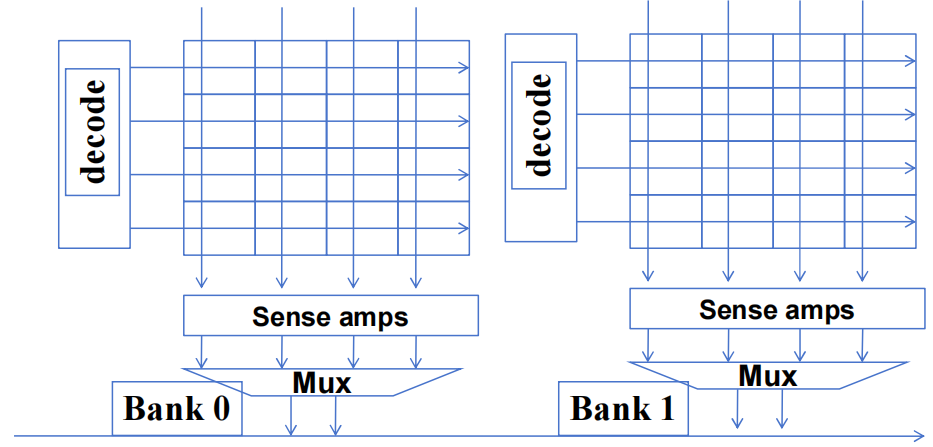

  • 多个 DRAM Banks 布局


  • DRAM Bursting with Banking
1.4 GPU 片外内存子系统


  • NVIDIA RTX6000 GPU

    • global memory 峰值带宽 = \(672GB/s\)

  • global memory (GDDR6) 接口 @7GHz

    • \(14\ Gbps\) 针脚速度
    • 对于 GDDR6 32 位接口,我们只能维持约 \(56\ GB/s\) 的速度
    • 我们需要更大的带宽(\(672\ GB/s\)), 因此需要 12 个 memory channels

2. CUDA 中的内存聚合

2.1 DRAM Burst —— 系统视图



  • 每个所在空间被分别为 burst 段

    • 每当访问一个位置时,同一 burst 段中的所有其他位置也会被传送到处理器中

  • 根本示例如图:16-byte 所在空间,4-byte burst 段

    • 实际上,我们至少有 4GB 的所在空间,burst 段大小为 128-byte 或更多

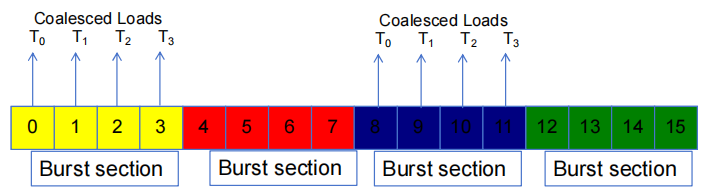

2.2 内存聚合

当一个 warp 中的所有 thread 都实验一个 load 指令时,如果所有被访问的位置都属于同一 burst 段,那么只会发出一个 DRAM 请求,而且访问是完全聚合的。

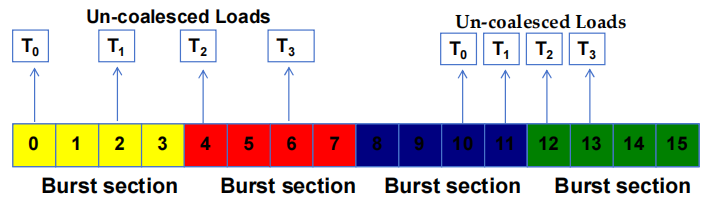

2.3 非聚合访问



  • 当被访问的位置超过 burst 段边界时:

    • 聚合失败
    • 发出多个 DRAM 请求
    • 访问未完全聚合

  • 访问和传输的部分 bytes 未被 threads 使用
2.4 如何判定一个访问是否聚合


  • 如果数组访问中的索引形式为

\[A[(expression\ with\ terms\ independent\ of\ threadIdx.x) + threadIdx.x]\]

  • 线性内存空间中的二维 C 阵列(按所在递增的线性化顺序)
2.4.1 根本矩阵乘法的两种访问模式

i 是 kernel code 内积循环中的循环计数器,A 大小为 \(m\times n\),B 大小为 \(n\times k\)。

\[Col = blockIdx.x * blockDim.x + threadIdx.x\]

  • B 访问模式是聚合的


  • A 访问模式不是聚合的
2.4.2 加载输入 tiles

让每个 thread 在与其 C 元素相同的相对位置加载一个 A 元素和一个 B 元素。

  • int tx = threadIdx.x
  • int ty = threadIdx.y
访问 tile 0 2D 索引:

  • A[Row][tx]
  • B[ty][Col]
原始访问模式 (Original Access Pattern)
在左上角的 d_M 矩阵和右上角的 d_N 矩阵中,赤色线条代表传统的逐元素访问方式。在这种模式下:

  • 每个线程直接从全局内存中获取所需的矩阵元素,并进行盘算。
  • 这种访问方式可能导致频繁的全局内存访问,效率较低,因为每次访问都要从全局内存中读取数据。
分块访问模式 (Tiled Access Pattern)
在分块访问模式中:

  • d_M 和 d_N 矩阵被分成多个小块(蓝色区域),每个小块会被加载到共享内存中。
  • 每个线程块只需要将其负责的矩阵 tile 拷贝到共享内存,然后对共享内存中的数据进行盘算。
  • 通过将小块 tile 加载到共享内存中,线程可以更快地重复使用共享内存中的数据,从而减少了全局内存的访问频率,提高了整体性能。
