实行（未完成）

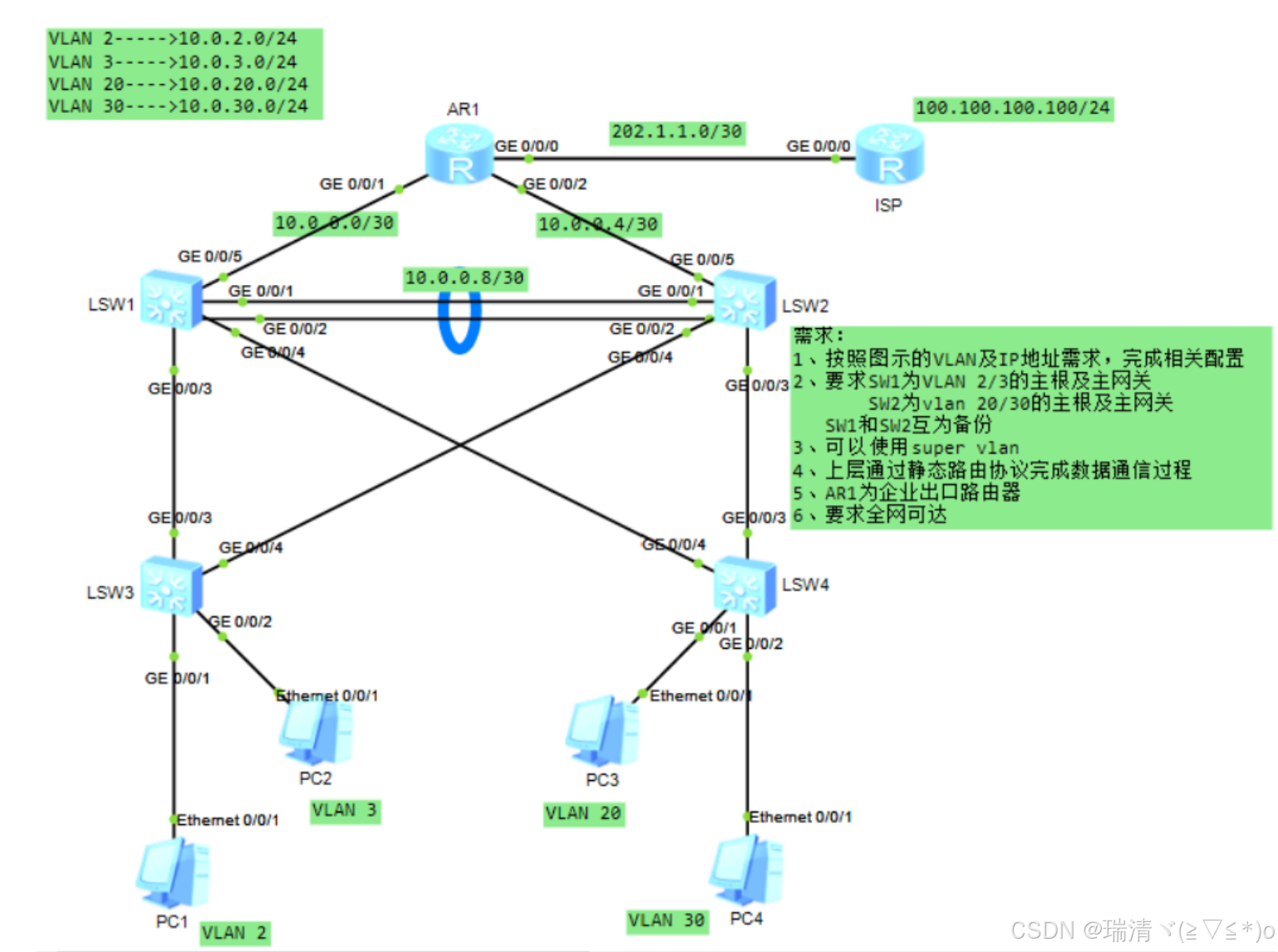

一、拓扑图

二、需求及分析

1、需求

按照图示的VLAN及IP地址需求，完成相关设置。
要求SW1为VLAN 2/3的主根及主网关，SW2为VLAN 20/30的主根及主网关。
SW1和SW2互为备份。
可以利用super vlan。
上层通过静态路由协议完成数据通讯过程。
AR1为企业出口路由器。
要责备网可达。
2、分析

1、VLAN及IP地址设置：
 VLAN 2: 10.0.2.0/24
VLAN 3: 10.0.3.0/24
VLAN 20: 10.0.20.0/24
VLAN 30: 10.0.30.0/24
        每个VLAN需要设置相应的IP地址段，并且需要确保这些VLAN在网络中的所有相关装备上都得到精确设置。
 2、 主根及主网关设置：
      SW1需要设置为VLAN 2和VLAN 3的主根和主网关。
      SW2需要设置为VLAN 20和VLAN 30的主根和主网关。
这意味着SW1和SW2将负责这些VLAN的流量转发和路由。
3、备份设置：
        SW1和SW2需要互为备份。运用VRRP（虚拟路由冗余协议），来确保在一个互换机故障时，另一个可以接管其工作。
4、 Super VLAN设置：
        假如利用Super VLAN，需要在焦点互换机上设置Super VLAN和Sub VLAN的关系。
（Super VLAN可以包罗多个Sub VLAN，并且可以简化VLAN的管理。）
5、 静态路由协议：
        上层网络需要通过静态路由协议来完成数据通讯过程。这意味着需要在路由器上设置静态路由，以确保不同VLAN之间的通讯。
6、企业出口路由器：
        AR1被指定为企业出口路由器，这意味着它将负责与外部网络（如ISP）的毗连。需要在AR1上设置适当的路由和NAT/PAT规则，以答应内部网络访问外部网络。
7、全网可达性：
        整个网络需要设置成所有装备都可以相互通讯。这大概涉及到设置路由协议、确保所有装备的IP地址和子网掩码精确，以及确保没有访问控制列表（ACL）阻止通讯。
三、设置

1、创建拓扑

2、设置VLAN和IP地址

在sw1上创建vlan2和3并设置IP地址

1. [sw1]vlan batch 2 3
2. [sw1]interface Vlanif 2
3. [sw1-Vlanif2]ip address 10.0.2.1 24
5. [sw1]interface Vlanif 3
6. [sw1-Vlanif3]ip address 10.0.3.1 24

复制代码

在sw2上创建vlan20和30并设置IP地址

1. [sw2]vlan batch 20 30
2. [sw2]interface Vlanif 20
3. [sw2-Vlanif20]ip address 10.0.20.1 24
4. [sw2-Vlanif20]q
6. [sw2]interface Vlanif 30
7. [sw2-Vlanif30]ip address 10.0.30.1 24

复制代码
