GPON ONU根本操纵
各类横版的作用，完成对ONU的一个激活。
媒介

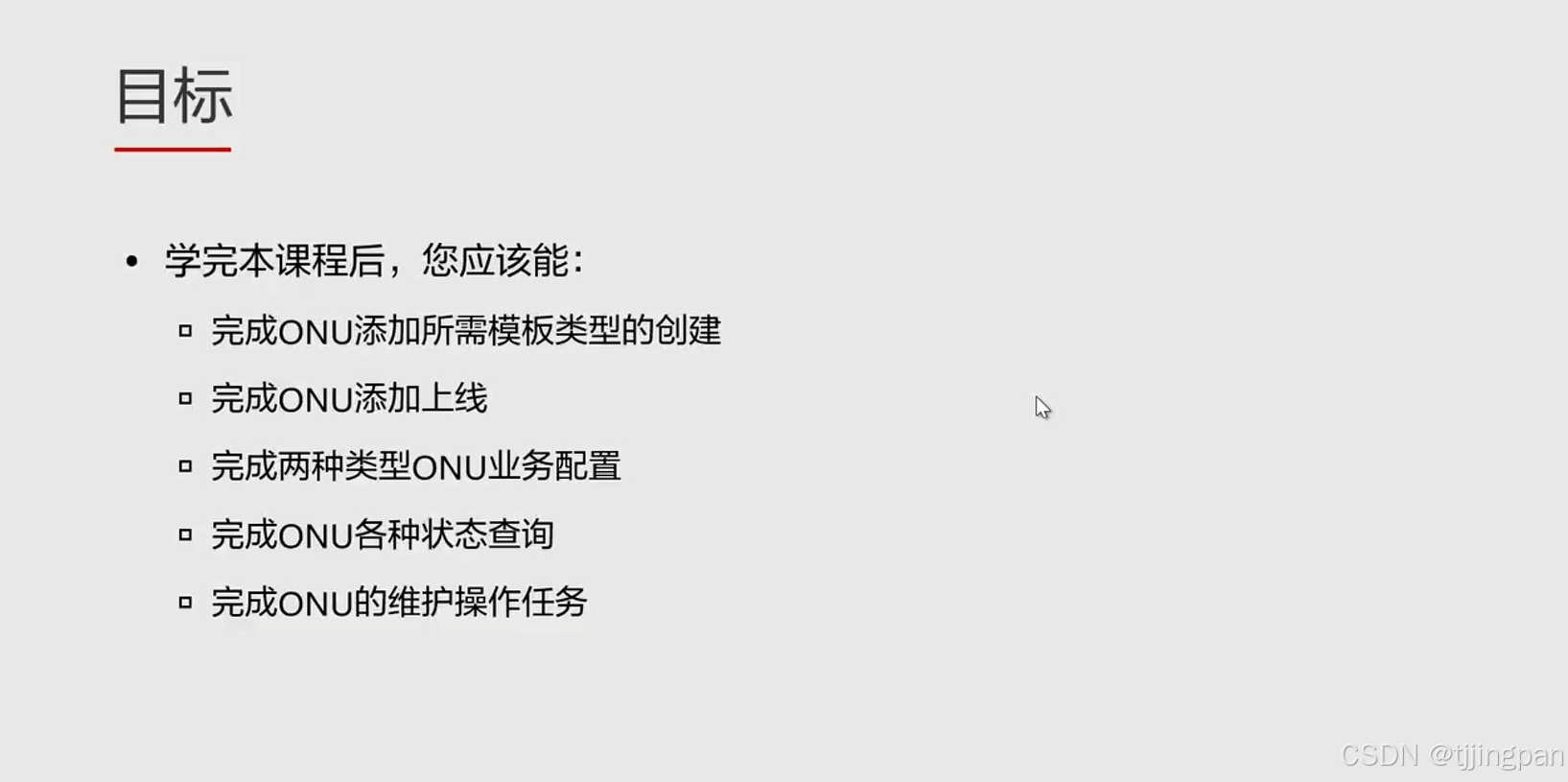

目标
DBA模板，线路模板，业务模板。业务模板只有当OLT的管理模式为OMCI的时候才会配置。如果管理模式是SNMP的时候，是不需要配置业务模板的。
本章重点是完成各类ONU添加。
ONU模板范例的介绍

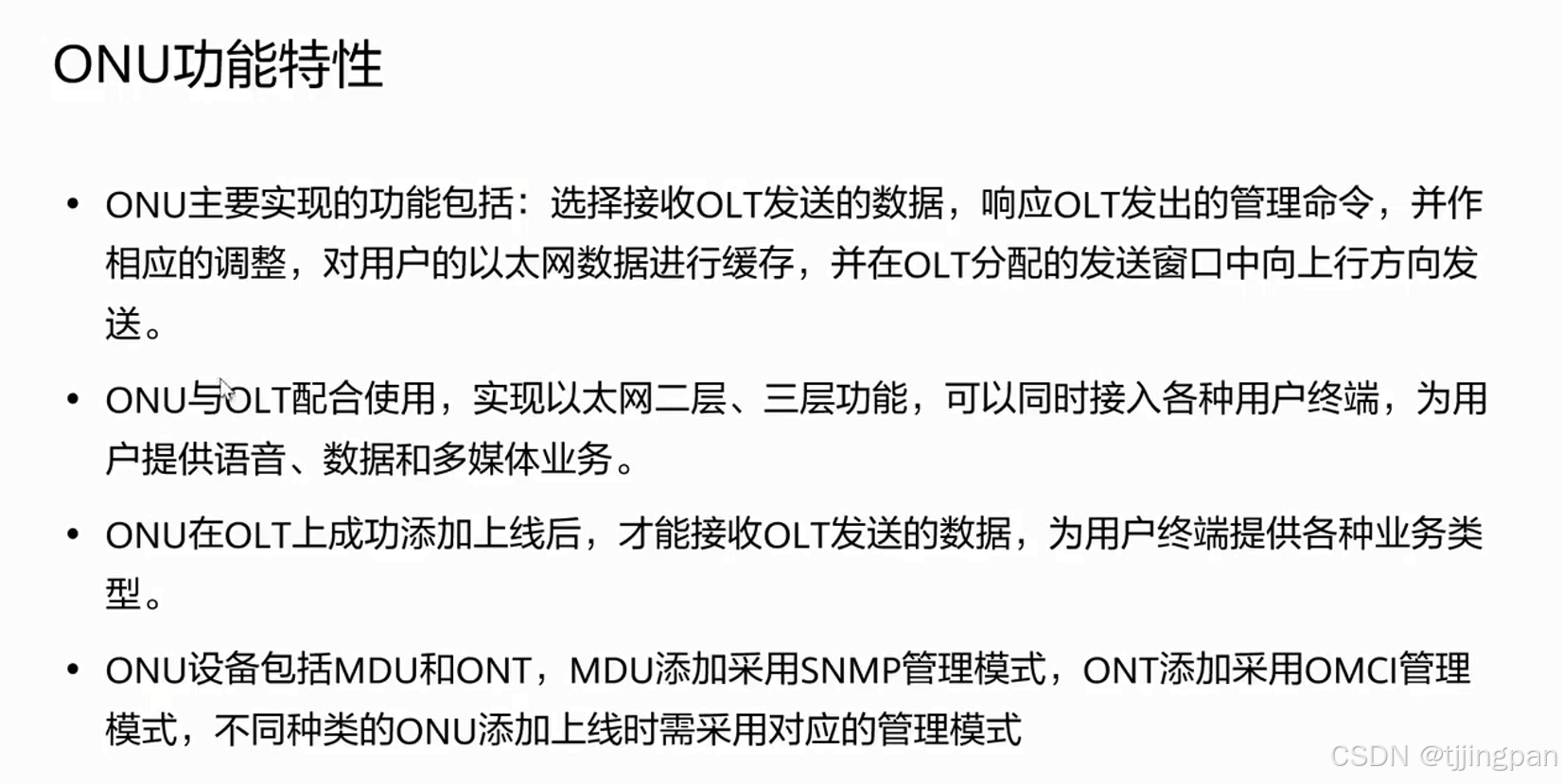

ONU功能特性

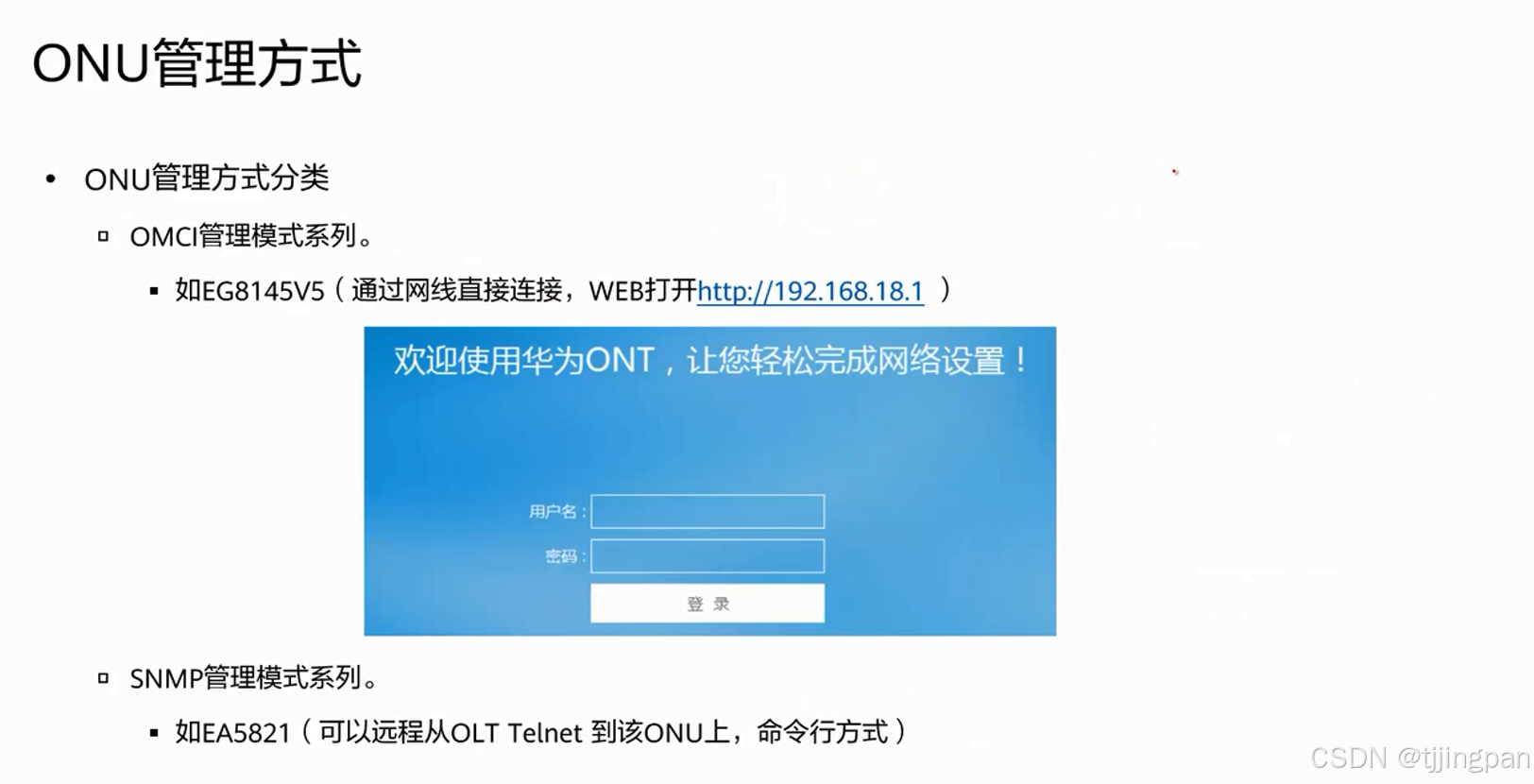

ONU管理方式
OMCI管理模式
FTTH，通过网线直连ONU的LAN口，ONU有ONT和MDU，ONT一样平常用在FTTH场景里面。MDU用于FTTB场景。也可以用于FTTC场景,FTTO都是可以用的。
SNMP管理模式
MDU的管理模式是SNMP。

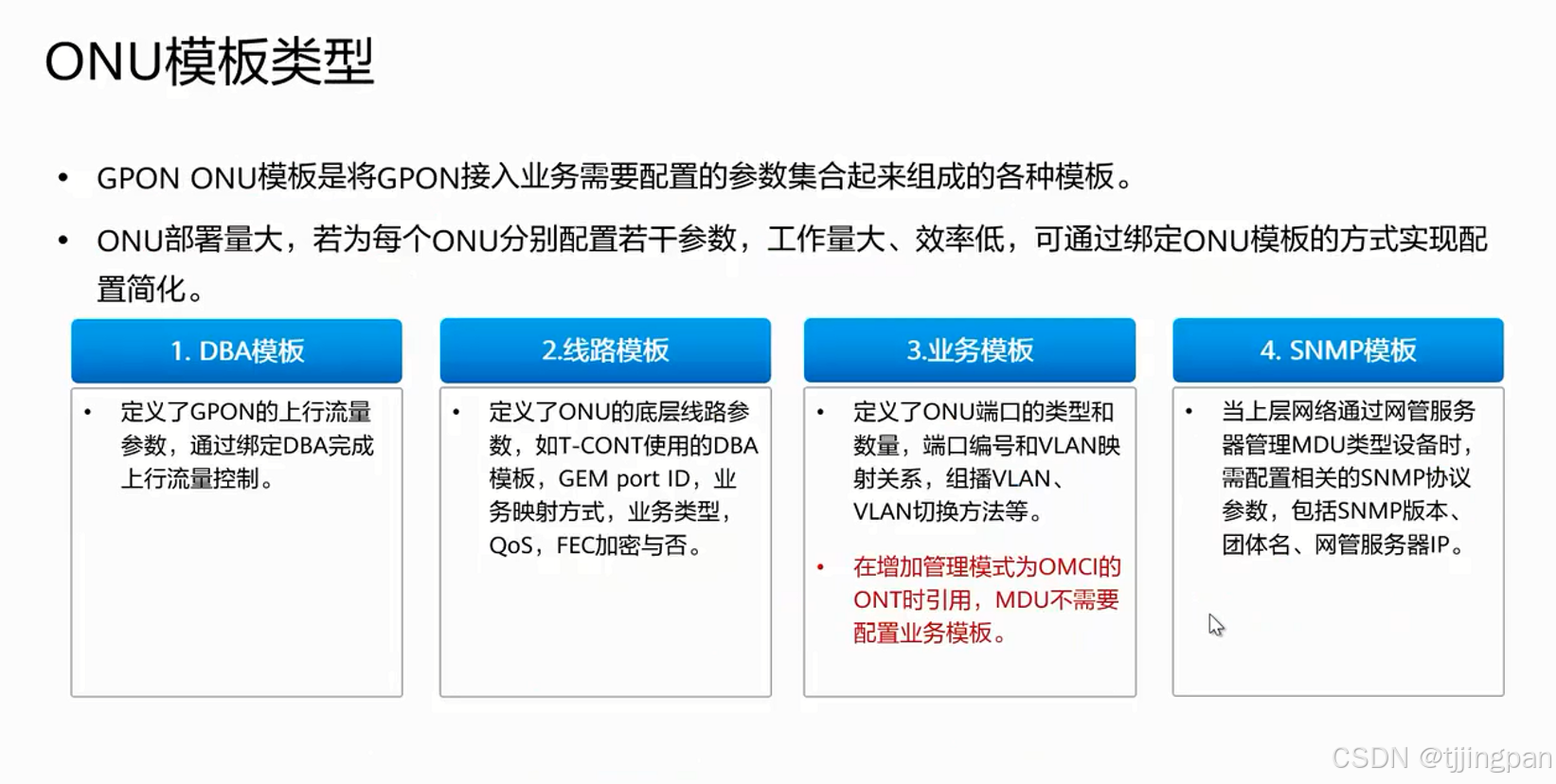

ONU模板范例
DBA模板用来控制上行流量。
线路模板是围绕GPON原理来的，因为GPON里面定义就是讲以太网帧数据要放到GEM帧，不管是以太网数据照旧TDM数据，都要映射到GEM帧，GEM帧要放到T-CONT, 是终要形成GTC帧，所以线路模板它其实就是告诉ONU绑定线路模板的作用。告诉ONU在收到数据之后，如何把以太网数据或者TDM数据映射到哪个GEM帧，再放到哪个T-CONT,T-CONT又是跟哪个DBA模板绑定的，这样一个映射关系。
业务端口，描述ONU的能力集，描述ONU有多少端口，什么范例，配置的端口能力集需要与ONU实际能力集要一致。端口跟VLAN的映射关系，用户数据是如何来进行处理的。是做透传，照旧做一些VLAN切换。增长VLAN标签。取决于业务模板的配置。在配置ONU来进行承载组播业务的时候，还需要配置对于组播，ONU的组播方式能及对于组播VLAN的切换方式。
查询缺省DBA模板
查询已存在的DBA-profile
DBA的范例，
范例一，只有一个参数 ，固定带宽，
范例二，只有一个参数，包管带宽
范例三，非包管带宽，有两个参数，包管带宽和最大带宽。
范例四，最大努力带宽，只有一个参数，最大带宽。
范例五，混淆范例，由三个参数，固定，包管，最大三个参数都有。
增长DBA模板

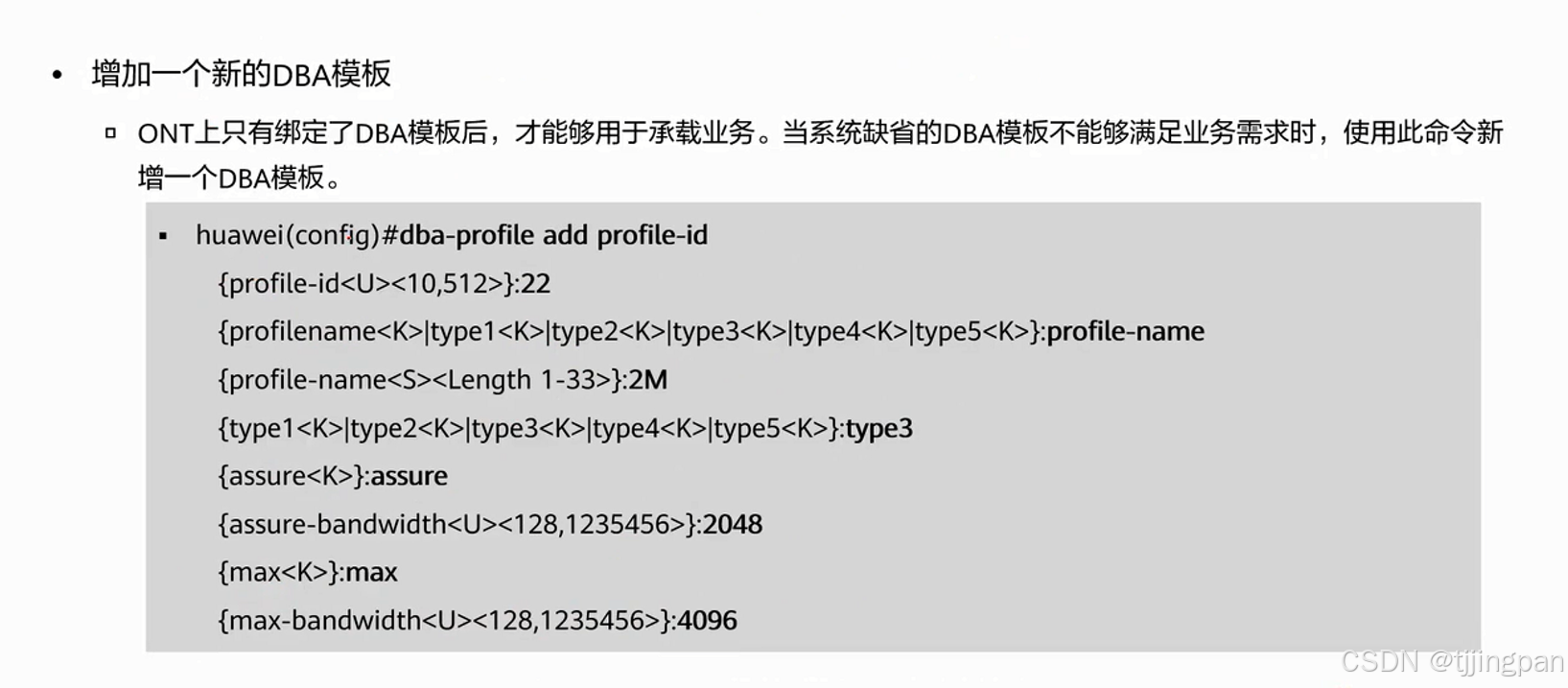

增长一个新的DBA模板
增长ONU线路模板

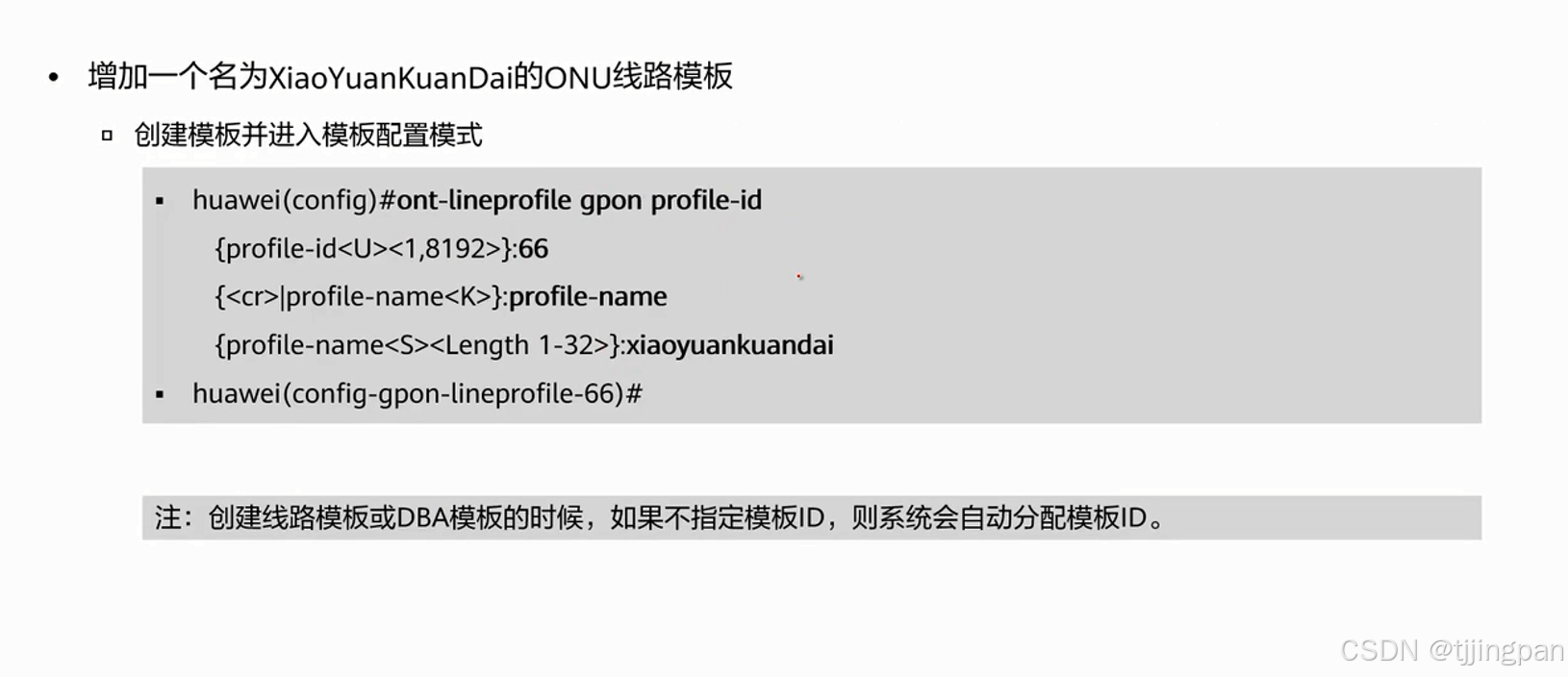

增长ONU线路模板(1)
增长ONU线路模板(2)

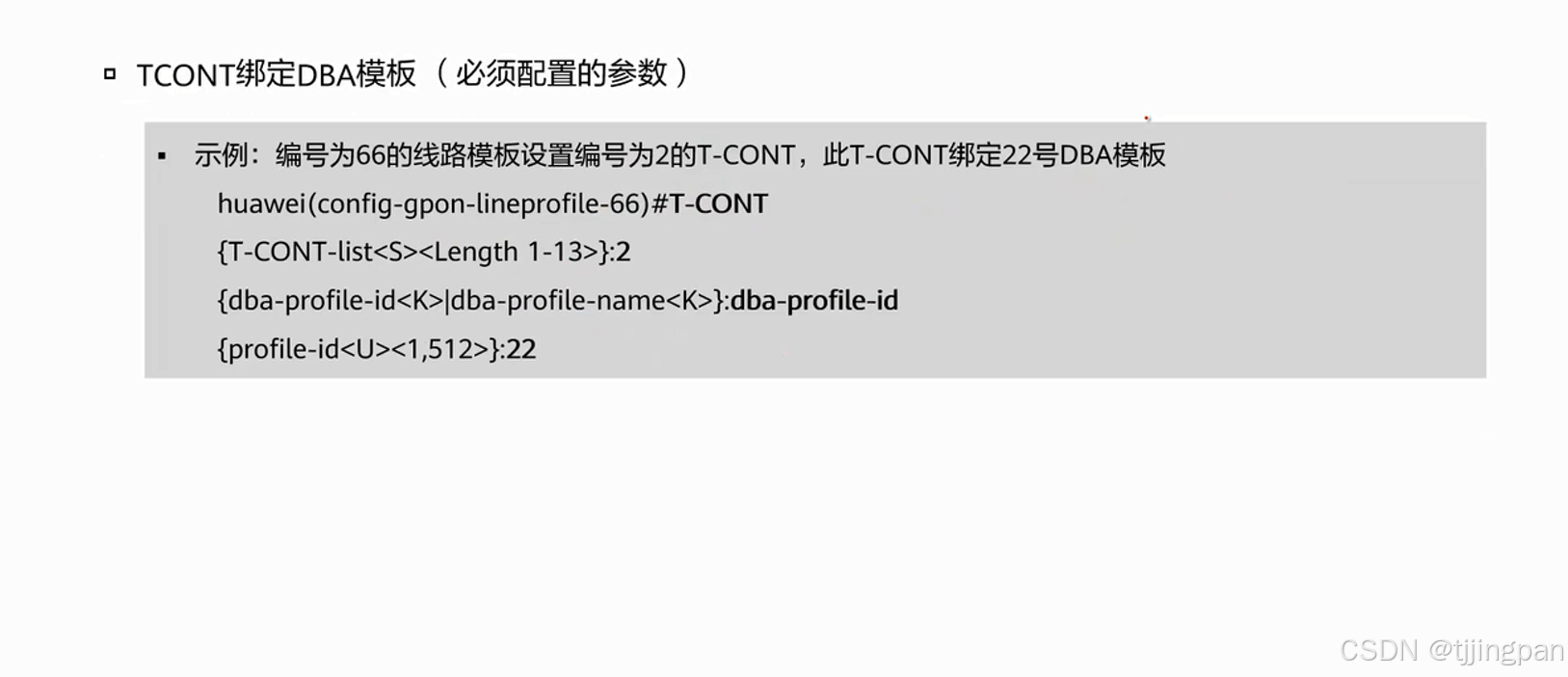

创建TCONT 2 ,然后T-CONT 2跟DBA模板22绑定，绑完之后，ONU就可以通过这个T-CONT向OLT请求上行带宽了。

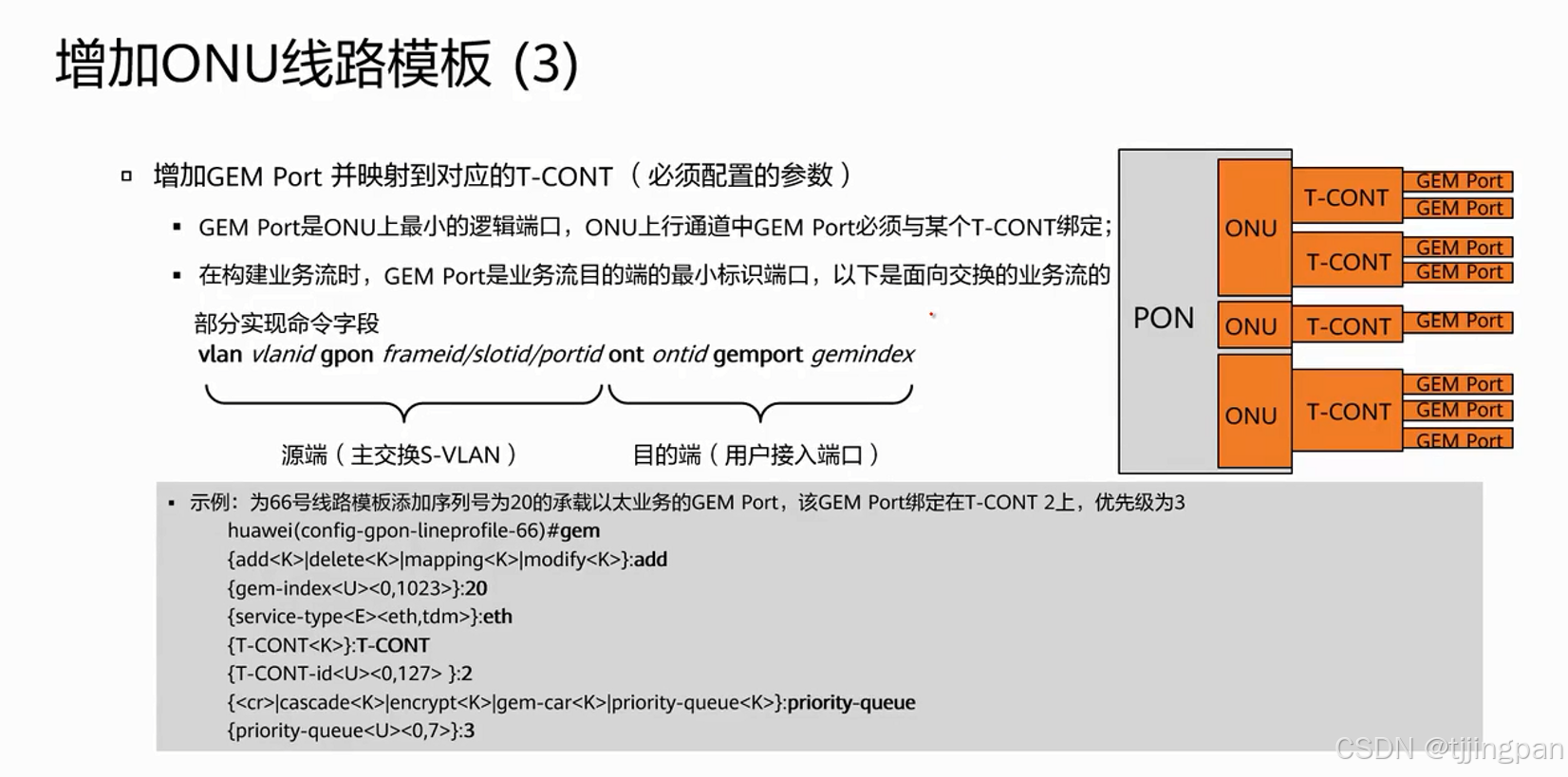

增长ONU线路模板(3)
不同的ONU,它所支持的T-CONT的数量是不一样的，为了包管配置精确，建议T-CONT每每利用-~7,因为像ONT它只能支持8个T-CONT,编号就是0~7，MDU的话，T-CONT的数量会非常多，能支持0~127。T-CONT 0 一样平常很少去利用。T-CONT 0 用来做OMCI管理道，用来传送OLT跟ONU之间的一些配置。

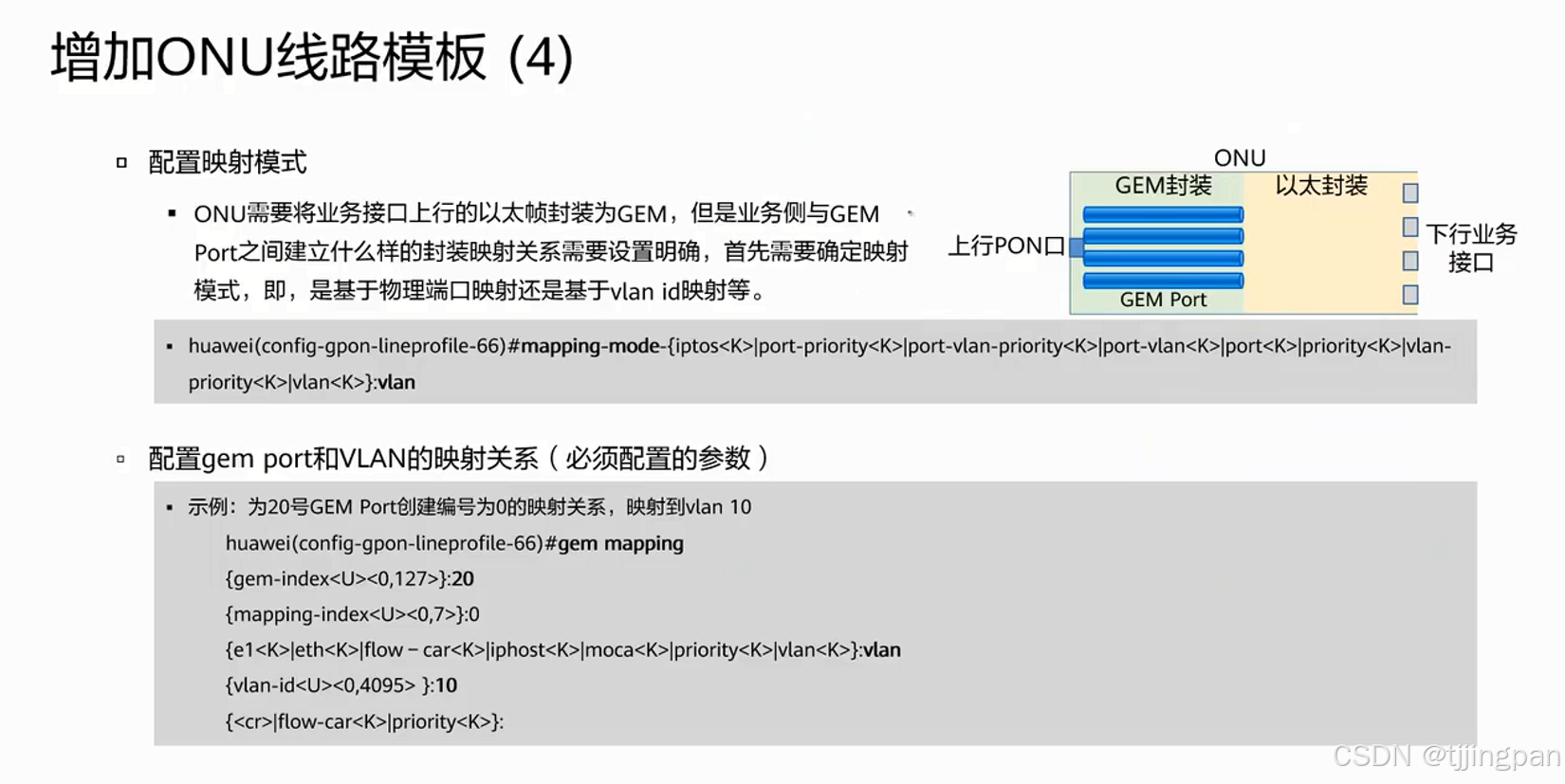

增长ONU线路模板(4)
以什么样的方式把以太网数据映射到GEM帧的。以太网数据如何映射到GEM帧。映射模式最常用的是VLAN映射。缺省就是VLAN映射模式。

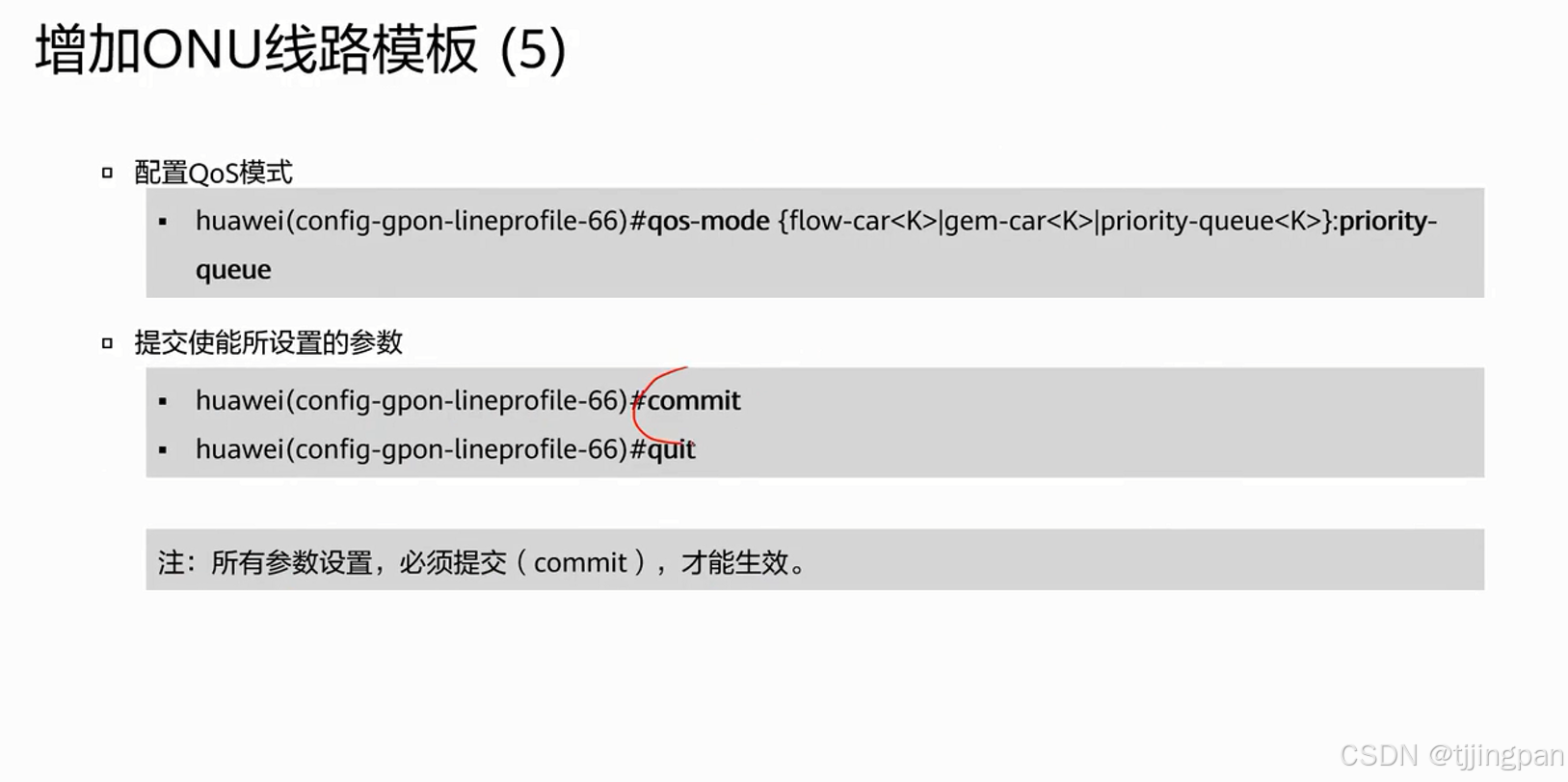

增长ONU线路模板(5)

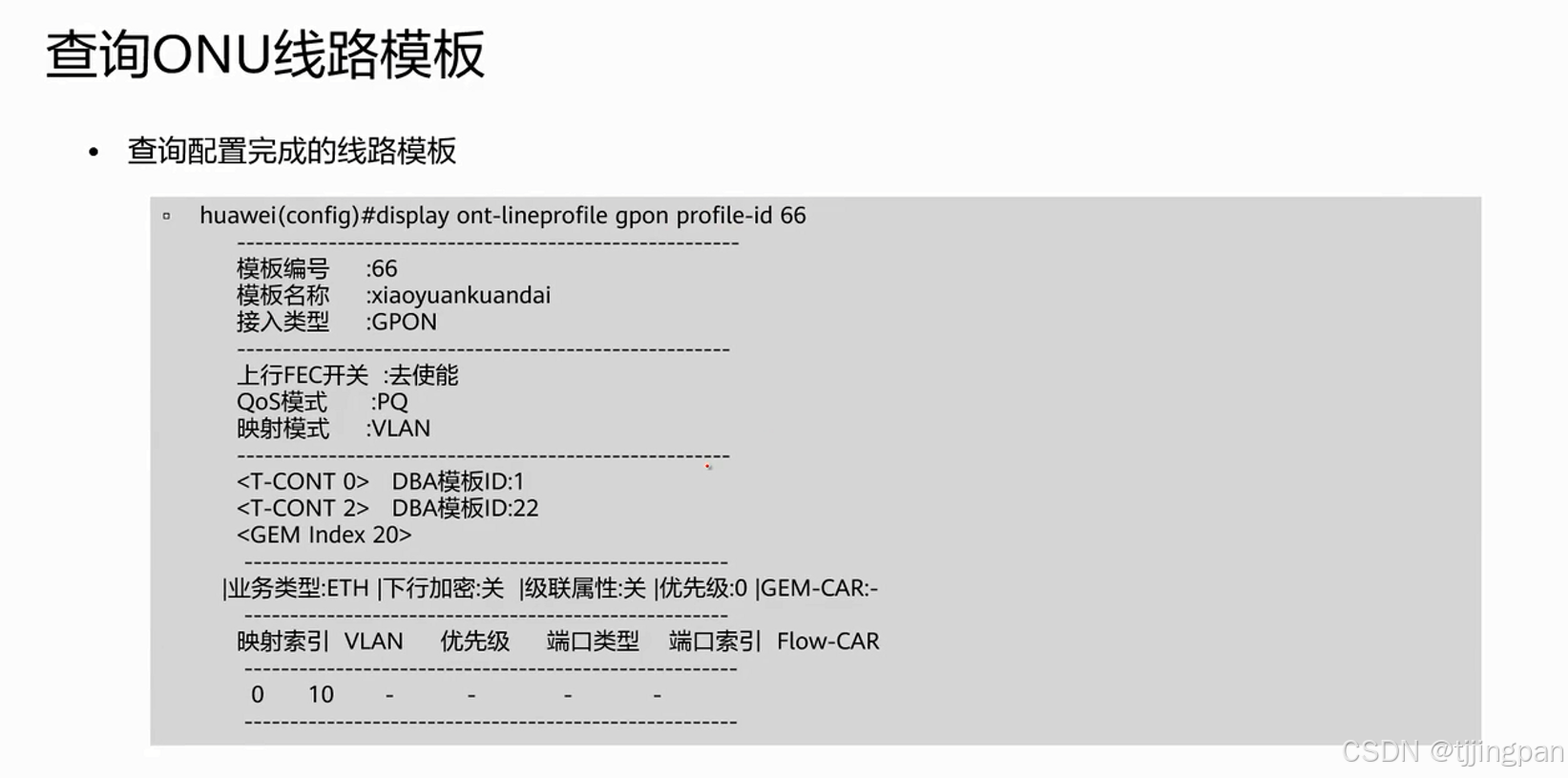

查询ONU线路模板
全部的ONU，GPON线路模板的时候，都会有T-CONT 0,T-CONT 0 默认绑定的DBA模板1。
AllocID = 256*T-CONT ID + ONU ID。
OLT会给每一个ONU分配一个默认的带宽，用于OLT与ONU之的的配置下发，管理交互。
映射索引(0-7),一个GEM PORT 最多可以承载8种不同的业务流。
增长ONU业务模板

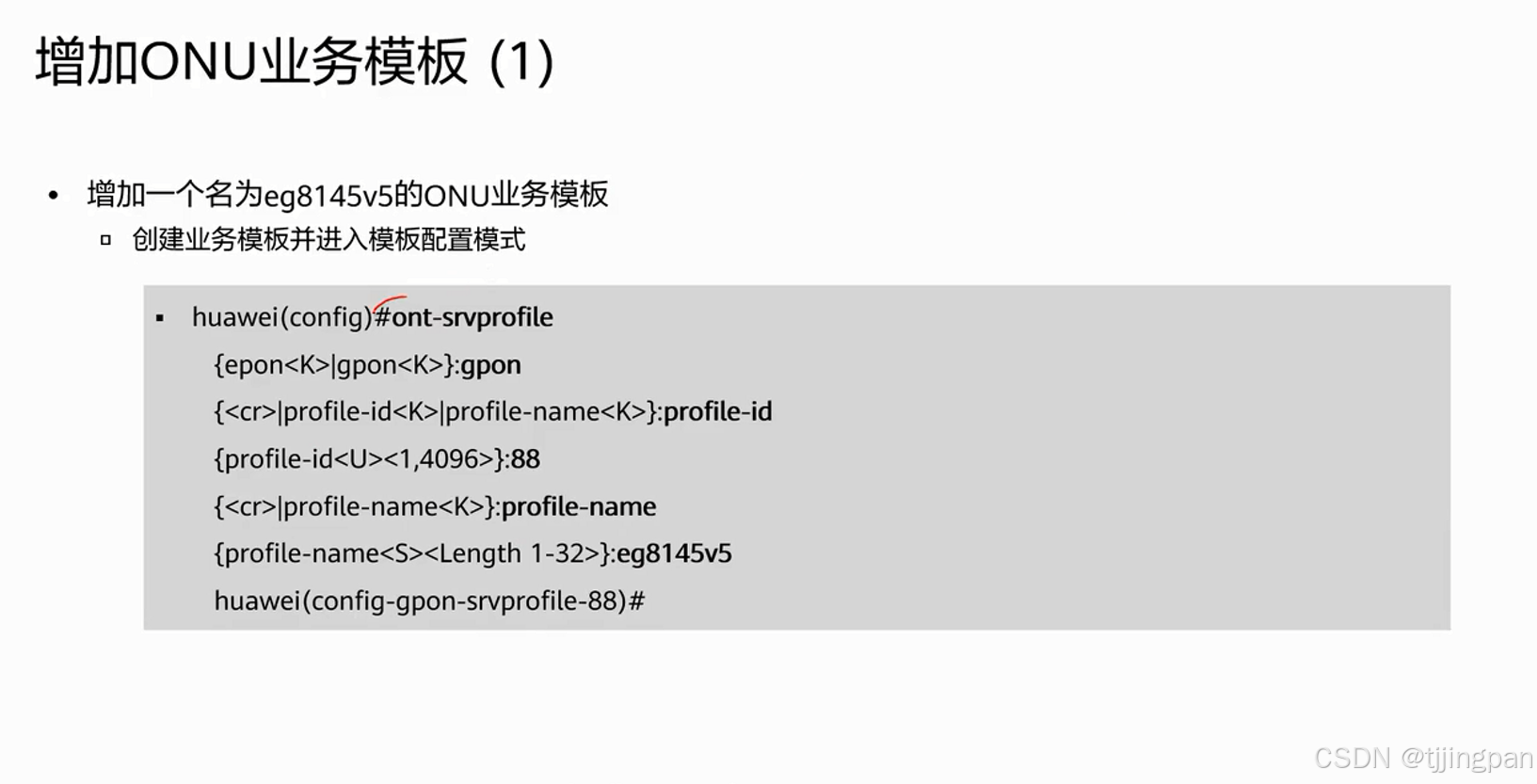

增长ONU业务模板（1）

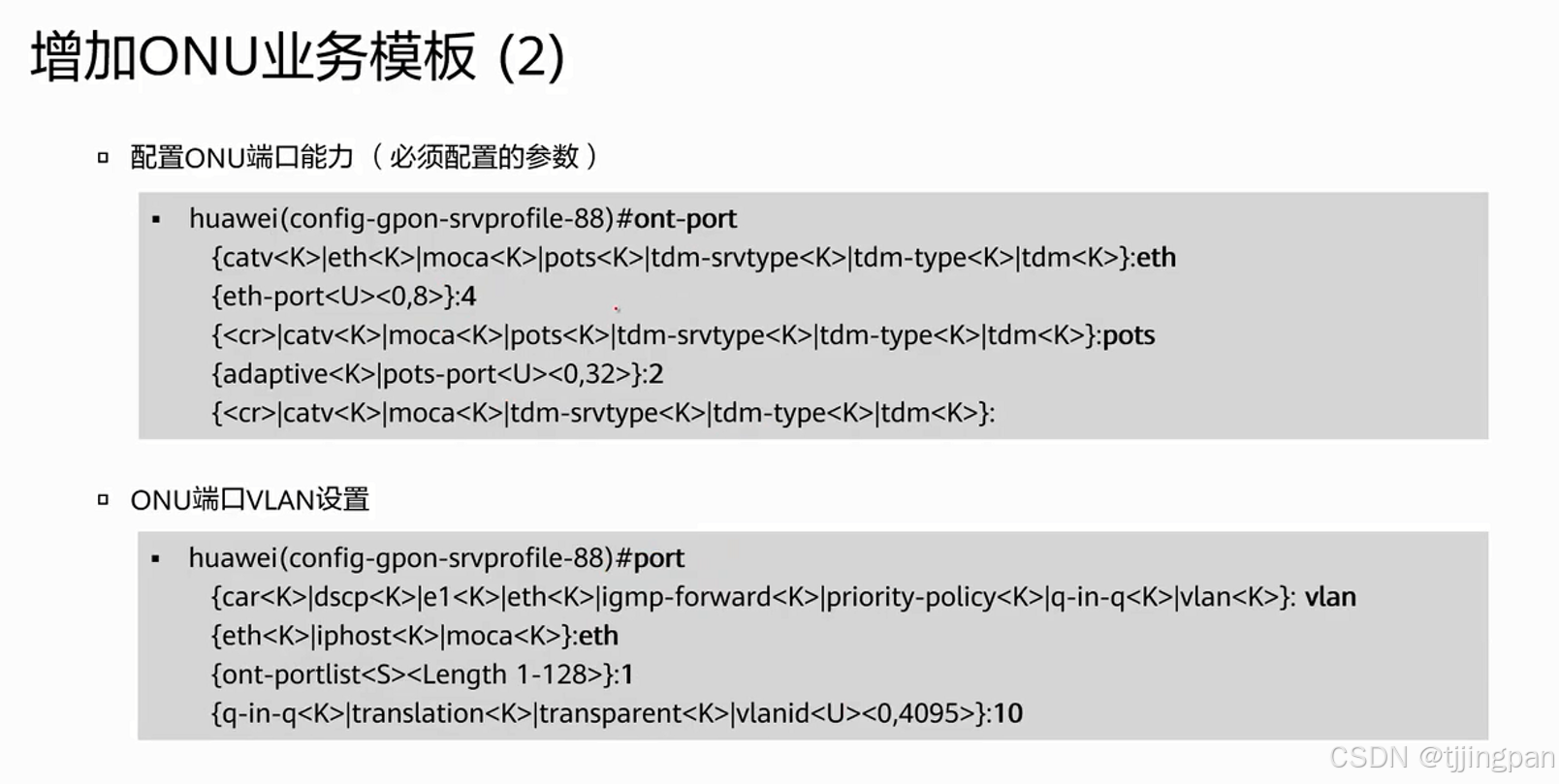

增长ONU业务模板（2）

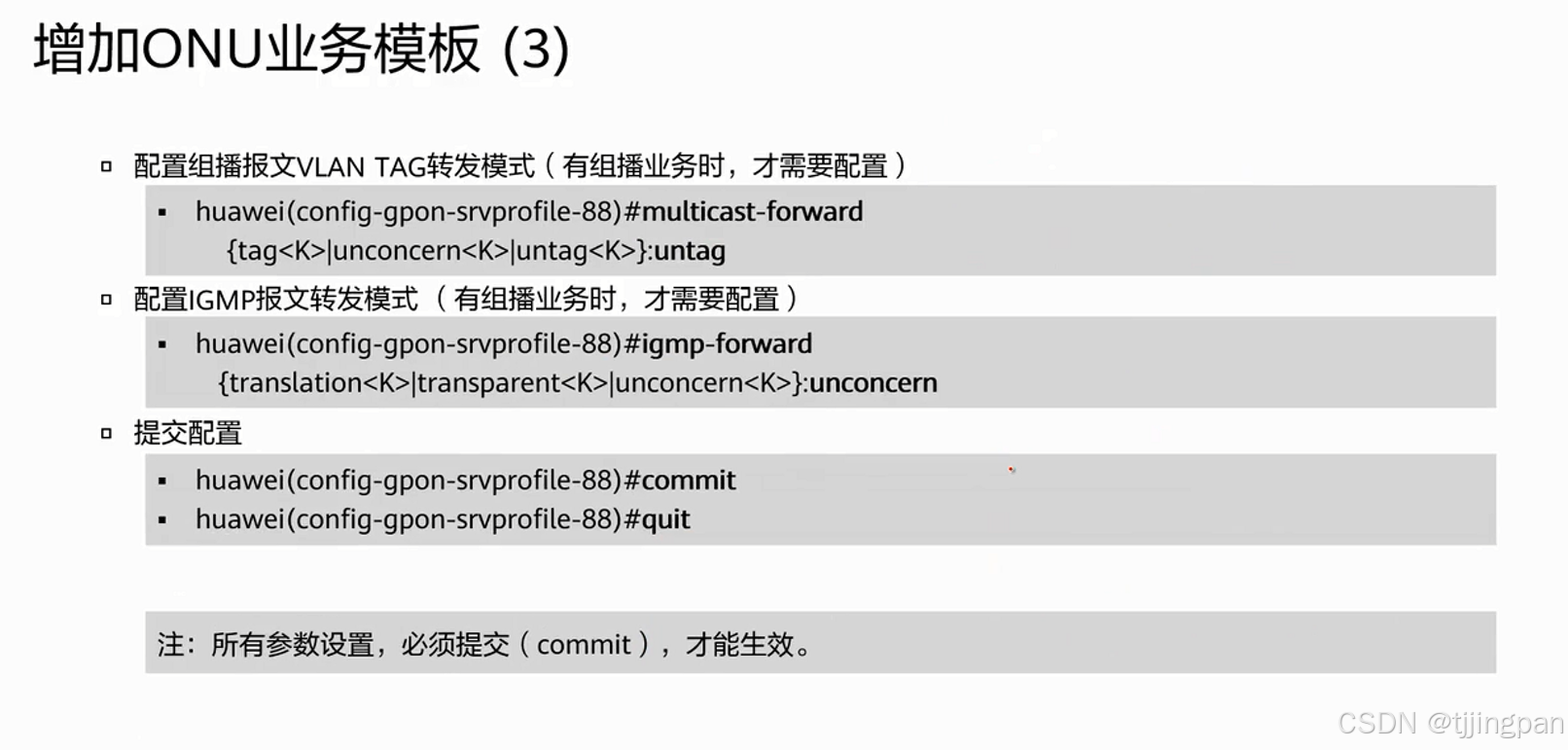

增长ONU业务模板(3)

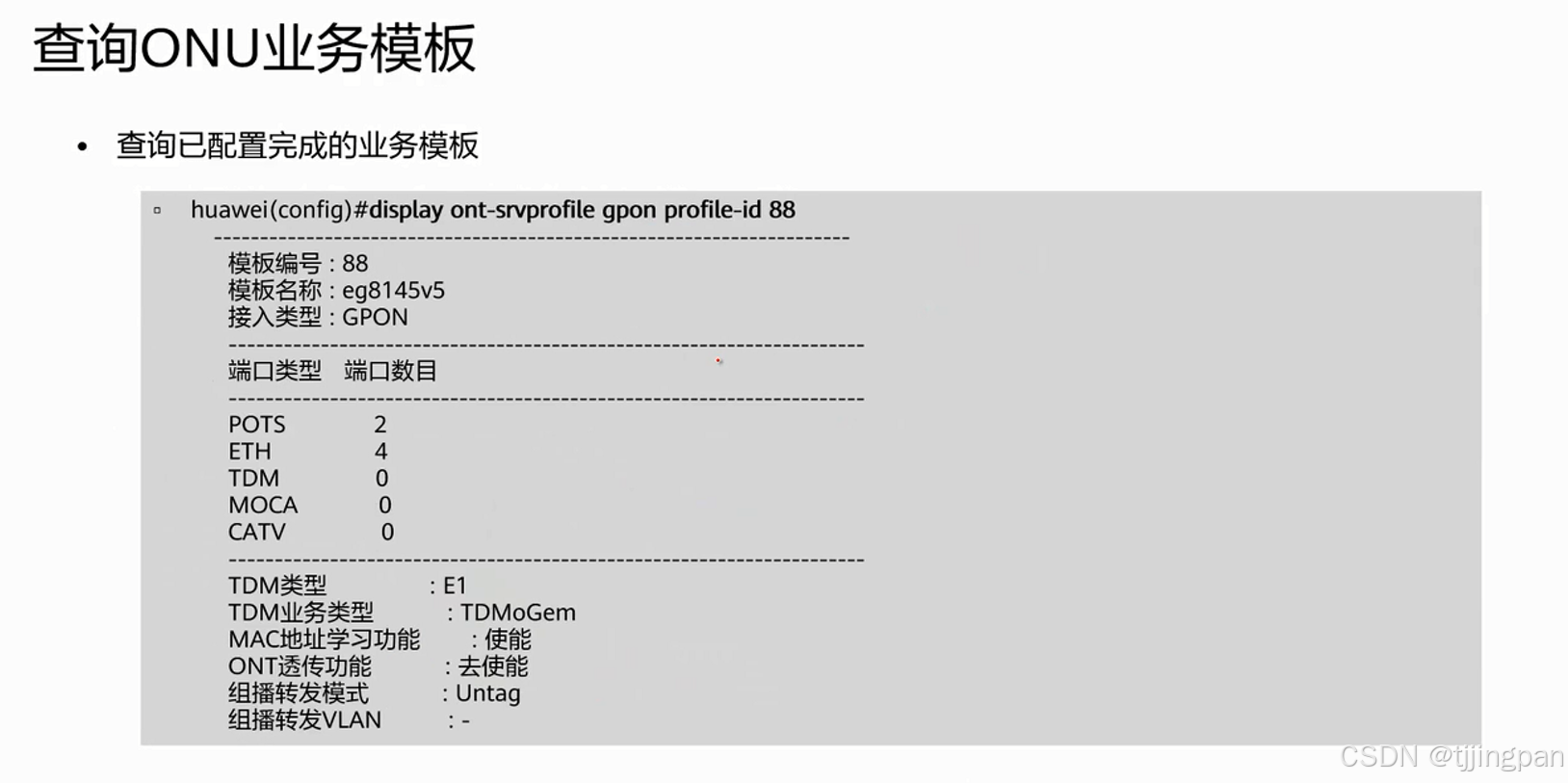

查询ONU业务模板

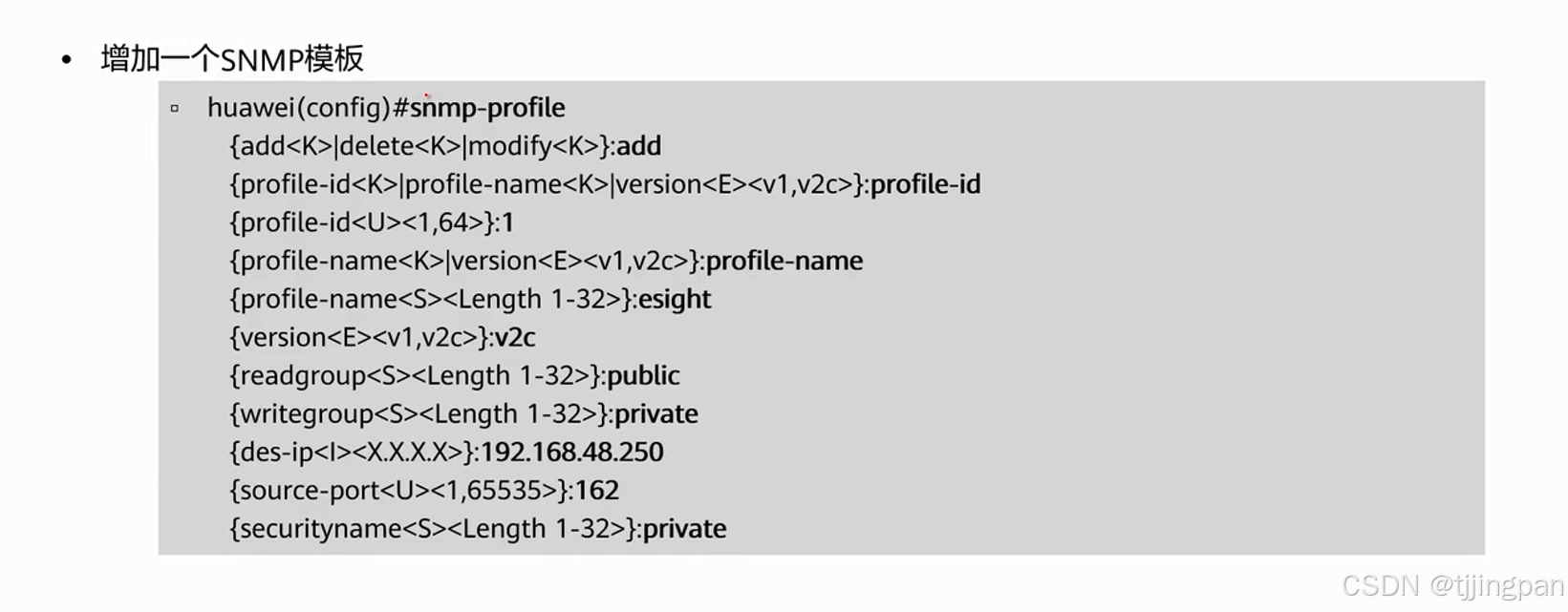

增长SNMP模板
