JQ6500语音模块详解(STM32)

目次
一、介绍
二、传感器原理
1.原理图
2.引脚形貌
三、步伐计划
main文件
usart.h文件
usart.c文件
四、实验结果
五、资料获取
项目分享

---

一、介绍

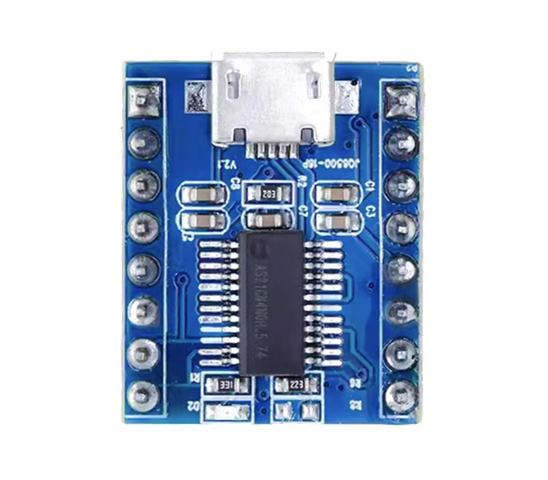

        JQ6500是一种支持串口驱动的语音模块，提供串口的MP3芯片，集成了MP3、WMV的硬解码。同时软件支持TF卡驱动，支持电脑直接更新SPI Flash的内容，支持FAT16、FAT32文件体系。通过简单的串口指令即可完成播放指定的音乐，以及怎样播放音乐等功能，利用方便，稳固可靠。

以下是JQ6500语音模块的参数：

型号	JQ6500
工作电压	3.3~5V
额定电流	20mA
UART接口	尺度串口，TTL电平，波特率可设
工作温度	-40~80℃
湿度	5%~95%

哔哩哔哩视频链接：
     JQ6500语音模块（STM32）
  （资料分享见文末）
二、传感器原理

1.原理图

2.引脚形貌

三、步伐计划

1.利用STM32F103C8T6利用JQ6500语音模块连接扬声器，通过按键控制播放几段音频。

KEY	PA0
JQ6500_TX	PA10
JQ6500_RX	PA9
OLED_SCL	PB11
OLED_SDA	PB10

main文件

1. #include "stm32f10x.h"
2. #include "led.h"
3. #include "usart.h"
4. #include "delay.h"
5. #include "oled.h"
6. #include "key.h"
8. /*****************辰哥单片机设计******************
9.                                                                                         STM32
10. * 项目                        :        JQ6500语音模块实验
11. * 版本                        : V1.0
12. * 日期                        : 2025.2.7
13. * MCU                        :        STM32F103C8T6
14. * 接口                        :        参看usart.h
15. * BILIBILI        :        辰哥单片机设计
16. * CSDN                        :        辰哥单片机设计
17. * 作者                        :        辰哥
19. **********************BEGIN***********************/
21. int key = 0;
22. int key_state = 0;
23. int key_num = 0;
25. int main(void)
26. {
27.
28.   SystemInit();//配置系统时钟为72M
29.         delay_init(72);
30.         LED_Init();
31.         LED_On();
32.         USART1_Config();//串口初始化
33.         Key_Init();
34.         OLED_Init();
35.         printf("Start \n");
36.         delay_ms(1000);
37.
38.         OLED_Clear();
39.         //显示“语音序号:”
40.         OLED_ShowChinese(0,0,0,16,1);
41.         OLED_ShowChinese(16,0,1,16,1);
42.         OLED_ShowChinese(32,0,2,16,1);
43.         OLED_ShowChinese(48,0,3,16,1);
44.         OLED_ShowChar(64,0,':',16,1);
46.   while (1)
47.   {
48.                 key = Key_GetData();
50.                 if(key)
51.                 {
52.                         key_state = 1;
53.                         key_num++;
54.                         if(key_num>3)key_num=1;
55.                 }
56.                 else
57.                         key_state = 0;
58.
59.                 if(key_state)
60.                 {
61.                         switch(key_num)
62.                         {
63.                                 case 1:
64.                                         music_play(1);
65.                                         LED_Toggle();
66.                                         OLED_ShowNum(56,30,1,1,16,1);                //1
67.                                 break;
68.
69.                                 case 2:
70.                                         music_play(2);
71.                                         LED_Toggle();
72.                                         OLED_ShowNum(56,30,2,1,16,1);                //2
73.                                 break;
74.
75.                                 case 3:
76.                                         music_play(3);
77.                                         LED_Toggle();
78.                                         OLED_ShowNum(56,30,3,1,16,1);                //3
79.                                 break;
80.
81.                                 default:
82.                                         break;
83.                         }
84.                 }
85.   }
86. }

复制代码

usart.h文件

1. #ifndef __USART1_H
2. #define        __USART1_H
4. #include "stm32f10x.h"
5. #include <stdio.h>
7. /*****************辰哥单片机设计******************
8.                                                                                         STM32
9. * 项目                        :        JQ6500语音模块实验
10. * 版本                        : V1.0
11. * 日期                        : 2025.2.7
12. * MCU                        :        STM32F103C8T6
13. * 接口                        :        参串口1
14. * BILIBILI        :        辰哥单片机设计
15. * CSDN                        :        辰哥单片机设计
16. * 作者                        :        辰哥
18. **********************BEGIN***********************/
20. void USART1_Config(void);
21. int fputc(int ch, FILE *f);
22. void USART1_printf(USART_TypeDef* USARTx, uint8_t *Data,...);
23. void UART1SendByte(unsigned char SendData);
24. void music_play(unsigned char dat);
26. #endif /* __USART1_H */

复制代码

usart.c文件

1. #include "usart.h"
2. #include <stdarg.h>
4. /*****************辰哥单片机设计******************
5.                                                                                         STM32
6. * 项目                        :        JQ6500语音模块实验
7. * 版本                        : V1.0
8. * 日期                        : 2025.2.7
9. * MCU                        :        STM32F103C8T6
10. * 接口                        :        参串口1
11. * BILIBILI        :        辰哥单片机设计
12. * CSDN                        :        辰哥单片机设计
13. * 作者                        :        辰哥
15. **********************BEGIN***********************/
17. void USART1_Config(void)
18. {
19.         GPIO_InitTypeDef GPIO_InitStructure;
20.         USART_InitTypeDef USART_InitStructure;
22.         /* 使能 USART1 时钟*/
23.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);
25.         /* USART1 使用IO端口配置 */
26.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
27.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
28.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
29.   GPIO_Init(GPIOA, &GPIO_InitStructure);
30.
31.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
32.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;        //浮空输入
33.   GPIO_Init(GPIOA, &GPIO_InitStructure);   //初始化GPIOA
34.
35.         /* USART1 工作模式配置 */
36.         USART_InitStructure.USART_BaudRate = 9600;        //波特率设置：9600
37.         USART_InitStructure.USART_WordLength = USART_WordLength_8b;        //数据位数设置：8位
38.         USART_InitStructure.USART_StopBits = USART_StopBits_1;         //停止位设置：1位
39.         USART_InitStructure.USART_Parity = USART_Parity_No ;  //是否奇偶校验：无
40.         USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;        //硬件流控制模式设置：没有使能
41.         USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//接收与发送都使能
42.         USART_Init(USART1, &USART_InitStructure);  //初始化USART1
43.         USART_Cmd(USART1, ENABLE);// USART1使能
44. }
47. /* 描述  ：重定向c库函数printf到USART1*/
48. int fputc(int ch, FILE *f)
49. {
50. /* 将Printf内容发往串口 */
51.   USART_SendData(USART1, (unsigned char) ch);
52.   while (!(USART1->SR & USART_FLAG_TXE));
54.   return (ch);
55. }
57. /*发送一个字节数据*/
58. void UART1SendByte(unsigned char SendData)
59. {
60.                 USART_SendData(USART1,SendData);
61.                 while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
62. }
64. void music_play(unsigned char dat)
65. {
66.         unsigned char  music_code[6] = {0X7E,0X04,0X03,0X00,0X01,0XEF};
67.         int i;
68.         music_code[4] = dat;
69.         for(i=0;i<6;i++)
70.         {
71.                 UART1SendByte(music_code[i]);
72.         }
73. }

复制代码

四、实验结果

五、资料获取

项目分享
