RK3568DAYU开发板-平台驱动开发：ADC驱动

1、概述

该程序是基于OpenHarmony标准系统编写的平台驱动：ADC驱动。
系统版本penharmony5.0.0
开发板:dayu200
编译情况:ubuntu22
摆设路径： //sample/02_platform_adc
2、基础知识

2.1、ADC简介

ADC（Analog to Digital Converter），即模拟-数字转换器，可将模拟信号转换成对应的数字信号，便于存储与计算等操作。除电源线和地线之外，ADC只需要1根线与被测量的设备举行连接。
2.2、ADC平台驱动

在HDF框架中，同范例设备对象较多时（大概同时存在十几个同范例配置器），若接纳独立服务模式，则需要配置更多的设备节点，且相干服务会占据更多的内存资源。相反，接纳同一服务模式可以利用一个设备服务作为管理器，同一处理全部同范例对象的外部访问（这会在配置文件中有所表现），实现便捷管理和节流资源的目的。ADC模块即接纳同一服务模式。如下图所示：

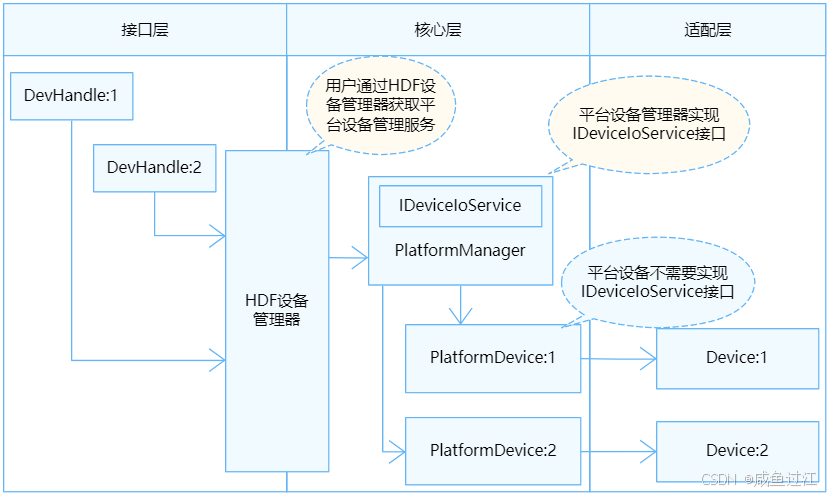

ADC模块各分层的作用为：

• 接口层：提供打开设备，写入数据，关闭设备的能力。

• 核心层：主要负责服务绑定、初始化以及释放管理器，并提供添加、删除以及获取控制器的能力。

• 适配层：由驱动适配者实现与硬件相干的具体功能，如控制器的初始化等。


在同一模式下，全部的控制器都被核心层同一管理，并由核心层同一发布一个服务供接口层，因此这种模式下驱动无需再为每个控制器发布服务。
具体资料请参考官网地点：ADC平台驱动
2.2.1、ADC平台驱动相干函数

为了保证上层在调用ADC接口时可以或许精确的操作硬件，核心层在//drivers/hdf_core/framework/support/platform/include/adc/adc_core.h中界说了以下钩子函数。驱动适配者需要在适配层实现这些函数的具体功能，并与这些钩子函数挂接，从而完成接口层与核心层的交互。
AdcMethod和AdcLockMethod界说：

1. struct AdcMethod {
2.     int32_t (*read)(struct AdcDevice *device, uint32_t channel, uint32_t *value);
3.     int32_t (*start)(struct AdcDevice *device);
4.     int32_t (*stop)(struct AdcDevice *device);
5. };
7. struct AdcLockMethod {
8.     int32_t (*lock)(struct AdcDevice *device);
9.     void (*unlock)(struct AdcDevice *device);
10. };

复制代码

在适配层中，AdcMethod必须被实现，AdcLockMethod可根据实际情况思量是否实现。核心层提供了默认的AdcLockMethod，其中利用Spinlock作为保护临界区的锁：

1. static int32_t AdcDeviceLockDefault(struct AdcDevice *device)
2. {
3.     if (device == NULL) {
4.         return HDF_ERR_INVALID_OBJECT;
5.     }
6.     return OsalSpinLock(&device->spin);
7. }
9. static void AdcDeviceUnlockDefault(struct AdcDevice *device)
10. {
11.     if (device == NULL) {
12.         return;
13.     }
14.     (void)OsalSpinUnlock(&device->spin);
15. }
17. static const struct AdcLockMethod g_adcLockOpsDefault = {
18.     .lock = AdcDeviceLockDefault,
19.     .unlock = AdcDeviceUnlockDefault,
20. };

复制代码

若实际情况不允许利用Spinlock，驱动适配者可以思量利用其他范例的锁来实现一个自界说的AdcLockMethod。一旦实现了自界说的AdcLockMethod，默认的AdcLockMethod将被覆盖。
（1）AdcMethod结构体成员的钩子函数功能说明
函数成员入参出参返回值功能startdevice：结构体指针，核心层ADC控制器无HDF_STATUS相干状态开启ADC设备stopdevice：结构体指针，核心层ADC控制器无HDF_STATUS相干状态关闭HDF_STATUS相干状态readdevice：结构体指针，核心层ADC控制器
channel：uint32_t范例，传入通道号value：uint32_t范例指针，传出的信号数据HDF_STATUS相干状态读取ADC采样信号的数据 （2）AdcLockMethod结构体成员函数功能说明
函数成员入参出参返回值功能lockdevice：结构体指针，核心层ADC控制器无HDF_STATUS相干状态获取临界区锁unlockdevice：结构体指针，核心层ADC控制器无HDF_STATUS相干状态释放临界区锁 2.2.2、ADC平台驱动开发步调

（1）实例化驱动入口

• 实例化HdfDriverEntry结构体成员。

• 调用HDF_INIT将HdfDriverEntry实例化对象注册到HDF框架中。


（2）配置属性文件

• 在device_info.hcs文件中添加deviceNode描述。

• 【可选】添加adc_config.hcs器件属性文件。


（3）实例化核心层接口函数

• 初始化AdcDevice成员。

• 实例化AdcDevice成员AdcMethod。


（4）驱动调试

• 【可选】针对新增驱动程序，建议验证驱动根本功能，例如挂载后的测试用例是否成功等。


2.3、ADC应用程序

ADC模块提供的主要接口如表1所示，具体API详见//drivers/hdf_core/framework/include/platform/adc_if.h。
ADC驱动API接口功能介绍如下所示：
接口名接口描述DevHandle AdcOpen(uint32_t number)打开ADC设备void AdcClose(DevHandle handle)关闭ADC设备int32_t AdcRead(DevHandle handle, uint32_t channel, uint32_t *value)读取AD转换结果值 利用ADC设备的一般流程如下所示：

具体资料请参考官网地点：ADC应用程序
3、程序解析

3.1、代码目录。

1. zcc@ubuntu22:~/oh5.0.0/sample/02_platform_adc$ tree
2. .
3. ├── app
4. │   └── adc_test.c
5. ├── BUILD.gn
6. ├── bundle.json
7. 2 directories, 5 files

复制代码

在代码中依赖两个配置文件分别为device_info.hcs和adc_config_linux.hcs。
3.2、配置文件

3.2.1、device_info.hcs

device_info.hcs文件用于驱动设备描述，具体内容如下：

1. ....
2.         platform :: host {
3.             device_adc :: device {
4.                 device0 :: deviceNode {    // ADC控制器信息描述
5.                     policy = 2;   // 对外发布服务，必须为2，用于定义ADC管理器的服务
6.                     priority = 50;
7.                     permission = 0644;
8.                     moduleName = "HDF_PLATFORM_ADC_MANAGER"; // 这与drivers/hdf_core/framework/support/platform/src/adc/adc_core.c的g_adcManagerEntry.moduleName对应，它主要负责ADC的管理，必须是HDF_PLATFORM_ADC_MANAGER
9.                     serviceName = "HDF_PLATFORM_ADC_MANAGER";       // 驱动对外发布服务的名称，ADC管理器服务名设置为HDF_PLATFORM_ADC_MANAGER
10.                     deviceMatchAttr = "hdf_platform_adc_manager";   // 驱动私有数据匹配的关键字，ADC管理器没有使用，可忽略
11.                 }
12.                 device1 :: deviceNode {
13.                     policy = 0;                                     // 等于0，不对内核和应用发布服务
14.                     priority = 55;                                  // 驱动驱动优先级
15.                     permission = 0644;                              // 驱动创建设备节点权限
16.                     moduleName = "linux_adc_adapter";               // 用于指定驱动名称，必须是linux_adc_adapter
17.                     deviceMatchAttr = "linux_adc_adapter_0";        // 用于配置控制器私有数据，必须与adc_config.hcs中对应控制器保持一致
18.                 }
19.             }
20.         }
21. .....

复制代码

注意：

• device0：ADC控制器，为了引入HDF_PLATFORM_ADC_MANAGER驱动，必须要。

• device1：ADC实际操作接口。

• moduleName：该驱动名称，必须是linux_adc_adapter，//drivers/hdf_core/adapter/khdf/linux/platform/adc/adc_iio_adapter.c已编写好。

• serviceName：对外发布服务的名称，必须是HDF_PLATFORM_ADC_MANAGER。

• deviceMatchAttr：关键字必须与config.hcs的match_attr匹配。

• 3.2.2、adc_config_linux.hcs

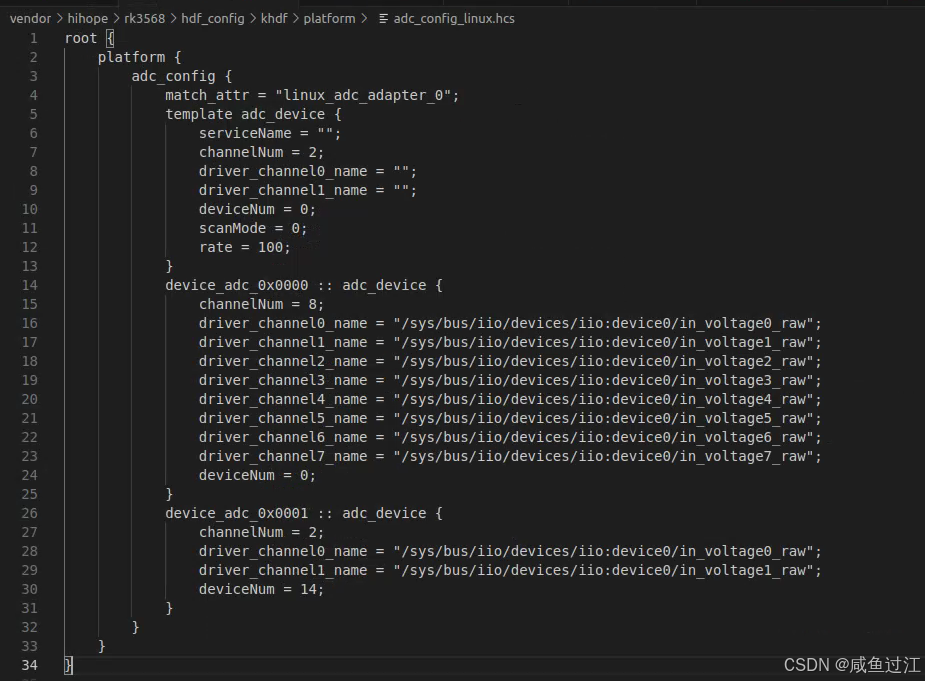

创建adc_config_linux.hcs，用于界说私有变量，具体内容如下：

1. root {
2.     platform {
3.         adc_config {
4.             match_attr = "linux_adc_adapter_0";     // 与device_info.hcs的deviceMatchAttr的值一致
5.             template adc_device {                   // 必须与//drivers/hdf_core/adapter/khdf/linux/platform/adc/adc_iio_adapter.c的配置树定义保持一致
6.                 serviceName = "";                   // 服务名称
7.                 deviceNum = 0;                      // 设备号标识
8.                 channelNum = 8;                     // ADC通道数量
9.                 driver_channel0_name = "";          // 通道0在linux文件系统路径
10.                 driver_channel1_name = "";          // 通道1在linux文件系统路径
11.                 driver_channel2_name = "";          // 通道2在linux文件系统路径
12.                 driver_channel3_name = "";          // 通道3在linux文件系统路径
13.                 driver_channel4_name = "";          // 通道4在linux文件系统路径
14.                 driver_channel5_name = "";          // 通道5在linux文件系统路径
15.                 driver_channel6_name = "";          // 通道6在linux文件系统路径
16.                 driver_channel7_name = "";          // 通道7在linux文件系统路径
17.                 scanMode = 0;                       // 扫描模式
18.                 rate = 1000;                        // 转换速率
19.             }
20.             device_adc_0x0000 :: adc_device {
21.                 deviceNum = 0;
22.                 channelNum = 8;
23.                 driver_channel0_name = "/sys/bus/iio/devices/iio:device0/in_voltage0_raw";
24.                 driver_channel1_name = "/sys/bus/iio/devices/iio:device0/in_voltage1_raw";
25.                 driver_channel2_name = "/sys/bus/iio/devices/iio:device0/in_voltage2_raw";
26.                 driver_channel3_name = "/sys/bus/iio/devices/iio:device0/in_voltage3_raw";
27.                 driver_channel4_name = "/sys/bus/iio/devices/iio:device0/in_voltage4_raw";
28.                 driver_channel5_name = "/sys/bus/iio/devices/iio:device0/in_voltage5_raw";
29.                 driver_channel6_name = "/sys/bus/iio/devices/iio:device0/in_voltage6_raw";
30.                 driver_channel7_name = "/sys/bus/iio/devices/iio:device0/in_voltage7_raw";
31.             }
32.         }
33.     }
34. }

复制代码

ADC实际驱动是//drivers/hdf_core/adapter/khdf/linux/platform/adc/adc_iio_adapter.c，template adc_device界说的各项关键变量是由adc_iio_adapter.c决定，不可修改。
adc_iio_adapter.c实际是对Linux IIO子系统举行操作来控制ADC。
注意：

• channelNum：表示通道数量

• driver_channelX_name：必须是从0开始


3.3、HDF驱动

ADC平台驱动是//drivers/hdf_core/adapter/khdf/linux/platform/adc/adc_iio_adapter.c，用户不必编写HDF驱动。

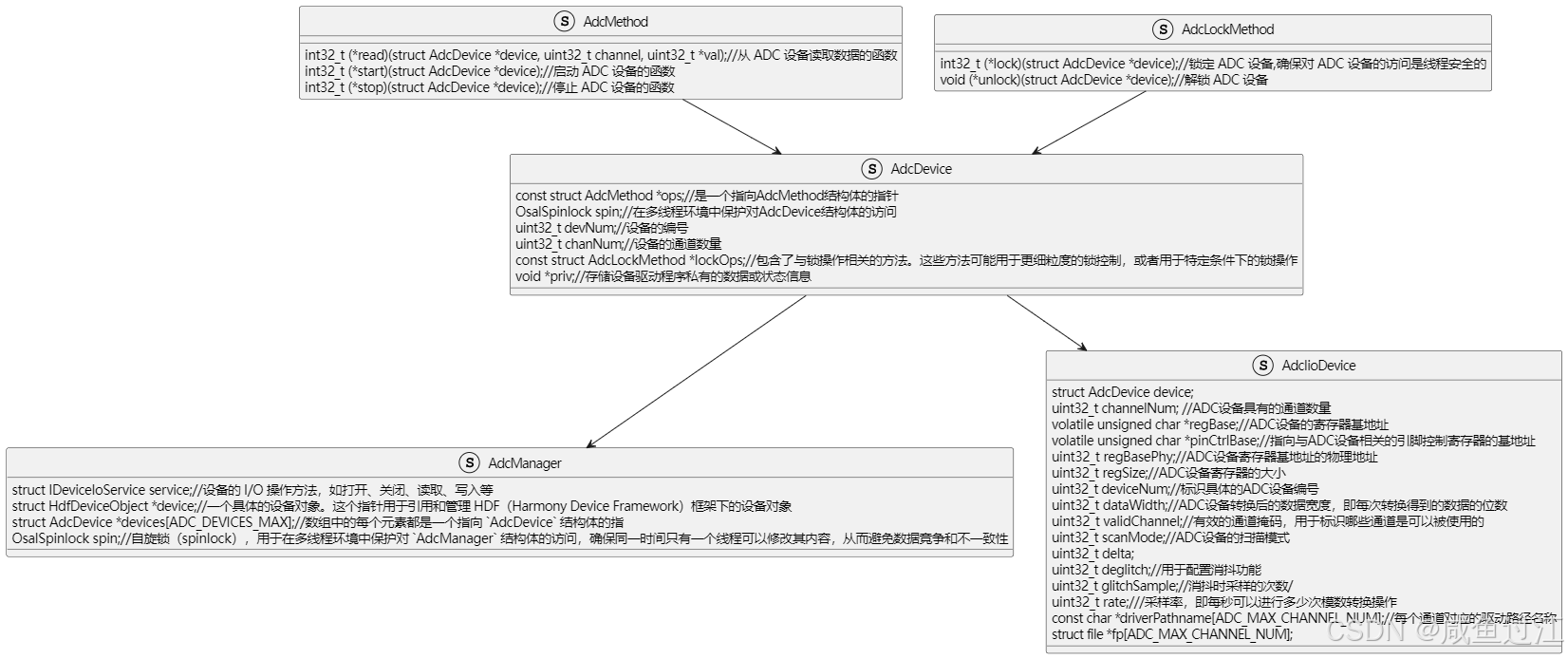

下面通太过析AdcOpen和AdcRead函数来看后续的执行过程,起首来看下gpio控制器(GpioCntlr)的类图，如下:

主要操作过程如下:

1. drivers\hdf_core\framework\support\platform\src\adc\adc_if.c
2. DevHandle AdcOpen(uint32_t number)//打开一个ADC（模数转换器）设备
3. |-->struct AdcDevice *device = AdcDeviceGet(number);//获取指定编号的ADC设备
4.         |-->return AdcManagerFindDevice(number)
5.         |-->return device =  g_adcManager->devices[number];//g_adcManager为AdcManager全局静态变量
6. |-->ret = AdcDeviceStart(device);//启动该ADC设备
7.         |-->ret = device->ops->start(device);
8. |-->return (DevHandle)device;//成功获取了设备指针并且启动设备也成功，函数最后会将 `device` 强制转换为 `DevHandle` 类型，并返回这个设备句柄。

复制代码

由以上可知打开adc设备主要过程是从g_adcManager中获取具体设备，并调用设备的启动(start)函数,那么下面的重点便是分析g_adcManager的赋值过程。
具体过程需要起首了解adc驱动的注册过程，主要是通过适配器(linux_adc_adapter)完成:

1. struct HdfDriverEntry g_adcLinuxDriverEntry = {
2.     .moduleVersion = 1,
3.     .Bind = NULL,
4.     .Init = LinuxAdcInit,
5.     .Release = LinuxAdcRelease,
6.     .moduleName = "linux_adc_adapter",
7. };
8. HDF_INIT(g_adcLinuxDriverEntry);

复制代码

在驱动框架hdf初始化时会调用匹配函数

1. static int32_t LinuxAdcInit(struct HdfDeviceObject *device)
2. |--> DEV_RES_NODE_FOR_EACH_CHILD_NODE(device->property, childNode)//根据设备树文件遍历
3. |--> ret = AdcIioParseAndDeviceAdd(device, childNode)//根据遍历的信息添加adc设备
4.     |-->struct AdcIioDevice *adcDevice = (struct AdcIioDevice *)OsalMemCalloc(sizeof(*adcDevice))//分配adc设备内存信息
5.     |-->ret = AdcIioReadDrs(adcDevice, node)//获取adc_config.hcs中的配置信息
6.     |-->adcDevice->device.priv = (void *)node;//将配置信息赋值到私有数据中
7.         |-->adcDevice->device.ops = &g_method;//赋值操作集，包含启、停、读，最终是通过file_open、file_close以及kernel_read函数实现的
8.         |-->ret = AdcDeviceAdd(&adcDevice->device);//添加adc设备
9.                 |-->ret = AdcManagerAddDevice(device);//添加adc设备到全局静态变量g_adcManager
10.                         |-->struct AdcManager *manager = g_adcManager;
11.                         |-->manager->devices[device->devNum] = device//和前面打开adc设备的操作过程匹配上了。

复制代码

操作集中包含的AdcIioStart、AdcIioStop和AdcIioRead，终极是通过file_open、file_close以及kernel_read函数实现的，以AdcIioRead为例可见如下:

1. //drivers\hdf_core\adapter\khdf\linux\platform\adc\adc_iio_adapter.c
2. static int32_t AdcIioRead(struct AdcDevice *device, uint32_t channel, uint32_t *val)
3.     |-->ret = kernel_read(adcDevice->fp[channel], strValue, ADC_STRING_VALUE_LEN, &pos);//从指定通道的文件指针 `adcDevice->fp[channel]` 读取数据
4.         |-->*val = simple_strtoul(strValue, NULL, 0);//将 `strValue` 数组中的字符串转换为无符号长整型

复制代码

由上分析可大概理解ADC的AdcOpen过程，主要是通过适配器(linux_adc_adapter)根据配置文件(adc_config.hcs)完成驱动的初始化，给全局g_adcManager变量的赋值并设置操作集(adcDevice->device.ops = &g_method)，当设置完成后便可支撑接口函数(AdcOpen、AdcClose、AdcRead),当调用接口函数时终极会调到操作集中，并终极由内核函数的file_open、file_close以及kernel_read函数实现。
以3.4、参与Linux内核编译

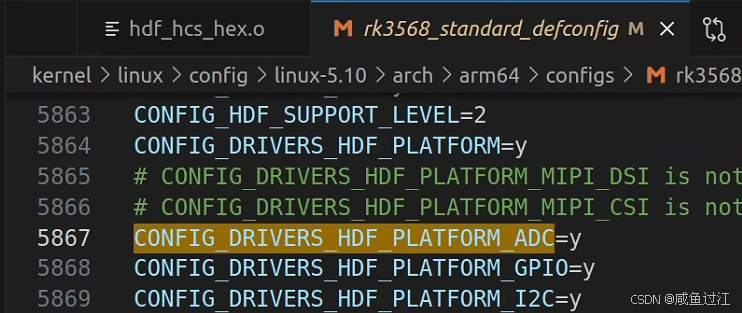

编辑//kernel/linux/config/linux-5.10/arch/arm64/configs/rk3568_standard_defconfig，启用CONFIG_DRIVERS_HDF_PLATFORM_ADC，具体内容如下：

1. CONFIG_DRIVERS_HDF_PLATFORM_ADC=y

复制代码

3.5、应用程序

3.5.1、adc_test.c

添加平台驱动ADC的头文件，具体内容如下：

1. #include "adc_if.h"                 // ADC标准接口头文件

复制代码

程序可通过，具体内容如下：

1. int main(int argc, char* argv[])
2. {
3.     DevHandle handle = NULL;
4.     int32_t ret;
5.     uint32_t value;
7.     // 解析参数
8.     parse_opt(argc, argv);
9.     printf("adc_device: %d\n", m_adc_device);
10.     printf("adc_channel: %d\n", m_adc_channel);
12.     // 打开ADC设备
13.     handle = AdcOpen(m_adc_device);
14.     if (handle == NULL) {
15.         PRINT_ERROR("AdcOpen failed\n");
16.         return -1;
17.     }
19.     // 进行AD转换并读取转换结果
20.     ret = AdcRead(handle, m_adc_channel, &value);
21.     if (ret != 0) {
22.         PRINT_ERROR("AdcRead failed and ret = %d\n", ret);
23.         AdcClose(handle);
24.         return -1;
25.     }
27.     printf("Adc Device(%d), Channel(%d) read successful and value = %d\n", m_adc_device, m_adc_channel, value);
29.     // 关闭ADC设备
30.     AdcClose(handle);
32.     return 0;
33. }

复制代码

3.5.2、BUILD.gn

1. import("//build/ohos.gni")
2. import("//drivers/hdf_core/adapter/uhdf2/uhdf.gni")
4. print("samples: compile rk3568_adc_test")
5. ohos_executable("rk3568_adc_test") {
6.   sources = [ "adc_test.c" ]
7.   include_dirs = [
8.     "$hdf_framework_path/include",
9.     "$hdf_framework_path/include/core",
10.     "$hdf_framework_path/include/osal",
11.     "$hdf_framework_path/include/platform",
12.     "$hdf_framework_path/include/utils",
13.     "$hdf_uhdf_path/osal/include",
14.     "$hdf_uhdf_path/ipc/include",
15.     "//base/hiviewdfx/hilog/interfaces/native/kits/include",
16.     "//third_party/bounds_checking_function/include",
17.   ]
19.   deps = [
20.     "$hdf_uhdf_path/platform:libhdf_platform",
21.     "$hdf_uhdf_path/utils:libhdf_utils",
22.     "//base/hiviewdfx/hilog/interfaces/native/innerkits:libhilog",
23.   ]
25.   cflags = [
26.     "-Wall",
27.     "-Wextra",
28.     "-Werror",
29.     "-Wno-format",
30.     "-Wno-format-extra-args",
31.   ]
33.   subsystem_name = "applications"
34.   part_name = "rk3568_adc_test"
35.   install_enable = true
36. }

复制代码

4、程序编译

5、运行结果

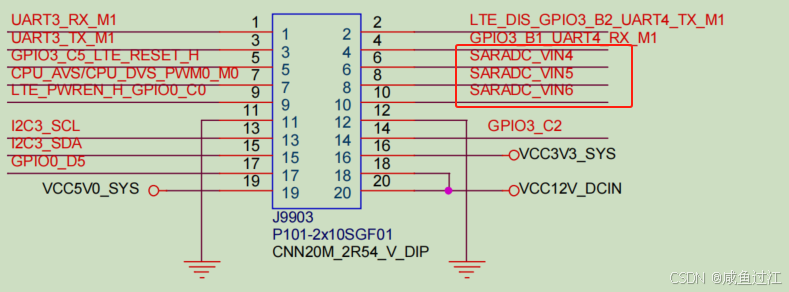

可以将ADC引脚通过引线接入排针线中的GPIO3_C2中，通过设置GPIO3_C2的高低电平可以查看ADC的变革。如下:

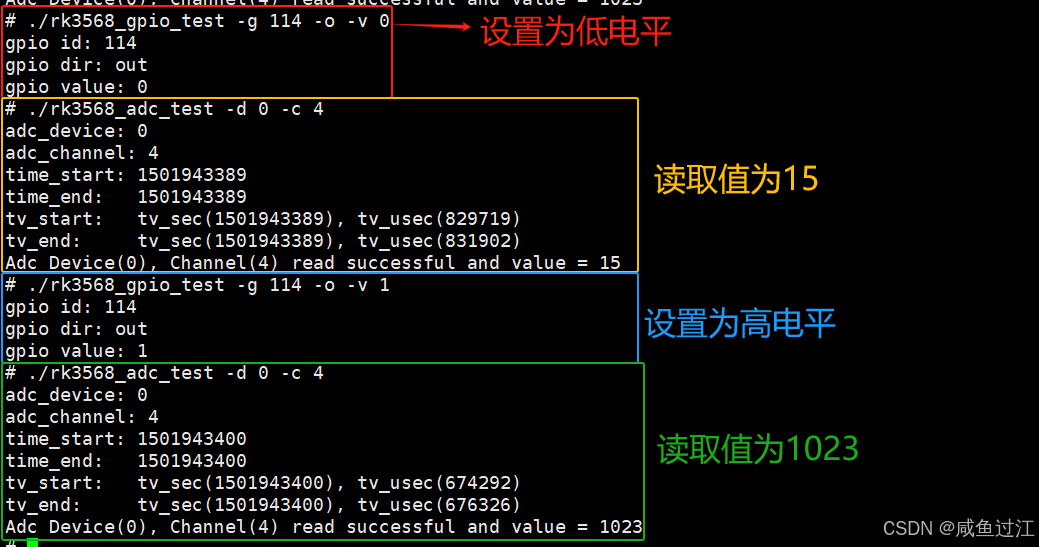

该程序运行结果如下所示：

6、参考资料

  凌蒙派-RK3568开发板-基础外设类：ADC驱动
